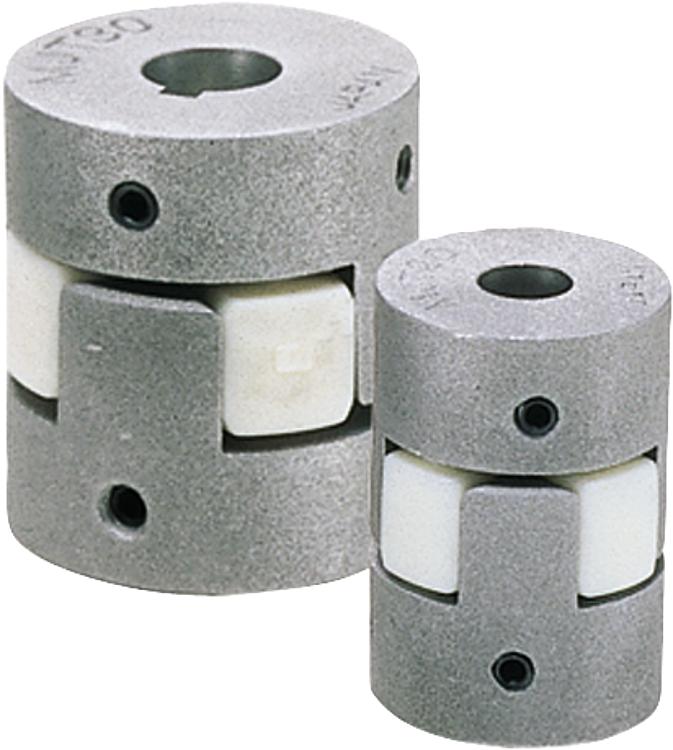

        Accouplement élastomère à griffes Serrage par vis HC

Description de l'article/illustrations du produit

DescriptionMatière :Système d’accouplement en polyuréthane, dureté Shore 98-A, moyeu en aluminium.Finition :Naturel.Nota :Le serrage par vis Hc facilite le montage dans les espaces réduits, il est plus économique que le serrage radial (23022). Monter les demi-accouplements séparément sur chaque arbre puis assembler le tout avec l’étoile élastomère. Huiler l’étoile pour faciliter la mise en place. Serrer les vis au couple prescrit. Pour faciliter le démontage nous recommandons de réaliser un plat sur les arbres.Montage :Pour relier l’arbre à l’alésage de l’accouplement, choisir un ajustement compris entre 0.01 et 0.04 mm.
Exemple : Arbre Ø 6 f7
Alésage Ø 6 H8.

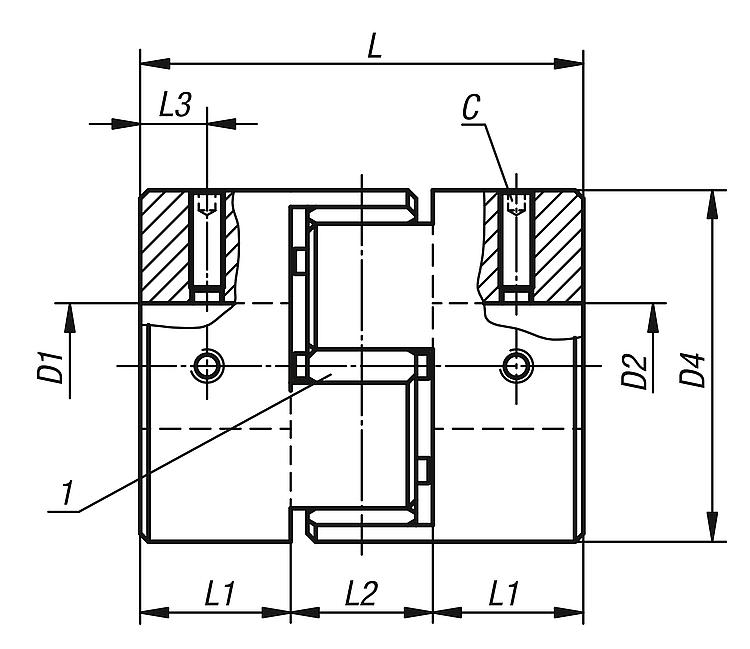

Les diamètres inférieurs à D min. sont réalisables, toutefois le couple nominal n’est plus garanti.Sur demande :Les cotes d’alésage des moyeux D1 et D2 souhaitées, avec la classe/ plage de tolérance correspondante à D1 et D2 séparément.Indication de dessin :

1) Etoile élastomère

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
