23450Accouplement rapide avec compensation radiale |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Accouplement et bride en acier.
Écrou (DIN 439) en acier, classe de résistance 8.8.Finition :Accouplement et bride traités et phosphatés.

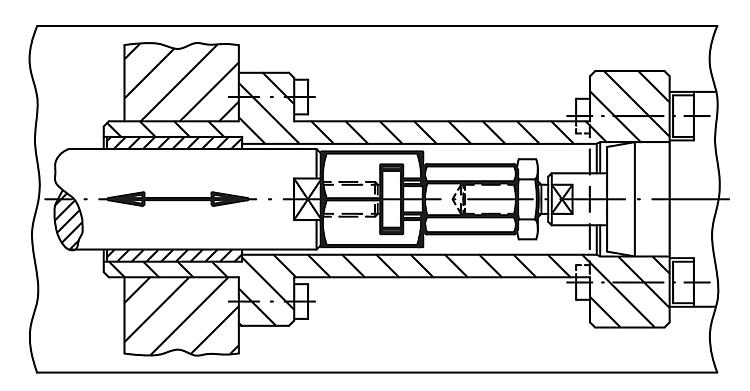

Écrou bruni.Nota :De par son faible encombrement, l‘accouplement rapide enfichable à dispositif de compensation de désalignement radial constitue une solution idéale pour une grande variété d‘applications : p. ex. comme élément de jonction entre une tige de piston et un dispositif de translation linéaire. Le montage/démontage de cet accouplement, aussi simple que robuste, s‘effectue au moyen d‘une rainure ”T”, sans autre forme d‘ajustement manuel. L‘accouplement rapide peut être relié à tous types de vérins, pneumatiques ou hydrauliques, grâce à son raccord vissé.
L‘accouplement ne transmet pas de couple. Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

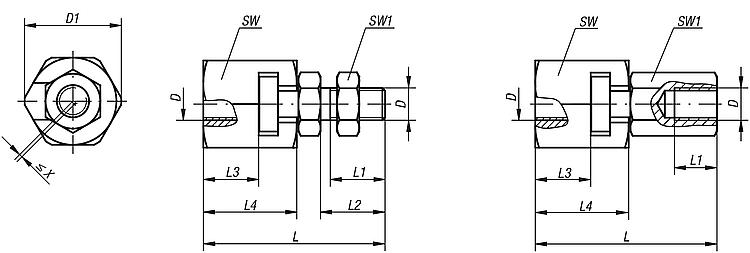

Référence
| Finition
| D | D1 | L | L1
min. | L2 | L3
min. | L4 | SW | SW1 | Comp. désalignement
radial
X max. | Contrainte max. admissible
en traction et pression
kN | CAO | Acc. | Prix | Commander |
|---|
| 23450-06 | taraudage | M6 | 21 | 37,5 | 11 | - | 9 | 18 | 19 | 10 | 0,6 | 2,5 |  | | 28,49 € | | | 23450-08 | taraudage | M8 | 26 | 45 | 13,5 | - | 11,5 | 22,5 | 24 | 13 | 0,7 | 4,5 | | | 29,96 € | | | 23450-10 | taraudage | M10 | 30 | 56,2 | 15 | - | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-101 | taraudage | M10x1,25 | 30 | 56,2 | 15 | - | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-12 | taraudage | M12 | 32,5 | 66,7 | 17,5 | - | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-121 | taraudage | M12x1,25 | 32,5 | 66,7 | 17,5 | - | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-16 | taraudage | M16 | 39 | 83 | 22 | - | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-161 | taraudage | M16x1,5 | 39 | 83 | 22 | - | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-20 | taraudage | M20 | 44 | 93,5 | 25 | - | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | | | 23450-201 | taraudage | M20x1,5 | 44 | 93,5 | 25 | - | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | | | 23450-0614 | filetage | M6 | 21 | 37,5 | 11 | 14 | 9 | 18 | 19 | 10 | 0,6 | 2,5 | | | 28,49 € | | | 23450-0817 | filetage | M8 | 26 | 45 | 13,5 | 17 | 11,5 | 22,5 | 24 | 13 | 0,7 | 4,5 | | | 29,96 € | | | 23450-1020 | filetage | M10 | 30 | 56,2 | 16 | 20 | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-10201 | filetage | M10x1,25 | 30 | 56,2 | 16 | 20 | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 34,91 € | | | 23450-1225 | filetage | M12 | 32,5 | 66,7 | 21 | 25 | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-12251 | filetage | M12x1,25 | 32,5 | 66,7 | 21 | 25 | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 39,91 € | | | 23450-1630 | filetage | M16 | 39 | 83 | 25 | 30 | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-16301 | filetage | M16x1,5 | 39 | 83 | 25 | 30 | 23 | 42 | 36 | 24 | 1 | 18 | | | 48,53 € | | | 23450-2035 | filetage | M20 | 44 | 93,5 | 29 | 35 | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | | | 23450-20351 | filetage | M20x1,5 | 44 | 93,5 | 29 | 35 | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 58,85 € | |
