22004Roues dentées Profil HTD 8M |
retour |
|
|
DescriptionMatière :Acier ou fonte grise.Finition :Phosphaté.Nota :Profil HTD standard à pas métrique (denture semi-circulaire). Au moins une roue dentée doit comporter des flasques de guidage. Ces roues dentées possèdent un trou de centrage ou sont pré-percées (en fonction de la technique de fabrication). Pour cette raison, la dimension D2 max. indiquée dans le tableau correspond à la valeur maximale de l’alésage présent sur les roues dentées. Ce préperçage / trou de centrage peut être pourvu d’un alésage d’ajustement, d’un alésage d’ajustement avec rainure ou d’un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.
Pour les roues dentées en fonte grise, le nombre de rayons peut varier.
Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Roues dentées profil HTD 8M, pour une largeur de courroie de 20 mm
|
plus d'infos |
Sélection/filtre d'articles |
|

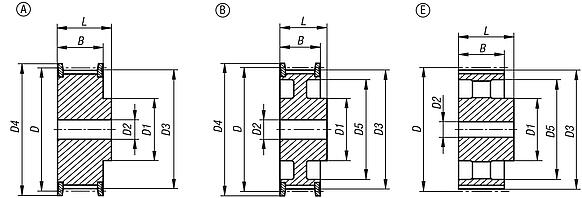

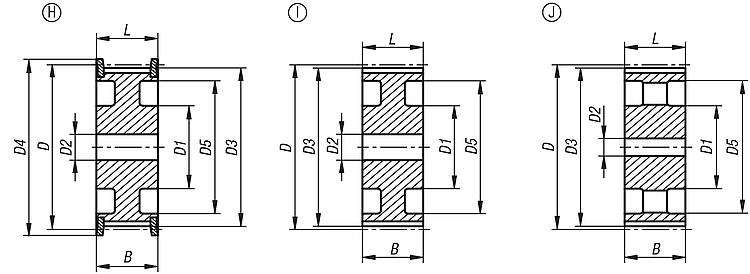

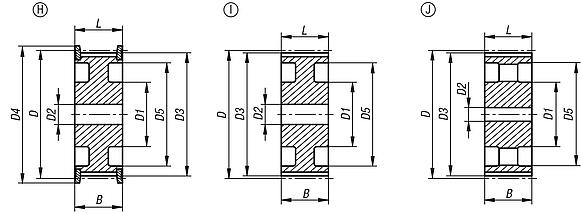

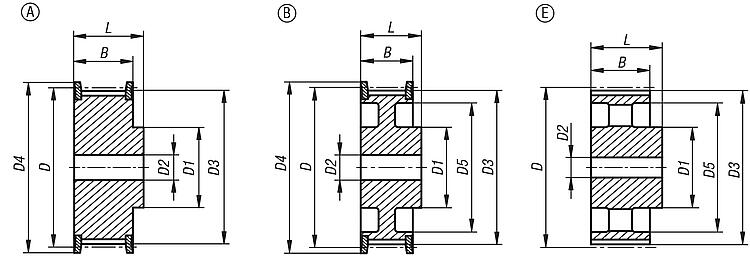

| Référence | Forme | Matière
du corps
de base | Nombre de
dents
| D | D1
max. | D2
max. | D3 | D4
max. | D5 | B | L | CAO | Acc. | Prix | Commander |
|---|
| 22004-0820018 | A | acier | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 28 | 38 |  | | 12,22 € | | | 22004-0820020 | A | acier | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 28 | 38 | | | 13,43 € | | | 22004-0820022 | A | acier | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 28 | 38 | | | 13,98 € | | | 22004-0820024 | A | acier | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 28 | 38 | | | 15,72 € | | | 22004-0820026 | A | acier | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 28 | 38 | | | 17,14 € | | | 22004-0820028 | A | acier | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 28 | 38 | | | 18,80 € | | | 22004-0820030 | A | acier | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 28 | 38 | | | 20,42 € | | | 22004-0820032 | A | acier | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 28 | 38 | | | 21,28 € | | | 22004-0820034 | A | acier | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 28 | 38 | | | 22,34 € | | | 22004-0820036 | A | acier | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 28 | 38 | | | 23,92 € | | | 22004-0820038 | A | acier | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 28 | 38 | | | 25,31 € | | | 22004-0820040 | A | acier | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 28 | 38 | | | 27,06 € | | | 22004-0820044 | A | fonte grise | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 28 | 38 | | | 32,28 € | | | 22004-0820048 | A | fonte grise | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 28 | 38 | | | 34,64 € | | | 22004-0820056 | B | fonte grise | 56 | 142,6 | 80 | 14 | 141,23 | 150 | 117 | 28 | 38 | | | 44,03 € | | | 22004-0820060 | B | fonte grise | 60 | 152,79 | 80 | 14 | 151,42 | 158 | 127 | 28 | 38 | | | 51,24 € | | | 22004-0820064 | B | fonte grise | 64 | 162,97 | 80 | 14 | 161,6 | 168 | 137 | 28 | 38 | | | 51,24 € | | | 22004-0820072 | B | fonte grise | 72 | 183,35 | 80 | 18 | 181,97 | 192 | 158 | 28 | 38 | | | 58,13 € | | | 22004-0820080 | E | fonte grise | 80 | 203,72 | 90 | 14 | 202,35 | - | 179 | 28 | 38 | | | 59,80 € | | | 22004-0820084 | E | fonte grise | 84 | 213,9 | 90 | 14 | 212,53 | - | 190 | 28 | 38 | | | 67,49 € | | | 22004-0820090 | E | fonte grise | 90 | 229,18 | 90 | 14 | 227,81 | - | 204 | 28 | 38 | | | 67,49 € | | | 22004-0820112 | E | fonte grise | 112 | 285,21 | 90 | 20 | 283,83 | - | 260 | 28 | 38 | | | 73,31 € | | | 22004-0820144 | E | fonte grise | 144 | 366,69 | 90 | 20 | 365,32 | - | 342 | 28 | 38 | | | 118,65 € | | | 22004-0820168 | E | fonte grise | 168 | 427,8 | 100 | 20 | 426,42 | - | 403 | 28 | 38 | | | 124,87 € | | | 22004-0820192 | E | fonte grise | 192 | 488,92 | 100 | 20 | 487,54 | - | 465 | 28 | 38 | | | 160,39 € | |
|
Roues dentées profil HTD 8M, pour une largeur de courroie de 30 mm
|
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Nombre de
dents
| D | D1
max. | D2
max. | D3 | D4
max. | D5 | B | L | CAO | Acc. | Prix | Commander |
|---|
| 22004-0830018 | A | acier | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 38 | 48 | | | 14,84 € | | | 22004-0830020 | A | acier | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 38 | 48 | | | 16,33 € | | | 22004-0830022 | A | acier | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 38 | 48 | | | 17,47 € | | | 22004-0830024 | A | acier | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 38 | 48 | | | 18,25 € | | | 22004-0830026 | A | acier | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 38 | 48 | | | 19,92 € | | | 22004-0830028 | A | acier | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 38 | 48 | | | 20,77 € | | | 22004-0830030 | A | acier | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 38 | 48 | | | 23,06 € | | | 22004-0830032 | A | acier | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 38 | 48 | | | 25,46 € | | | 22004-0830034 | A | acier | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 38 | 48 | | | 26,16 € | | | 22004-0830036 | A | acier | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 38 | 48 | | | 27,63 € | | | 22004-0830038 | A | acier | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 38 | 48 | | | 29,54 € | | | 22004-0830040 | A | acier | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 38 | 48 | | | 31,37 € | | | 22004-0830044 | A | fonte grise | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 38 | 48 | | | 33,11 € | | | 22004-0830048 | A | fonte grise | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 38 | 48 | | | 40,84 € | | | 22004-0830056 | B | fonte grise | 56 | 142,6 | 90 | 14 | 141,23 | 150 | 117 | 38 | 48 | | | 50,99 € | | | 22004-0830060 | B | fonte grise | 60 | 152,79 | 90 | 14 | 151,42 | 158 | 127 | 38 | 48 | | | 61,56 € | | | 22004-0830064 | B | fonte grise | 64 | 162,97 | 90 | 14 | 161,6 | 168 | 137 | 38 | 48 | | | 61,56 € | | | 22004-0830072 | B | fonte grise | 72 | 183,35 | 95 | 14 | 181,97 | 192 | 158 | 38 | 48 | | | 67,57 € | | | 22004-0830080 | E | fonte grise | 80 | 203,72 | 100 | 14 | 202,35 | - | 179 | 38 | 48 | | | 73,34 € | | | 22004-0830084 | E | fonte grise | 84 | 213,9 | 100 | 14 | 212,53 | - | 190 | 38 | 48 | | | 86,05 € | | | 22004-0830090 | E | fonte grise | 90 | 229,18 | 100 | 14 | 227,81 | - | 204 | 38 | 48 | | | 86,05 € | | | 22004-0830112 | E | fonte grise | 112 | 285,21 | 100 | 20 | 283,83 | - | 260 | 38 | 48 | | | 83,90 € | | | 22004-0830144 | E | fonte grise | 144 | 366,69 | 100 | 20 | 365,32 | - | 342 | 38 | 48 | | | 133,43 € | | | 22004-0830168 | E | fonte grise | 168 | 427,8 | 100 | 20 | 426,42 | - | 403 | 38 | 48 | | | 140,86 € | | | 22004-0830192 | E | fonte grise | 192 | 488,92 | 100 | 20 | 487,54 | - | 465 | 38 | 48 | | | 172,02 € | |
|
Roues dentées profil HTD 8M, pour une largeur de courroie de 50 mm
|
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | Nombre de
dents
| D | D1
max. | D2
max. | D3 | D4
max. | D5 | B | L | CAO | Acc. | Prix | Commander |
|---|
| 22004-0850018 | A | acier | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 60 | 70 | | | 17,04 € | | | 22004-0850020 | A | acier | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 60 | 70 | | | 17,55 € | | | 22004-0850022 | A | acier | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 60 | 70 | | | 17,76 € | | | 22004-0850024 | A | acier | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 60 | 70 | | | 18,76 € | | | 22004-0850026 | A | acier | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 60 | 70 | | | 20,82 € | | | 22004-0850028 | A | acier | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 60 | 70 | | | 23,63 € | | | 22004-0850030 | A | acier | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 60 | 70 | | | 24,02 € | | | 22004-0850032 | A | acier | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 60 | 70 | | | 26,57 € | | | 22004-0850034 | A | acier | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 60 | 70 | | | 28,29 € | | | 22004-0850036 | A | acier | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 60 | 70 | | | 29,73 € | | | 22004-0850038 | A | acier | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 60 | 70 | | | 32,44 € | | | 22004-0850040 | A | acier | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 60 | 70 | | | 34,96 € | | | 22004-0850044 | A | fonte grise | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 60 | 70 | | | 39,76 € | | | 22004-0850048 | A | fonte grise | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 60 | 70 | | | 51,20 € | | | 22004-0850056 | H | fonte grise | 56 | 142,6 | 90 | 18 | 141,23 | 150 | 117 | 60 | 60 | | | 52,96 € | | | 22004-0850060 | H | fonte grise | 60 | 152,79 | 100 | 18 | 151,42 | 158 | 127 | 60 | 60 | | | 66,07 € | | | 22004-0850064 | H | fonte grise | 64 | 162,97 | 100 | 18 | 161,6 | 168 | 137 | 60 | 60 | | | 76,61 € | | | 22004-0850072 | H | fonte grise | 72 | 183,35 | 100 | 18 | 181,97 | 192 | 158 | 60 | 60 | | | 105,08 € | | | 22004-0850080 | I | fonte grise | 80 | 203,72 | 110 | 18 | 202,35 | - | 179 | 60 | 60 | | | 78,88 € | | | 22004-0850084 | J | fonte grise | 84 | 213,9 | 110 | 18 | 212,53 | - | 190 | 60 | 60 | | | 89,94 € | | | 22004-0850090 | J | fonte grise | 90 | 229,18 | 110 | 18 | 227,81 | - | 204 | 60 | 60 | | | 116,82 € | | | 22004-0850112 | J | fonte grise | 112 | 285,21 | 110 | 20 | 283,83 | - | 260 | 60 | 60 | | | 145,90 € | | | 22004-0850144 | J | fonte grise | 144 | 366,69 | 110 | 20 | 365,32 | - | 342 | 60 | 60 | | | 154,32 € | | | 22004-0850168 | J | fonte grise | 168 | 427,8 | 120 | 20 | 426,42 | - | 403 | 60 | 60 | | | 187,45 € | | | 22004-0850192 | J | fonte grise | 192 | 488,92 | 130 | 20 | 487,54 | - | 465 | 60 | 60 | | | 235,76 € | |
|
