        Profils en C en acier ou Inox pour glissières

Description de l'article/illustrations du produit

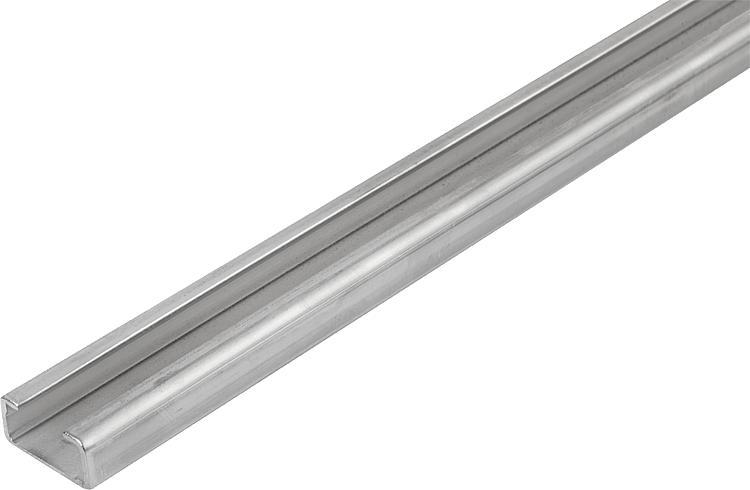

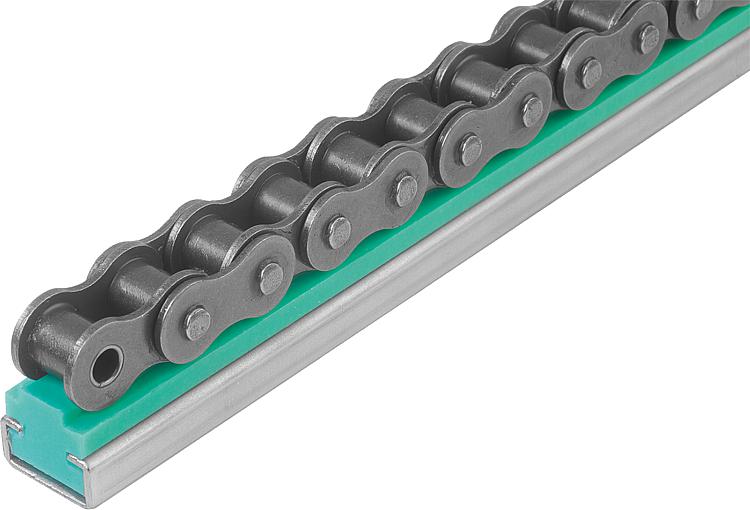

DescriptionMatière :Acier ou Inox A2.Finition :Acier zingué. Inox poli.Nota :Les profils en C sont utilisés pour la fixation de glissière à un sous-ensemble et les protègent des efforts radiaux et de torsion. Les glissières peuvent être facilement insérées dans les profils en C. Étant donné que les glissières ne sont pas fixées dans le profil en C, elles peuvent se dilater librement lorsque la température varie.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22282-10 Profils en C en acier ou Inox pour glissières

286 kB

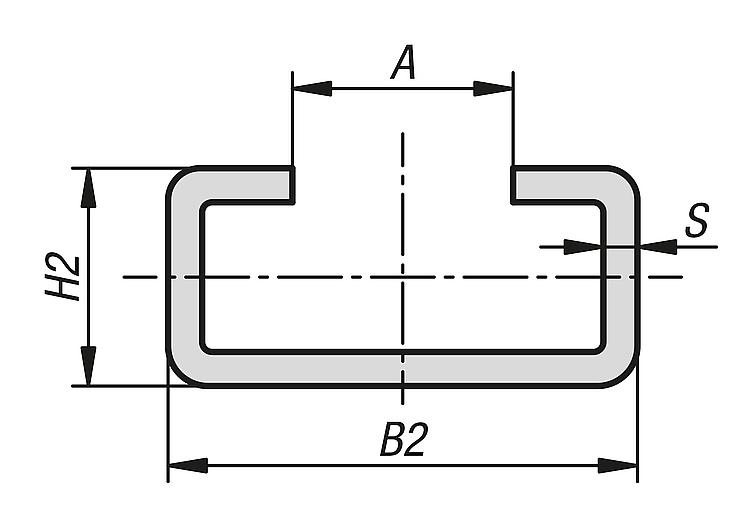

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	A	B2	H2	L	S	Prix
22282-10-01X2000	C1	acier	17,5	24	5,2	2000	1	24,20 €
22282-10-03X2000	C3	acier	10	20	10	2000	1,5	22,52 €
22282-10-05X2000	C5	acier	14	28	12	2000	2	37,38 €
22282-10-09X2000	C9	acier	22	38	18	2000	2,5	55,11 €
22282-10-12X2000	C12	acier	36	60	20	2000	2,5	72,36 €
22282-10-101X2000	C1	acier inoxydable	17,5	24	5,2	2000	1	68,77 €
22282-10-103X2000	C3	acier inoxydable	10	20	10	2000	1,5	81,71 €
22282-10-105X2000	C5	acier inoxydable	14	28	12	2000	2	122,91 €
22282-10-109X2000	C9	acier inoxydable	22	38	18	2000	2,5	184,02 €
22282-10-112X2000	C12	acier inoxydable	36	60	20	2000	2,5	258,06 €
