21524Palier linéaire à billes double, avec bride |
retour |
|

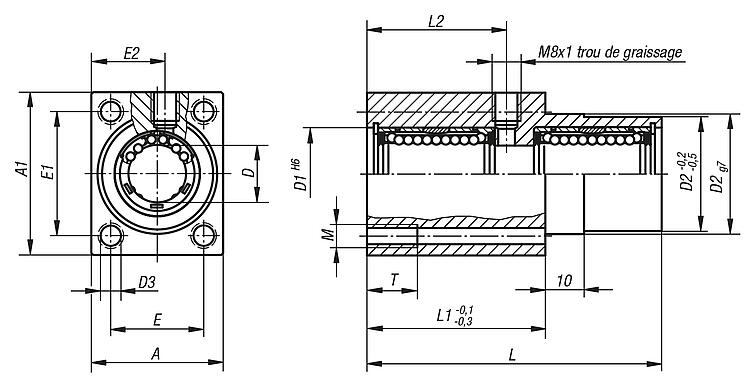

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps : aluminium.Finition :Corps : naturel.Nota :Les paliers linéaires sont constitués d‘un corps en aluminium extrudé, de deux paliers linéaires à billes avec compensation de désalignement angulaire 21510 montés et joint d‘étanchéité des deux côtés. Fixation des paliers dans le corps à l‘aide de circlips DIN 472.
Tolérance de l'arbre recommandée : h6.
Capacités de charge selon la spécification du palier linéaire à billes (x2).Sur demande :Les brides peuvent être équipées de paliers linéaires à billes figurant dans ce catalogue.Accessoires :Joints racleurs 21560.
Arbres de guidage de précision 21595.
Vis de fixation 07160 ou 07161. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | A | A1 | D
| D1 | D2 | D3 | E | E1 | E2 | L | L1 | L2 | M | T | CAO | Acc. | Prix | Commander |
|---|
| 21524-121002 | 34 | 42 | 12 | 22 | 30 | 5,3 | 24 | 32 | 19 | 76 | 46 | 36 | M6 | 13 |  |  | 101,20 € | | | 21524-161002 | 40 | 50 | 16 | 26 | 35 | 6,6 | 28 | 38 | 22 | 84 | 50 | 40 | M8 | 18 | | | 111,71 € | | | 21524-201002 | 50 | 60 | 20 | 32 | 42 | 8,4 | 35 | 45 | 27 | 104 | 60 | 50 | M10 | 22 | | | 136,39 € | | | 21524-251002 | 60 | 74 | 25 | 40 | 52 | 10,5 | 42 | 56 | 32 | 130 | 73 | 63 | M12 | 26 | | | 174,04 € | | | 21524-301002 | 70 | 84 | 30 | 47 | 61 | 13,5 | 50 | 64 | 37 | 152 | 82 | 74 | M16 | 34 | | | 211,67 € | |
