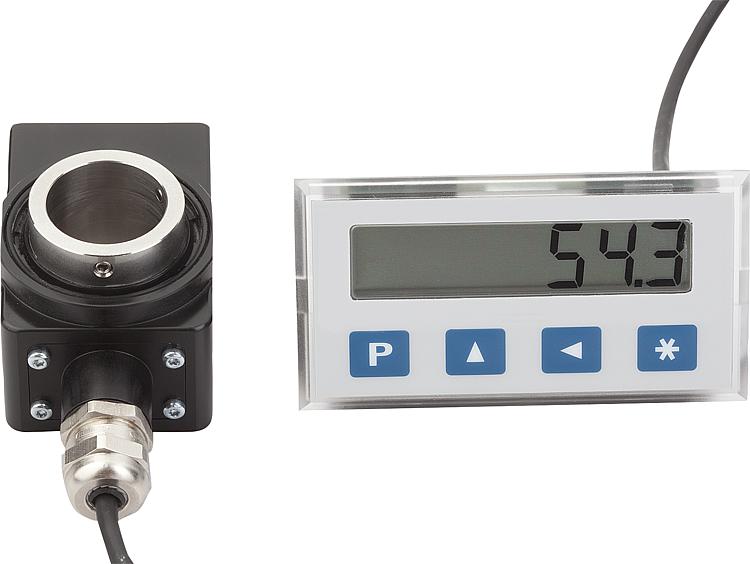

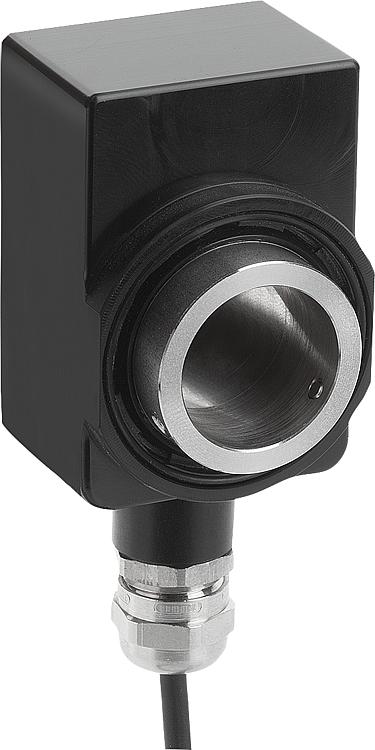

DescriptionMatière :Arbre : inox. Corps : plastique. Gaine de câble : PVC.Finition :Corps : noir. Connecteur plat à 8 pôles, 1x broche. Rayon de courbure câble >17 mm (fixé).Nota :Pour une vitesse de rotation ≤ 600 min-1. Montage simple pour arbres creux jusqu'à max. ø 20 mm. Raccordement enfichable aux indicateurs de position 21700 et 21702. L'alimentation de la tension de service et l'alimentation en courant du capteur se font par l'électronique associée. La résolution et la plage de mesure dépendent de l'électronique associée.Données techniques :- Capteur de mesure rotatif - Détection réalisée magnétiquement sur une roue polaire avec 18 pôles à 5 mm - Indice de protection IP 65 ; EN60529Plage de température :- Température ambiante : 0…60 °C - Température de stockage : -10…70 °CMontage :Le montage se fait à l'aide des informations d'utilisation annexes.Accessoires :Indicateurs de position 21700 et 21702. Corps réducteurs 21740.À noter :Condensation non admise.Indication de dessin :

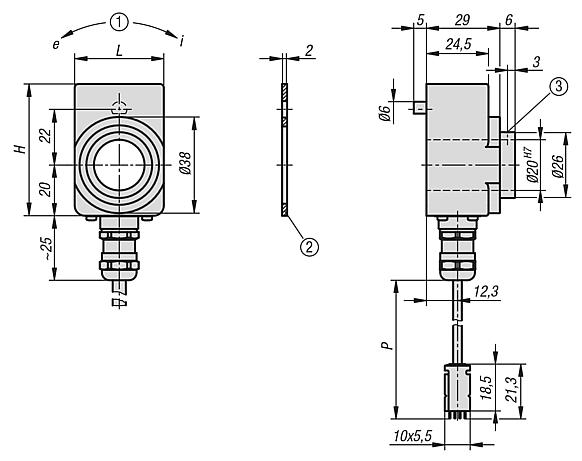

1) Sens de rotation 2) Plaque d'étanchéité 3) Vis sans tête M3 (2 x 120°)
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
