        Rail de guidage DryLin® T

Description de l'article/illustrations du produit

DescriptionMatière :Aluminium extrudé EN AW-6060.Finition :Anodisé dur, 50 µm.
Dureté 500 HV.Nota :Le rail en aluminium offre une bonne conductivité thermique et ne s’échauffe vraiment qu’à des vitesses continuellement très élevées.

** Indiquer la longueur L2 = 20 mm.
* Indiquer la longueur L = 500 mm.
Les longueurs L2 et L seulement possible en mm entiers.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21200 Rail de guidage DryLin® T

110 kB

Données techniques pour tables de guidage

95,1 kB

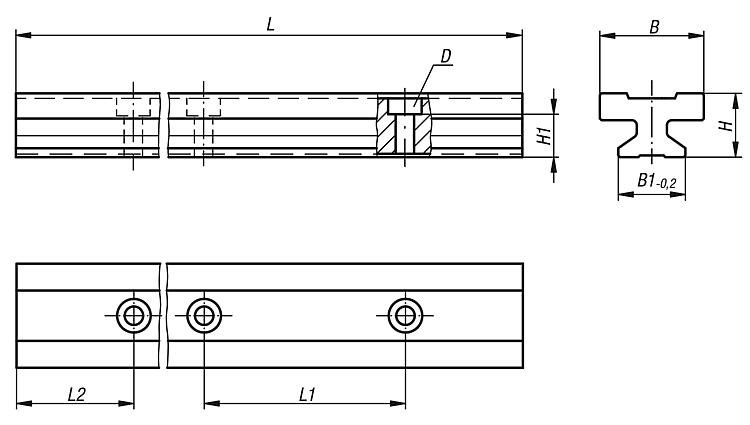

Dessins

Sélection/filtre d'articles

Référence	la taille	L max.	L2	B	B1	D pour vis DIN 912	H	H1	L1	Prix
21200-1530X3960	15	3960	30	22	15	M4	15,5	10	60	Sur demande
21200-2030X3960	20	3960	30	31	20	M5	19	12,3	60	Sur demande
21200-2530X3960	25	3960	30	34	23	M6	21,5	13,8	60	Sur demande
21200-3020X3960	30	3960	20	40	28	M8	26	15,8	80	Sur demande

Référence	Finition 1	la taille	L max.	L	L2	L2 min.	L2 max.	B	B1	D pour vis DIN 912	H	H1	L1	Prix
21200-15*X	L2 et L selon demande client	15	3960	*	**	20	49	22	15	M4	15,5	10	60	Sur demande
21200-20*X	L2 et L selon demande client	20	3960	*	**	20	49	31	20	M5	19	12,3	60	Sur demande
21200-25*X	L2 et L selon demande client	25	3960	*	**	20	49	34	23	M6	21,5	13,8	60	Sur demande
21200-30*X	L2 et L selon demande client	30	3960	*	**	20	49	40	28	M8	26	15,8	80	Sur demande
