Aimant plat en NdFeB

retour

Produits
- Vue d'ensemble des produits
  - Système flexible de pièces standardisées
    - Aimants
      - Aimant plat en NdFeB

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Corps en acier.
Noyau magnétique NdFeB.Finition :Corps zingué.Nota :Système blindé. L'utilisation du NdFeB augmente l‘adhérence d‘environ 10 à 20 % par rapport au SmCo. Plage de température :80 °C max.Indication de dessin :

1) Surface de contact

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 09069 Aimant plat en NdFeB

138 kB

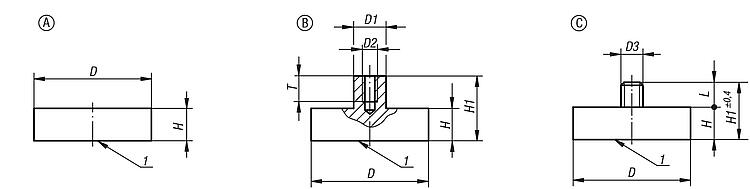

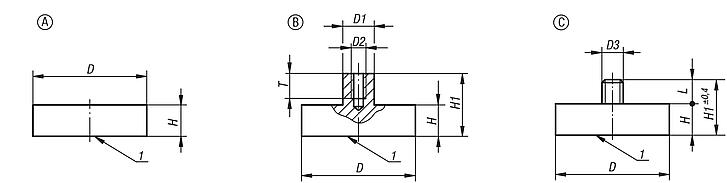

Dessins (aperçu complet)

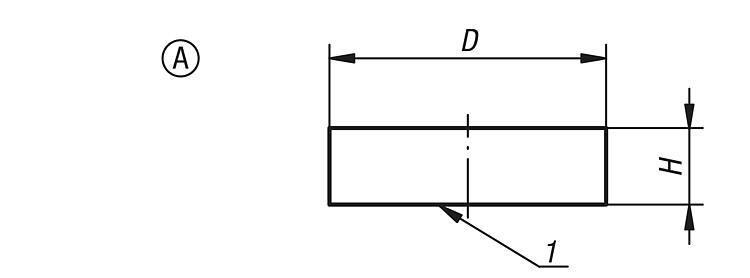

Aimant plat en NdFeB forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	H	Force d'attraction en N	Prix
09069-01	A	6 ±0,15	4,5	5	7,15 €
09069-02	A	8 ±0,15	4,5	13	7,61 €
09069-03	A	10 ±0,15	4,5	25	8,23 €
09069-04	A	13 ±0,15	4,5	60	8,79 €
09069-05	A	16 ±0,15	4,5	95	9,80 €
09069-06	A	20 ±0,15	6	140	12,25 €
09069-07	A	25 ±0,15	7	200	20,80 €
09069-08	A	32 ±0,20	7	350	26,52 €

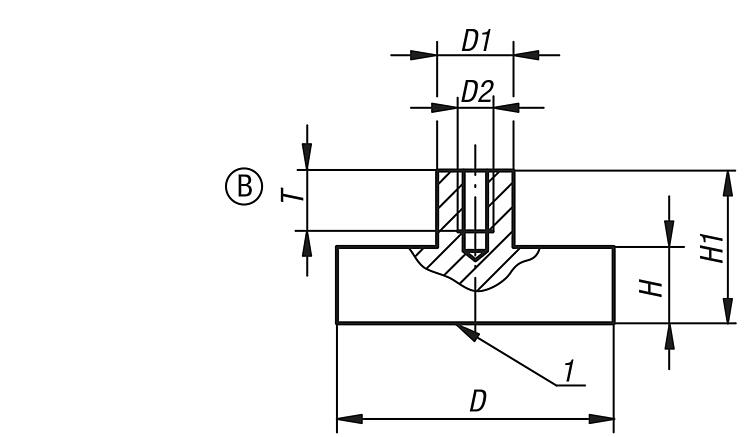

Aimant plat en NdFeB forme B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Force d'attraction en N	Prix
09069-11	B	6 ±0,15	6	M3	4,5	11,5	6	5	6,52 €
09069-12	B	8 ±0,15	6	M3	4,5	11,5	7	13	6,93 €
09069-13	B	10 ±0,15	6	M3	4,5	11,5	7	25	7,56 €
09069-14	B	13 ±0,15	6	M3	4,5	11,5	6	60	7,98 €
09069-15	B	16 ±0,15	6	M4	4,5	11,5	7	95	8,92 €
09069-16	B	20 ±0,15	8	M4	6	13	9	140	11,07 €
09069-17	B	25 ±0,15	8	M4	7	14	9	200	18,85 €
09069-18	B	32 ±0,20	10	M5	7	15,5	10	350	23,97 €
09069-19	B	40 ±0,2	10	M6	8	18	13	670	24,23 €
09069-20	B	47 ±0,2	12	M6	9,2	20,5	13	750	36,42 €
09069-21	B	50 ±0,2	15	M8	10	22	13	1000	41,70 €

Aimant plat en NdFeB forme C

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D3	H	H1	L	Force d'attraction en N	Prix
09069-23	C	10 ±0,15	M3	4,5	11,5	7	25	5,54 €
09069-24	C	13 ±0,15	M5	4,5	12,5	8	60	5,90 €
09069-25	C	16 ±0,15	M6	4,5	12,5	8	95	7,05 €
09069-26	C	20 ±0,15	M6	6	16	10	140	11,02 €
09069-27	C	25 ±0,15	M6	7	17	10	200	17,37 €
09069-28	C	32 ±0,20	M6	7	17	10	350	23,90 €
09069-29	C	40 ±0,2	M8	8	20	12	670	24,23 €
09069-30	C	47 ±0,2	M8	9,2	22,2	13	790	36,42 €
