        Ecrou de blocage

Description de l'article/illustrations du produit

DescriptionMatière :Acier.
Vis de serrage : acier de traitement.Finition :Bruni.
Vis de serrage ISO 4762 : classe de résistance 12.9.Nota :L‘écrou de blocage permet d´assurer le blocage permanent d´un axe fileté. La face de contact est parfaitement orthogonale avec l‘axe des filets.À noter :L‘écrou de blocage risque d‘être déformé dans le sens axial et doit être utilisé avec soin. Les vis de serrage ne peuvent être serrées que si l‘écrou de serrage est entièrement vissé en contact avec la face d‘appui. Dans le cas contraire, l‘écrou de blocage pourrait être déformé et ne pourrait plus être utilisé.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07598 Ecrou de blocage

248 kB

TH-Stellmuttern-07598_FR

107 kB

Classes de résistance

127 kB

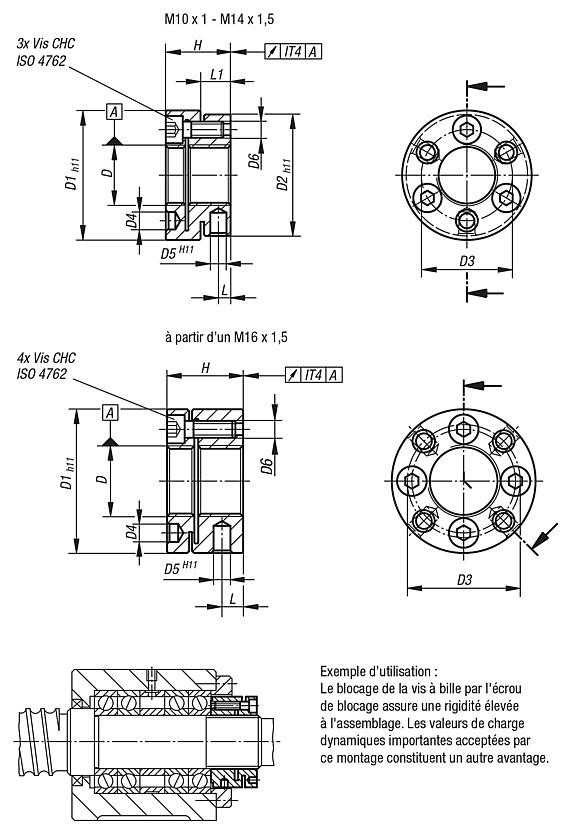

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	D3	D4	D5	D6	H	L	L1	Couple de serrage des vis Nm	Charge de pression statique et axiale max. N	Charge de pression dynamique et axiale max. N	Moment d'inertie (gcm²)	Prix
07598-024101015	M10x1	24	22	17	3,2	2,5	M3	15	3	6,5	2	15000	12000	27	41,48 €
07598-026121515	M12x1,5	26	25	19	3,2	3	M3	15	3	6,5	2	18000	13000	40	41,48 €
07598-032141516	M14x1,5	32	30	22,5	4,3	4	M4	16	3	7	2,9	22000	17000	96	43,08 €
07598-034161518	M16x1,5	34	-	24,5	4,3	4	M4	18	5	-	2,9	22000	17000	147	28,37 €
07598-036181518	M18x1,5	36	-	26,5	4,3	4	M4	18	5	-	2,9	25000	19000	183	29,26 €
07598-040201518	M20x1,5	40	-	30,5	4,3	4	M4	18	5	-	2,9	28000	18000	283	29,54 €
07598-040221518	M22x1,5	40	-	30,5	4,3	4	M4	18	5	-	2,9	32000	23000	270	29,69 €
07598-042241518	M24x1,5	42	-	32,5	4,3	4	M4	18	5	-	2,9	35000	25000	323	31,27 €
07598-045261520	M26x1,5	45	-	36,5	4,3	5	M4	20	6,5	-	2,9	49000	34000	479	31,73 €
07598-046281520	M28x1,5	46	-	38,5	4,3	5	M4	20	6,5	-	2,9	53000	36000	504	32,48 €
07598-048301520	M30x1,5	48	-	40,5	4,3	5	M4	20	6,5	-	2,9	57000	38000	588	33,76 €
07598-050321522	M32x1,5	50	-	42,5	4,3	5	M4	22	7	-	2,9	64000	44000	743	35,22 €
07598-053351522	M35x1,5	53	-	45,5	4,3	5	M4	22	7	-	2,9	66000	47000	914	36,69 €
