06480Manivelle dégagée similaire à DIN 468 |
retour |
|
|
DescriptionMatière :Corps de manivelle: fonte malléable ou fonte sphéroïdale.Finition :Grenaillée.Nota :Forme D : Manivelle avec poignée tournante
Forme F : Manivelle avec poignée fixeCaractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Manivelle droite similaires à DIN 468, forme D, poignée tournante |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme

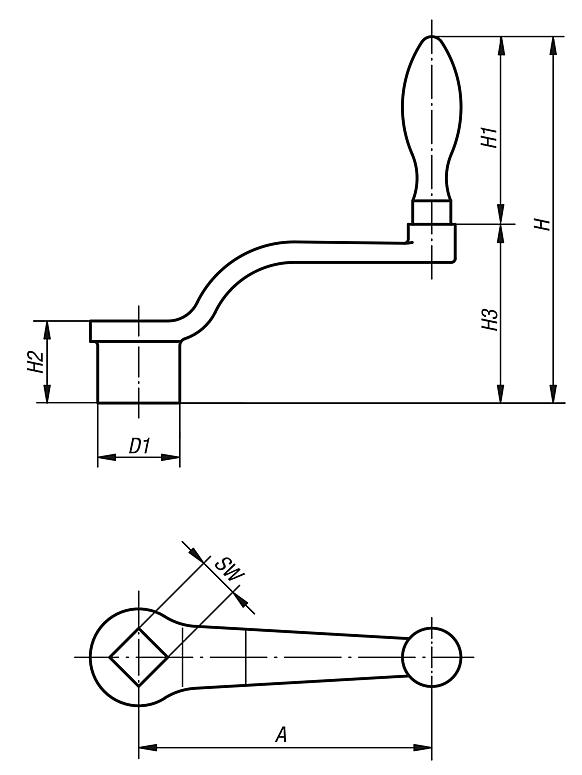

| A | D1 | H | H1 | H2 | H3 | SW | Diamètre poignée | CAO | Acc. | Prix | Commander |
|---|
| 06480-206X10 | D | 63 | 20 | 92 | 52 | 20 | 40 | 10+0,2 | 16 |  | | 19,94 € | | | 06480-208X10 | D | 80 | 24 | 109 | 65 | 24 | 44 | 10+0,2 | 20 | | | 22,41 € | | | 06480-208X12 | D | 80 | 24 | 109 | 65 | 24 | 44 | 12+0,2 | 20 | | | 22,41 € | | | 06480-210X12 | D | 100 | 28 | 120 | 65 | 28 | 55 | 12+0,2 | 20 | | | 23,14 € | | | 06480-210X14 | D | 100 | 28 | 120 | 65 | 28 | 55 | 14+0,3 | 20 | | | 23,14 € | | | 06480-212X14 | D | 125 | 34 | 141 | 83 | 34 | 58 | 14+0,3 | 25 | | | 29,21 € | | | 06480-212X17 | D | 125 | 34 | 141 | 83 | 34 | 58 | 17+0,3 | 25 | | | 29,21 € | | | 06480-216X17 | D | 160 | 37 | 153 | 83 | 38 | 70 | 17+0,3 | 25 | | | 32,41 € | | | 06480-216X19 | D | 160 | 37 | 153 | 83 | 38 | 70 | 19+0,3 | 25 | | | 32,41 € | | | 06480-220X19 | D | 200 | 40 | 189 | 105 | 44 | 84 | 19+0,3 | 32 | | | 47,32 € | | | 06480-220X22 | D | 200 | 40 | 189 | 105 | 44 | 84 | 22+0,3 | 32 | | | 47,32 € | |
|
Manivelle dégagée similaire à DIN 468, forme F, avec poignée fixe |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme
| A | D1 | H | H1 | H2 | H3 | SW | Diamètre poignée | CAO | Acc. | Prix | Commander |
|---|
| 06480-106X10 | F | 63 | 20 | 92 | 52 | 20 | 40 | 10+0,2 | 16 | | | 13,40 € | | | 06480-108X10 | F | 80 | 24 | 109 | 65 | 24 | 44 | 10+0,2 | 20 | | | 15,16 € | | | 06480-108X12 | F | 80 | 24 | 109 | 65 | 24 | 44 | 12+0,2 | 20 | | | 15,16 € | | | 06480-110X12 | F | 100 | 28 | 120 | 65 | 28 | 55 | 12+0,2 | 20 | | | 16,33 € | | | 06480-110X14 | F | 100 | 28 | 120 | 65 | 28 | 55 | 14+0,3 | 20 | | | 16,33 € | | | 06480-112X14 | F | 125 | 34 | 141 | 83 | 34 | 58 | 14+0,3 | 25 | | | 21,62 € | | | 06480-112X17 | F | 125 | 34 | 141 | 83 | 34 | 58 | 17+0,3 | 25 | | | 21,62 € | | | 06480-116X17 | F | 160 | 37 | 153 | 83 | 38 | 70 | 17+0,3 | 25 | | | 27,58 € | | | 06480-116X19 | F | 160 | 37 | 153 | 83 | 38 | 70 | 19+0,3 | 25 | | | 27,58 € | | | 06480-120X19 | F | 200 | 40 | 189 | 105 | 44 | 84 | 19+0,3 | 32 | | | 38,21 € | | | 06480-120X22 | F | 200 | 40 | 189 | 105 | 44 | 84 | 22+0,3 | 32 | | | 38,21 € | |
|
