        Poignée fixe conique

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Plastique thermodurcissable PF 31 noir.

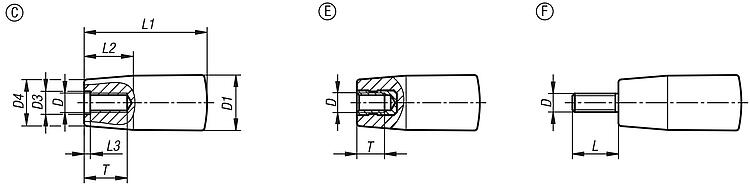

Insert ou tige filetée : acier zingué.Finition :Poli finition miroir.Sur demande :D’autres coloris.Indication de dessin :

Forme C : taraudage injecté
Forme E : insert taraudé

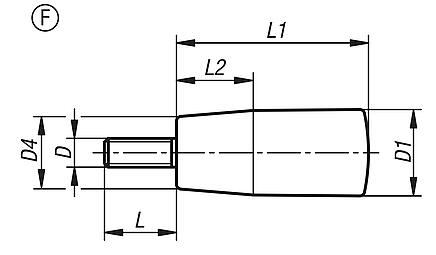

Forme F : filetage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06319 Poignée fixe conique

106 kB

Dessins (aperçu complet)

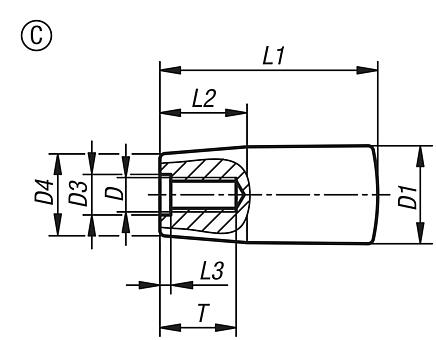

Poignée fixe conique avec taraudage injecté, forme C

plus d'infos

Dessins

Poignée fixe conique avec taraudage injecté, forme C

Sélection/filtre d'articles

Référence	Forme	D	D1	D3	D4	L1	L2	L3	T	Prix
06319-10618	C	M6	18	6,2	15	40	16	2	14	1,63 €
06319-10818	C	M8	18	8,5	15	40	16	2	18	2,08 €
06319-10823	C	M8	23	8,5	19	65	24	2	18	2,46 €
06319-11028	C	M10	28	10,5	22	90	32	3,5	22	3,30 €

Poignée fixe conique avec taraudage, forme E

plus d'infos

Dessins

Poignée fixe conique avec taraudage, forme E

Sélection/filtre d'articles

Référence	Forme	D	D1	D4	L1	L2	T	Prix
06319-20518	E	M5	18	15	40	16	7,5	2,15 €
06319-20618	E	M6	18	15	40	16	9	2,23 €
06319-20823	E	M8	23	19	65	24	12	2,84 €
06319-20828	E	M8	28	22	90	32	12	3,71 €
06319-21028	E	M10	28	22	90	32	15	3,89 €
