Volant plein avec poignée tournante

retour

Produits
- Vue d'ensemble des produits
  - Système flexible de pièces standardisées
    - Eléments de manoeuvre
      - Volants, manivelles et poignées
        Volant plein avec poignée tournante

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Plastique thermodurcissable PF 31 noir.
Insert : acier nickelé ou Inox 1.4305, poli.
Poignée tournante : insert acier nickelé ou Inox 1.4305, poli.

Finition :Poli finition miroir.Nota :Le volant est livré avec la poignée non montée.Sur demande :Autres alésages.Indication de dessin :

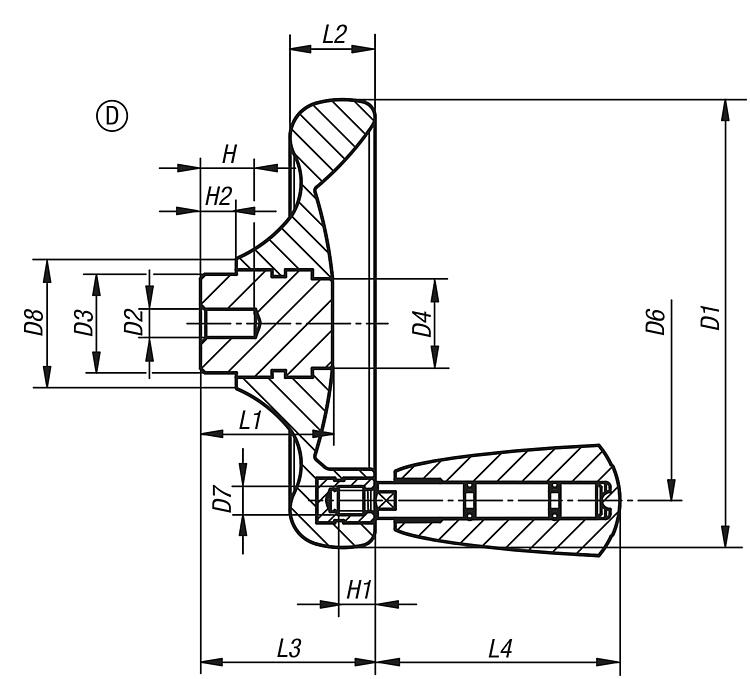

Forme D : avec avant-trou

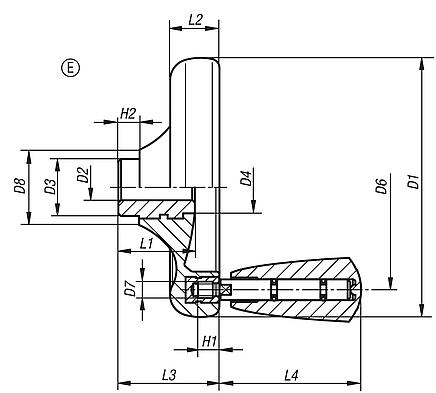

Forme E : avec trou lisse

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06287 Volant pleinavec poignée tournante

160 kB

Dessins (aperçu complet)

Volant plein avec poignée tournante, forme D, pré-percé

plus d'infos

Dessins

Volant plein avec poignée tournante, forme D, pré-percé

Sélection/filtre d'articles

Référence	Forme	Type de forme	Matériau pièces en acier	D1	D2	D3	D4	D6	D7	D8	H	H1	H2	L1	L2	L3	L4	Prix
06287-0100X06	D	pré-percées	Pièces en acier : acier	100	6	22	20	79	M6	29	12	9	8	29,5	19	39	54,7	23,94 €
06287-0125X08	D	pré-percées	Pièces en acier : acier	125	8	26	21	101	M6	34	15	9	8	34	24	46	54,7	30,25 €
06287-0140X08	D	pré-percées	Pièces en acier : acier	140	8	30	25	110	M8	39	16	12	8	38,5	27	52	82,2	34,98 €
06287-0160X10	D	pré-percées	Pièces en acier : acier	160	10	33	30	128	M8	43	20	12	8	41,3	30,1	57	82,2	44,01 €

Volant plein avec poignée tournante, forme E, avec trou lisse

plus d'infos

Dessins

Volant plein avec poignée tournante, forme E, avec trou lisse

Sélection/filtre d'articles

Référence	Forme	Type de forme	Matériau pièces en acier	D1	D2	D3	D4	D6	D7	D8	H1	H2	L1	L2	L3	L4	Prix
06287-1100X10	E	Lisse	Pièces en acier : acier	100	10H8	22	20	79	M6	29	9	8	29,5	19	39	54,7	24,78 €
06287-1125X12	E	Lisse	Pièces en acier : acier	125	12H8	26	21	101	M6	34	9	8	34	24	46	54,7	31,04 €
06287-1140X14	E	Lisse	Pièces en acier : acier	140	14H8	30	25	110	M8	39	12	8	38,5	27	52	82,2	35,75 €
06287-1160X16	E	Lisse	Pièces en acier : acier	160	16H8	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	46,18 €
06287-1160X18	E	Lisse	Pièces en acier : acier	160	18H8	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	46,18 €

Volant plein avec poignée tournante, insert en Inox, forme D, pré-percé

plus d'infos

Dessins

Volant plein avec poignée tournante, insert en Inox, forme D, pré-percé

Sélection/filtre d'articles

Référence	Forme	Type de forme	Matériau pièces en acier	D1	D2	D3	D4	D6	D7	D8	H	H1	H2	L1	L2	L3	L4	Prix
06287-2100X06	D	avant-trou	Inox 1.4305	100	6	22	20	79	M6	29	12	9	8	29,5	19	39	54,7	34,16 €
06287-2125X08	D	avant-trou	Inox 1.4305	125	8	26	21	101	M6	34	15	9	8	34	24	46	54,7	38,67 €
06287-2140X08	D	avant-trou	Inox 1.4305	140	8	30	25	110	M8	39	16	12	8	38,5	27	52	82,2	44,01 €
06287-2160X10	D	avant-trou	Inox 1.4305	160	10	33	30	128	M8	43	20	12	8	41,3	30,1	57	82,2	51,68 €

Volant plein avec poignée tournante, insert en Inox, forme E, avec trou lisse

plus d'infos

Dessins

Volant plein avec poignée tournante, insert en Inox, forme E, avec trou lisse

Sélection/filtre d'articles

Référence	Forme	Type de forme	Matériau pièces en acier	D1	D2	D3	D4	D6	D7	D8	H1	H2	L1	L2	L3	L4	Prix
06287-3100X10	E	avec alésage	Inox 1.4305	100	10H7	22	20	79	M6	29	9	8	29,5	19	39	54,7	47,79 €
06287-3125X12	E	avec alésage	Inox 1.4305	125	12H7	26	21	101	M6	34	9	8	34	24	46	54,7	52,59 €
06287-3140X14	E	avec alésage	Inox 1.4305	140	14H7	30	25	110	M8	39	12	8	38,5	27	52	82,2	58,66 €
06287-3160X16	E	avec alésage	Inox 1.4305	160	16H7	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	67,09 €
06287-3160X18	E	avec alésage	Inox 1.4305	160	18H7	33	30	128	M8	43	12	8	41,3	30,1	57	82,2	67,09 €
