        Volant DIN 950 en aluminium

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Volant aluminium.
Poignée fixe aluminium, axe en acier, bruni.
Poignée tournante, aluminium, axe en acier, passivés bleu.Finition :Décolleté et poli.
Sur demande :Les moyeux sont disponibles avec un carré femelle ou avec un revêtement plastique.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06273 VolantDIN 950 en aluminium

321 kB

Dessins (aperçu complet)

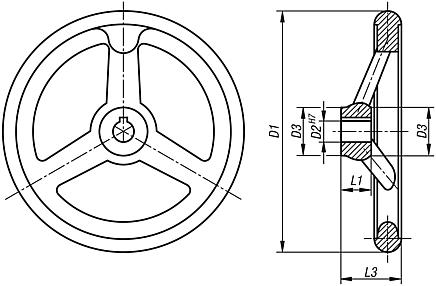

Volant DIN 950 en aluminium, sans poignée

plus d'infos

Dessins

Volant DIN 950 en aluminium, sans poignée

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3	L1	L3	B3	T	Nombre de rayons	Prix
06273-0080X10	alésage sans rainure	80	10H7	24	16	29	-	-	3	9,51 €
06273-0080X12	alésage sans rainure	80	12H7	24	16	29	-	-	3	9,51 €
06273-0100X10	alésage sans rainure	100	10H7	26	17	33	-	-	3	10,40 €
06273-0100X12	alésage sans rainure	100	12H7	26	17	33	-	-	3	10,40 €
06273-0125X12	alésage sans rainure	125	12H7	28	18	36	-	-	3	13,02 €
06273-0125X14	alésage sans rainure	125	14H7	28	18	36	-	-	3	13,02 €
06273-0140X14	alésage sans rainure	140	14H7	30	19	39	-	-	3	15,57 €
06273-0140X16	alésage sans rainure	140	16H7	30	19	39	-	-	3	15,57 €
06273-0160X14	alésage sans rainure	160	14H7	32	20	40	-	-	3	18,42 €
06273-0160X16	alésage sans rainure	160	16H7	32	20	40	-	-	3	18,42 €
06273-0180X16	alésage sans rainure	180	16H7	37	22	43	-	-	3	22,33 €
06273-0180X18	alésage sans rainure	180	18H7	37	22	43	-	-	3	22,33 €
06273-0200X18	alésage sans rainure	200	18H7	38	24	45	-	-	3	27,42 €
06273-0200X22	alésage sans rainure	200	22H7	38	24	45	-	-	3	27,42 €
06273-0250X22	alésage sans rainure	250	22H7	45	28	50	-	-	5	45,16 €
06273-0250X26	alésage sans rainure	250	26H7	45	28	50	-	-	5	45,16 €
06273-0315X26	alésage sans rainure	315	26H7	53	33	56	-	-	5	72,40 €
06273-0315X30	alésage sans rainure	315	30H7	53	33	56	-	-	5	72,40 €
06273-0400X30	alésage sans rainure	400	30H7	65	38	63	-	-	5	133,48 €
06273-0400X34	alésage sans rainure	400	34H7	65	38	63	-	-	5	133,48 €
06273-0500X34	alésage sans rainure	500	34H7	78	45	72	-	-	5	220,32 €
06273-0500X40	alésage sans rainure	500	40H7	78	45	72	-	-	5	220,32 €
06273-1080X10	alésage avec rainure	80	10H7	24	16	29	3	11,4	3	11,35 €
06273-1080X12	alésage avec rainure	80	12H7	24	16	29	4	13,8	3	11,35 €
06273-1100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	3	12,22 €
06273-1100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	3	12,22 €
06273-1125X12	alésage avec rainure	125	12H7	28	18	36	4	13,8	3	14,97 €
06273-1125X14	alésage avec rainure	125	14H7	28	18	36	5	16,3	3	14,97 €
06273-1140X14	alésage avec rainure	140	14H7	30	19	39	5	16,3	3	17,55 €
06273-1140X16	alésage avec rainure	140	16H7	30	19	39	5	18,3	3	17,55 €
06273-1160X14	alésage avec rainure	160	14H7	32	20	40	5	16,3	3	20,55 €
06273-1160X16	alésage avec rainure	160	16H7	32	20	40	5	18,3	3	20,55 €
06273-1180X16	alésage avec rainure	180	16H7	37	22	43	5	18,3	3	24,46 €
06273-1180X18	alésage avec rainure	180	18H7	37	22	43	6	20,8	3	24,46 €
06273-1200X18	alésage avec rainure	200	18H7	38	24	45	6	20,8	3	29,74 €
06273-1200X22	alésage avec rainure	200	22H7	38	24	45	6	24,8	3	29,74 €
06273-1250X22	alésage avec rainure	250	22H7	45	28	50	6	24,8	5	48,13 €
06273-1250X26	alésage avec rainure	250	26H7	45	28	50	8	29,3	5	48,13 €
06273-1315X26	alésage avec rainure	315	26H7	53	33	56	8	29,3	5	75,23 €
06273-1315X30	alésage avec rainure	315	30H7	53	33	56	8	33,3	5	75,23 €
06273-1400X30	alésage avec rainure	400	30H7	65	38	63	8	33,3	5	135,13 €
06273-1400X34	alésage avec rainure	400	34H7	65	38	63	10	37,3	5	135,13 €
06273-1500X34	alésage avec rainure	500	34H7	78	45	72	10	37,3	5	225,53 €
06273-1500X40	alésage avec rainure	500	40H7	78	45	72	12	43,3	5	225,53 €

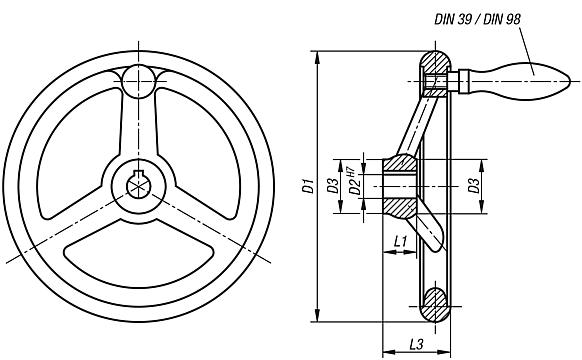

Volant DIN 950 en aluminium, avec poignée fixe

plus d'infos

Dessins

Volant DIN 950 en aluminium, avec poignée fixe

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3	L1	L3	B3	T	Nombre de rayons	Poignée fixe DIN 39 Forme E	Prix
06273-2080X10	alésage sans rainure	80	10H7	24	16	29	-	-	3	ø16 x M6 x 50	15,74 €
06273-2080X12	alésage sans rainure	80	12H7	24	16	29	-	-	3	ø16 x M6 x 50	15,74 €
06273-2100X10	alésage sans rainure	100	10H7	26	17	33	-	-	3	ø16 x M6 x 50	17,39 €
06273-2100X12	alésage sans rainure	100	12H7	26	17	33	-	-	3	ø16 x M6 x 50	17,39 €
06273-2125X12	alésage sans rainure	125	12H7	28	18	36	-	-	3	ø20 x M8 x 64	21,74 €
06273-2125X14	alésage sans rainure	125	14H7	28	18	36	-	-	3	ø20 x M8 x 64	21,74 €
06273-2140X14	alésage sans rainure	140	14H7	30	19	39	-	-	3	ø20 x M8 x 64	24,28 €
06273-2140X16	alésage sans rainure	140	16H7	30	19	39	-	-	3	ø20 x M8 x 64	24,28 €
06273-2160X14	alésage sans rainure	160	14H7	32	20	40	-	-	3	ø25 x M10 x 80	28,81 €
06273-2160X16	alésage sans rainure	160	16H7	32	20	40	-	-	3	ø25 x M10 x 80	28,81 €
06273-2180X16	alésage sans rainure	180	16H7	37	22	43	-	-	3	ø25 x M10 x 80	32,52 €
06273-2180X18	alésage sans rainure	180	18H7	37	22	43	-	-	3	ø25 x M10 x 80	32,52 €
06273-2200X18	alésage sans rainure	200	18H7	38	24	45	-	-	3	ø25 x M10 x 80	37,44 €
06273-2200X22	alésage sans rainure	200	22H7	38	24	45	-	-	3	ø25 x M10 x 80	37,44 €
06273-2250X22	alésage sans rainure	250	22H7	45	28	50	-	-	5	ø32 x M12 x 100	58,85 €
06273-2250X26	alésage sans rainure	250	26H7	45	28	50	-	-	5	ø32 x M12 x 100	58,85 €
06273-2315X26	alésage sans rainure	315	26H7	53	33	56	-	-	5	ø32 x M12 x 100	84,78 €
06273-2315X30	alésage sans rainure	315	30H7	53	33	56	-	-	5	ø32 x M12 x 100	84,78 €
06273-2400X30	alésage sans rainure	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112	153,92 €
06273-2400X34	alésage sans rainure	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112	153,92 €
06273-2500X34	alésage sans rainure	500	34H7	78	45	72	-	-	5	ø36 x M16 x 112	239,41 €
06273-2500X40	alésage sans rainure	500	40H7	78	45	72	-	-	5	ø36 x M16 x 112	239,41 €
06273-3080X10	alésage avec rainure	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 50	17,88 €
06273-3080X12	alésage avec rainure	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 50	17,88 €
06273-3100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 50	19,22 €
06273-3100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 50	19,22 €
06273-3125X12	alésage avec rainure	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 64	23,76 €
06273-3125X14	alésage avec rainure	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 64	23,76 €
06273-3140X14	alésage avec rainure	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 64	26,15 €
06273-3140X16	alésage avec rainure	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 64	26,15 €
06273-3160X14	alésage avec rainure	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 80	30,85 €
06273-3160X16	alésage avec rainure	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 80	30,85 €
06273-3180X16	alésage avec rainure	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 80	34,37 €
06273-3180X18	alésage avec rainure	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 80	34,37 €
06273-3200X18	alésage avec rainure	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 80	39,63 €
06273-3200X22	alésage avec rainure	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 80	39,63 €
06273-3250X22	alésage avec rainure	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 100	61,54 €
06273-3250X26	alésage avec rainure	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 100	61,54 €
06273-3315X26	alésage avec rainure	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 100	87,66 €
06273-3315X30	alésage avec rainure	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 100	87,66 €
06273-3400X30	alésage avec rainure	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112	156,95 €
06273-3400X34	alésage avec rainure	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112	156,95 €
06273-3500X34	alésage avec rainure	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 112	247,83 €
06273-3500X40	alésage avec rainure	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 112	247,83 €

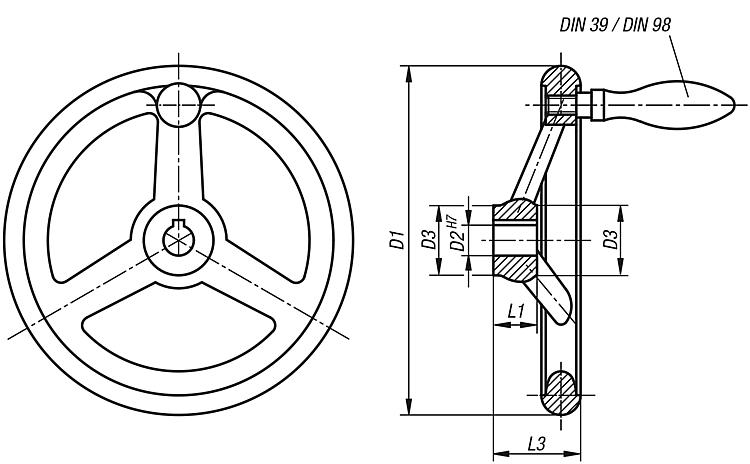

Volant DIN 950 en aluminium, avec poignée tournante

plus d'infos

Dessins

Volant DIN 950 en aluminium, avec poignée tournante

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3	L1	L3	B3	T	Nombre de rayons	Poignée tournante DIN 98 Forme E	Prix
06273-4080X10	alésage sans rainure	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5	19,56 €
06273-4080X12	alésage sans rainure	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5	19,56 €
06273-4100X10	alésage sans rainure	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5	20,38 €
06273-4100X12	alésage sans rainure	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5	20,38 €
06273-4125X12	alésage sans rainure	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67	24,79 €
06273-4125X14	alésage sans rainure	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67	24,79 €
06273-4140X14	alésage sans rainure	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67	27,73 €
06273-4140X16	alésage sans rainure	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67	27,73 €
06273-4160X14	alésage sans rainure	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83	32,15 €
06273-4160X16	alésage sans rainure	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83	32,15 €
06273-4180X16	alésage sans rainure	180	16H7	37	22	43	-	-	3	ø25 x M10 x 83	39,12 €
06273-4180X18	alésage sans rainure	180	18H7	37	22	43	-	-	3	ø25 x M10 x 83	39,12 €
06273-4200X18	alésage sans rainure	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83	41,75 €
06273-4200X22	alésage sans rainure	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83	41,75 €
06273-4250X22	alésage sans rainure	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5	63,37 €
06273-4250X26	alésage sans rainure	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5	63,37 €
06273-4315X26	alésage sans rainure	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5	91,66 €
06273-4315X30	alésage sans rainure	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5	91,66 €
06273-4400X30	alésage sans rainure	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117	152,78 €
06273-4400X34	alésage sans rainure	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117	152,78 €
06273-4500X34	alésage sans rainure	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117	236,39 €
06273-4500X40	alésage sans rainure	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117	236,39 €
06273-5080X10	alésage avec rainure	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5	21,21 €
06273-5080X12	alésage avec rainure	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5	21,21 €
06273-5100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5	22,67 €
06273-5100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5	22,67 €
06273-5125X12	alésage avec rainure	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67	27,23 €
06273-5125X14	alésage avec rainure	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67	27,23 €
06273-5140X14	alésage avec rainure	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67	30,36 €
06273-5140X16	alésage avec rainure	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67	30,36 €
06273-5160X14	alésage avec rainure	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83	33,86 €
06273-5160X16	alésage avec rainure	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83	33,86 €
06273-5180X16	alésage avec rainure	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 83	41,08 €
06273-5180X18	alésage avec rainure	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 83	41,08 €
06273-5200X18	alésage avec rainure	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83	43,80 €
06273-5200X22	alésage avec rainure	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83	43,80 €
06273-5250X22	alésage avec rainure	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5	65,69 €
06273-5250X26	alésage avec rainure	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5	65,69 €
06273-5315X26	alésage avec rainure	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5	94,23 €
06273-5315X30	alésage avec rainure	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5	94,23 €
06273-5400X30	alésage avec rainure	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117	155,70 €
06273-5400X34	alésage avec rainure	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117	155,70 €
06273-5500X34	alésage avec rainure	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117	242,94 €
06273-5500X40	alésage avec rainure	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117	242,94 €
