        Sélecteur avec marquage

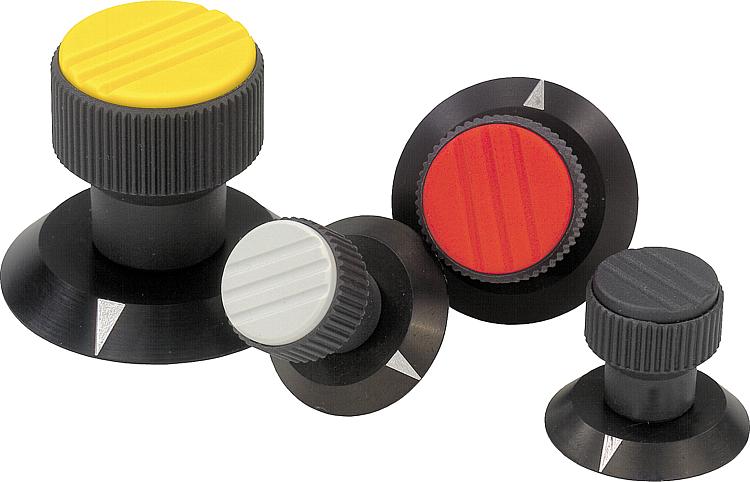

Description de l'article/illustrations du produit

DescriptionMatière :Bouton strié thermoplastique.
Rondelle en aluminium.Finition :Aluminium anodisé noir.Nota :Le repère «flèche» est gravé après l'anodisation. L'alésage H7 (moyeu) permet d'assurer une excellente tenue sur l'arbre sans jeu.

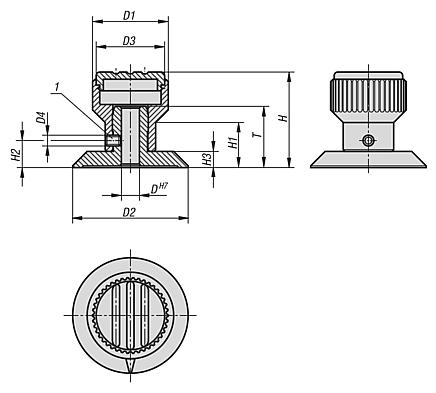

Δ Indiquer le code couleur de la pastille ici. Pour la couleur gris foncé il n’y a pas de code.Indication de dessin :

1) Vis de fixation

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06105 Sélecteur avec marquage

244 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Couleur capsule	D	D1	D2	D3	D4	H	H1	H2	H3	T	Prix
06105-105	gris foncé RAL 7021	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	10,21 €
06105-1051	orange RAL 2004	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	10,21 €
06105-1052	vert sécurité RAL 6032	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	10,21 €
06105-1053	bleu RAL 5017	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	10,21 €
06105-1055	gris clair RAL 7035	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	10,21 €
06105-1056	rouge traffic RAL 3020	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	10,21 €
06105-1057	jaune colza RAL 1021	5	21	32	19	M3	26,5	12,5	7,5	4,5	17	10,21 €
06105-206	gris foncé RAL 7021	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	11,96 €
06105-2061	orange RAL 2004	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	11,96 €
06105-2062	vert sécurité RAL 6032	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	11,96 €
06105-2063	bleu RAL 5017	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	11,96 €
06105-2065	gris clair RAL 7035	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	11,96 €
06105-2066	rouge traffic RAL 3020	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	11,96 €
06105-2067	jaune colza RAL 1021	6	26	40	23	M4	31,5	15	9,5	5,5	20,5	11,96 €
06105-308	gris foncé RAL 7021	8	34	52	31	M4	43	20	12	7	22	14,43 €
06105-3081	orange RAL 2004	8	34	52	31	M4	43	20	12	7	22	14,43 €
06105-3082	vert sécurité RAL 6032	8	34	52	31	M4	43	20	12	7	22	14,43 €
06105-3083	bleu RAL 5017	8	34	52	31	M4	43	20	12	7	22	14,43 €
06105-3085	gris clair RAL 7035	8	34	52	31	M4	43	20	12	7	22	14,43 €
06105-3086	rouge traffic RAL 3020	8	34	52	31	M4	43	20	12	7	22	14,43 €
06105-3087	jaune colza RAL 1021	8	34	52	31	M4	43	20	12	7	22	14,43 €
