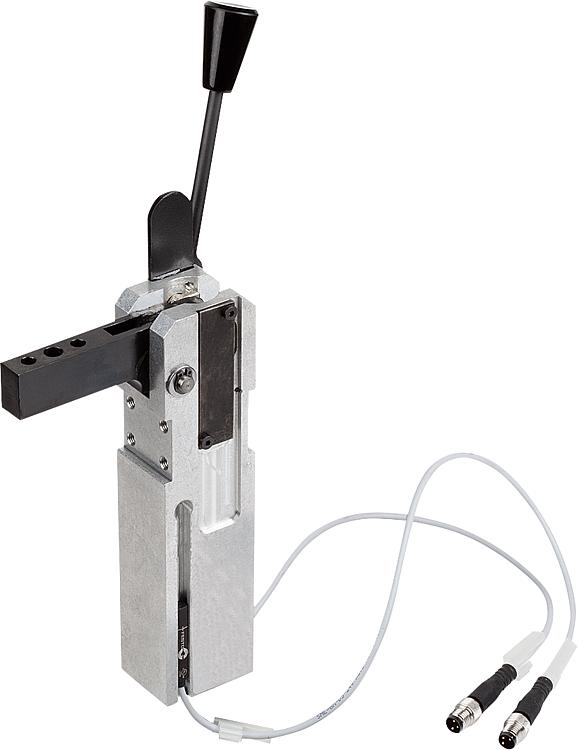

05652_MEMini sauterelle avec détecteur pneumatique de fin de course |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps: aluminium haute résistance.
Bras de serrage: acier.Finition :Bras de serrage: bruni.Nota :La mini sauterelle se distingue particulièrement par ses faibles dimensions, le positionnement exact du bras de serrage et sa structure légère. Les mini sauterelles sont parfaitement autobloquantes. La force de serrage est garantie même si la pression diminue, la position au-delà du point mort étant atteinte par le levier basculant intégré sur le bras de serrage. Les mini sauterelles ne nécessitent pas d’entretien grâce à un graissage permanent et des coussinets spéciaux. Elles peuvent fonctionner avec de l’air sec et exempt d’huile.
Fermeture et verrouillage manuels via un système de fermeture manuel.
Ouverture et fermeture pneumatiques.
Attention : une vanne à 5/3 voies est nécessaire, position centrale mise à l'atmosphère.Sur demande :Bras de serrage sans perçages.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
| Référence | Taille
| Couple de serrage
Nm
avec 5 bar | Couple de
maintien
Nm | Pression de service
en bar avec
air exempt d’huile | Pression maximale
en bar avec
air exempt d’huile | B1 | B2 | B4 | B5 | B6 | B7 | B8 | B10 | B11 | B12 | B15 | B16 | B17 | CAO | Acc. | Prix | Commander |
|---|
| 05652-081111 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 |  | | 596,76 € | | | 05652-081112 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 | | | 596,76 € | | | 05652-151111 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 696,70 € | | | 05652-151112 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 696,70 € | | | 05652-251111 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 768,49 € | | | 05652-251112 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 768,49 € | |
| Référence | Taille
| D1
| D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L8 | L9 | L10 | L12 | L14 | R | Système de fermeture manuel | CAO | Acc. | Prix | Commander |
|---|
| 05652-081111 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | gauche | | | 596,76 € | | | 05652-081112 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | droite | | | 596,76 € | | | 05652-151111 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | gauche | | | 696,70 € | | | 05652-151112 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | droite | | | 696,70 € | | | 05652-251111 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | gauche | | | 768,49 € | | | 05652-251112 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | droite | | | 768,49 € | |
