        Vis orientable

Description de l'article/illustrations du produit

DescriptionMatière :Bouton étoile : thermoplastique.
Insert acier.
Rondelle : acier 140 HV.
Vis d'articulation : acier, classe de résistance 8.8.
Axe d'articulation : acier de traitement 1.1181.Finition :Bouton étoile. Insert acier zingué passivé bleu
Rondelle coloris naturel.
Vis d'articulation brunie.
Axes d'articulation traité, rectifié, naturels.Nota :Les vis orientables sont livrées non montées.
Les anneaux élastiques adaptés sont joints.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05660 Vis orientable

208 kB

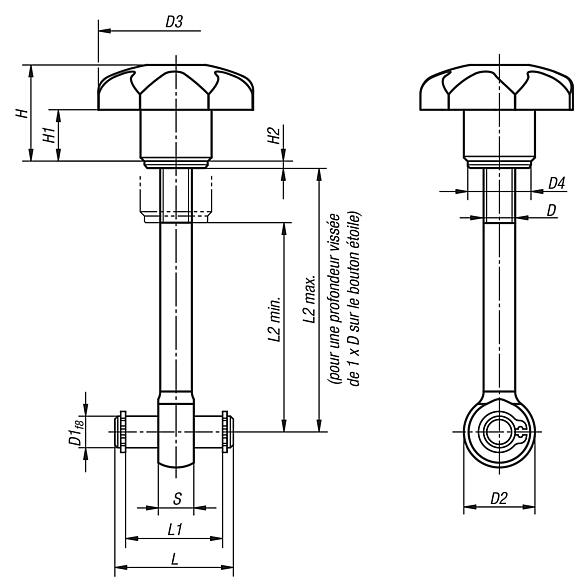

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	D3	D4	H	H1	H2	L	L1	L2 min.	L2 max.	S	Prix
05660-06050	M6	6	14	32	12	20	10	1,6	22	17	32	44	7	7,81 €
05660-06075	M6	6	14	32	12	20	10	1,6	22	17	57	69	7	8,41 €
05660-08050	M8	8	18	40	16	24	13	1,6	30	25	28	42	9	8,49 €
05660-08075	M8	8	18	40	16	24	13	1,6	30	25	53	67	9	9,14 €
05660-10075	M10	10	20	50	20	31	17	2	37	32	49	65	12	10,73 €
05660-10100	M10	10	20	50	20	31	17	2	37	32	74	90	12	11,60 €
