        Crampon plaqueur

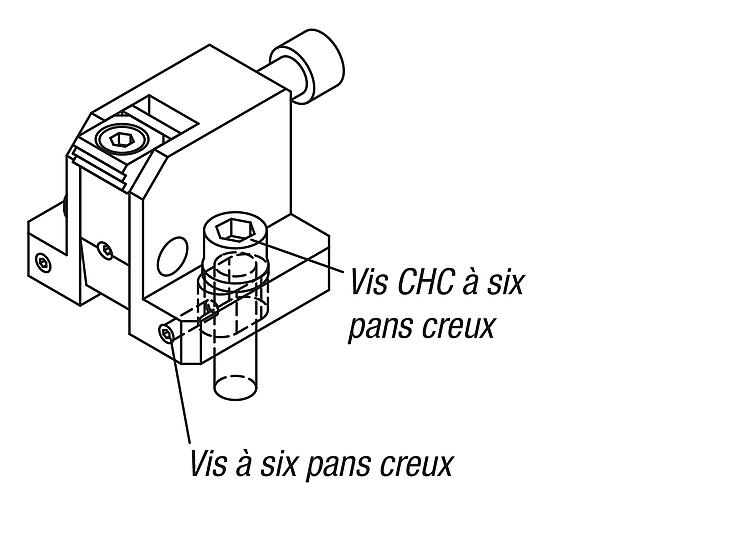

Description de l'article/illustrations du produit

DescriptionMatière :Corps et bras en acier de traitement.
Mors de serrage en acier à outils.Finition :Corps bruni.
Bras et mors de serrage traité et bruni.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04575 Crampon plaqueur

262 kB

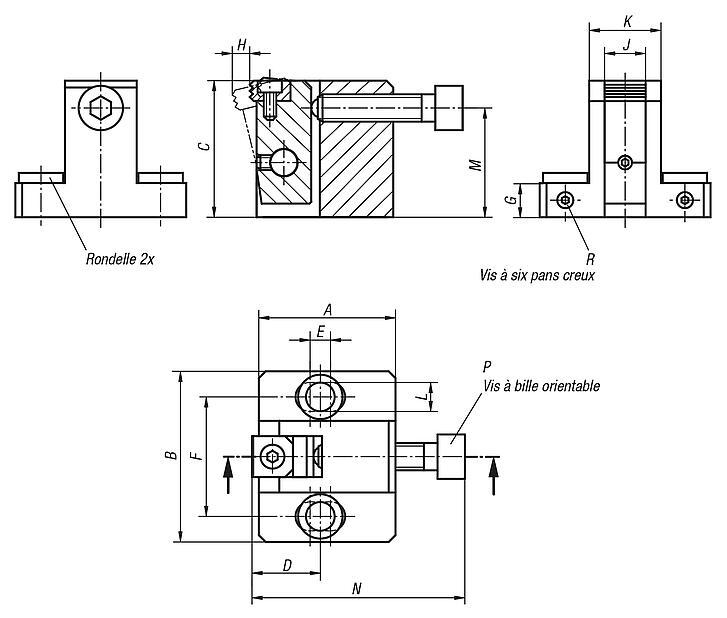

Dessins

Sélection/filtre d'articles

Référence	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	F=Force de serrage N	Couple de serrage Nm	Prix
04575-080400	40	50	40	20	6	35	10	5,3	12	21	8,5	32	62,5	M8 x 35	M4x10	15000	25	237,82 €
04575-100500	50	65	50	25	8	45	12	7,1	16	27	11	40	74	M10 x 40	M4x12	27000	50	267,55 €
04575-120600	60	70	60	30	10	50	15	8	20	31	13	48	91	M12 x 50	M5x15	38000	90	372,60 €
04575-160800	80	90	80	40	15	65	20	10,2	25	39	17	64	115	M16 x 60	M6x20	46000	130	446,20 €
