        Equerre avec et sans rainures en T Fonte grise

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Fonte grise EN GJL 250 stabilisée.Sur demande :Autres largeurs de rainure.Indication de dessin :

Surfaces usinées : +0,2 mm/ +0,5 mm
Surfaces brutes : ±2 mm

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01250 Equerre avec et sans rainures en T Fonte grise

194 kB

Renseignement technique positionnement des éléments de base

1,5 MB

Dessins (aperçu complet)

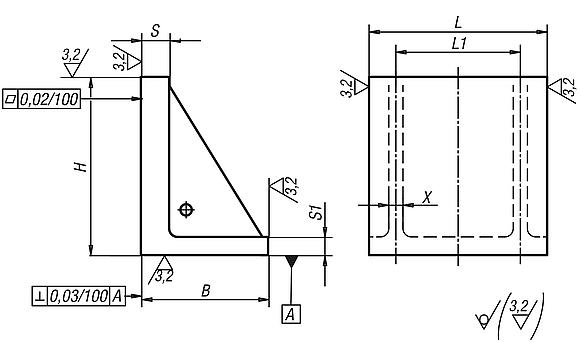

Equerre sans rainure en T, Fonte grise

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	L	L1	B	H	S	S1	X	Prix
01250-100125	sans rainure	100	40	100	125	20	10	10	151,64 €
01250-125160	sans rainure	125	100	100	160	20	10	10	192,80 €
01250-200250	sans rainure	200	120	125	250	30	15	15	327,00 €
01250-250300	sans rainure	250	200	150	300	40	20	20	625,60 €
01250-320370	sans rainure	320	280	200	370	50	25	25	1 572,05 €
01250-400450	sans rainure	400	280	265	450	60	30	30	2 195,35 €
01250-500550	sans rainure	500	360	315	550	70	35	35	3 422,40 €
01250-630640	sans rainure	630	520	350	640	80	40	35	4 290,65 €
01250-700750	sans rainure	700	600	400	750	80	40	40	4 949,60 €

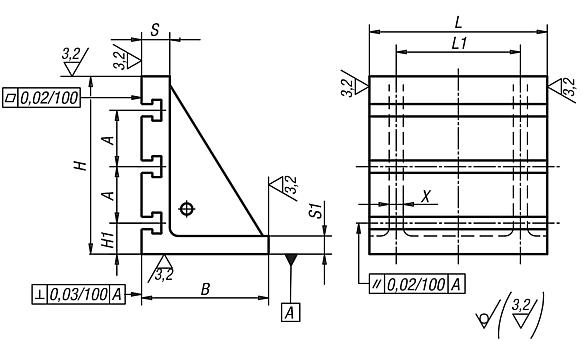

Equerre avec rainure en T, Fonte grise

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	L	L1	B	H	H1	S	S1	A	X	Rainure en T	Prix
01250-3203701	avec rainure en t	320	280	200	370	65	50	25	80	25	14	2 093,00 €
01250-4004501	avec rainure en t	400	280	265	450	75	60	30	100	30	18	2 921,00 €
01250-5005501	avec rainure en t	500	360	315	550	75	70	35	100	35	18	4 276,85 €
01250-6306401	avec rainure en t	630	520	350	640	80	80	40	160	35	22	Sur demande
01250-7007501	avec rainure en t	700	600	400	750	135	80	40	160	40	22	Sur demande
