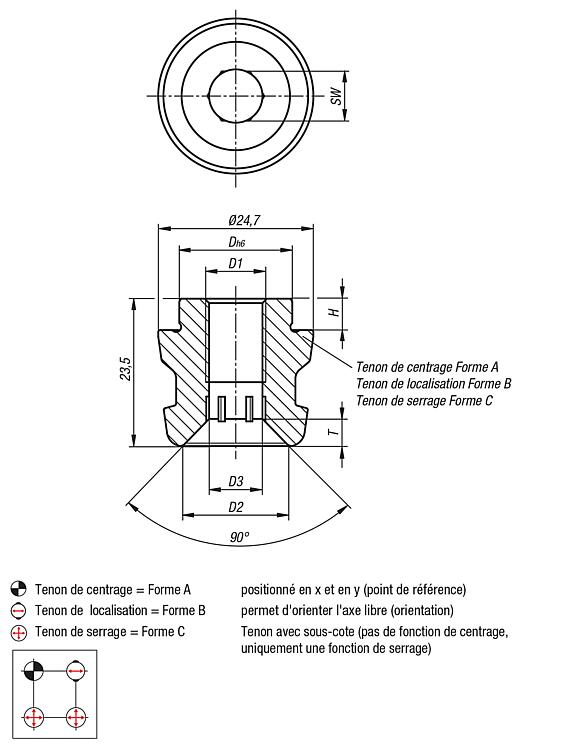

        Tenon de serrage UNILOCK à pas de 50 mm

Description de l'article/illustrations du produit

DescriptionMatière :Acier de cémentation.Finition :Corps de base oxydé.
Surfaces fonctionnelles trempées et rectifiées.Nota :Les tenons de serrage UNILOCK sont conçus pour le serrage et le positionnement des pièces à usiner et autres dispositifs.
Les tenons de serrage sont vissés sous la pièce et s'adaptent aux différents modules de base.

Les forces de serrage suivantes sont possibles en associant les broches de serrage UNILOCK aux vis de fixation M8 et M10 :
- Force de serrage (M8) 15 000 N
- Force de serrage (M10) 25 000 N
Force de serrage avec la vis CHC DIN EN ISO 4762 -12.9.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
