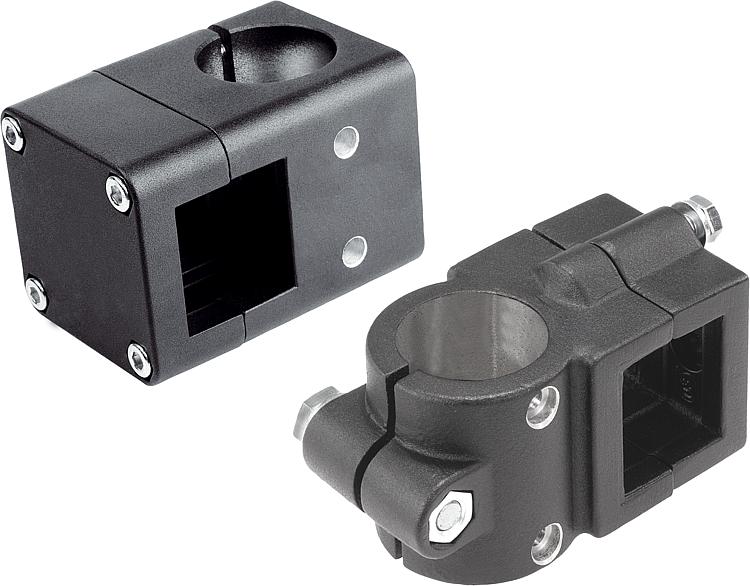

        Bride en croix aluminium pour unité linéaire

Description de l'article/illustrations du produit

DescriptionMatière :Fonte d'aluminium.
Vis de serrage avec écrou, acier.Finition :Laqué avec revêtement de poudre noire.
Vis de serrage avec écrou zingué.Sur demande :Manettes indexables pour fixation.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29125 Bride en croix aluminium pour unité linéaire

236 kB

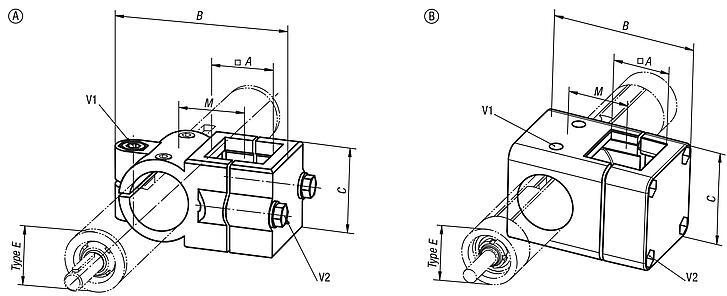

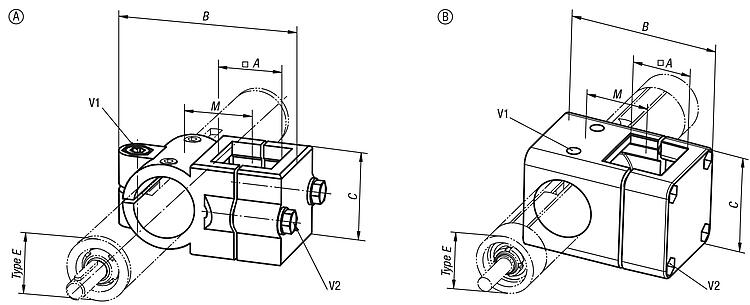

Dessins

Sélection/filtre d'articles

Référence	Forme	Type E	A	B	C	M	V1	V2	Prix
29125-3030	A	30	30	86	45	33	M8x35	M8x35	27,43 €
29125-4040	A	40	40	117	60	47	M10x50	M8x45	41,11 €
29125-5050	B	50	50	126	86	53	M8x50	M8x50	89,09 €
29125-3030	A	30	30	86	45	33	M8x35	M8x35	27,43 €
29125-4040	A	40	40	117	60	47	M10x50	M8x45	41,11 €
29125-5050	B	50	50	126	86	53	M8x50	M8x50	89,09 €
