        Bride en croix aluminium pour unité linéaire

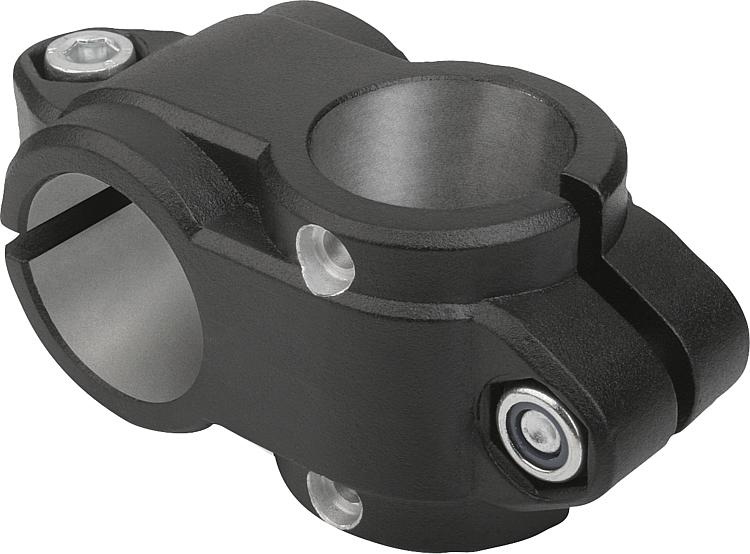

Description de l'article/illustrations du produit

DescriptionMatière :Fonte d'aluminium.
Vis à tête cylindrique DIN 7984 et écrou hexagonal DIN 985, acier.Finition :Laqué avec revêtement de poudre noire.
Vis à tête cylindrique et écrou hexagonal zingués.Sur demande :Manettes indexables pour fixation.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29120 Bride en croix aluminium pour unité linéaire

316 kB

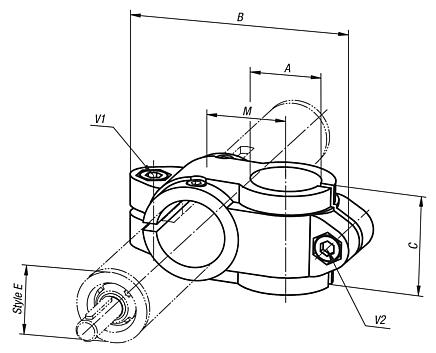

Dessins

Sélection/filtre d'articles

Référence	Type E	A	B	C	M	V1	V2	Prix
29120-1818	18	18	66	25,5	20	M6x16	M6x16	21,55 €
29120-3020	30	20	99	40	33	M8x25	M8x25	25,46 €
29120-3030	30	30	99	40	33	M8x25	M8x25	25,46 €
29120-4020	40	20	109	40	36	M10x30	M8x25	38,18 €
29120-4040	40	40	137	60	45	M10x30	M10x30	39,16 €
29120-5040	50	40	154	70	54	M10x35	M10x35	43,09 €
29120-5050	50	50	154	70	54	M10x35	M10x35	43,09 €
