        Bride en T Inox

Description de l'article/illustrations du produit

DescriptionMatière :

Inox coulée de précision 1.4308.
Vis CHC ISO 4762 et écrou ISO 4032, inox.
Vis H ISO 4017 ø à partir de 30 mm, inox.

Finition :Polissage électrolytique.Nota :Les brides ayant un diamètre de 30 et 40 mm sont pourvues d’un cache fileté en silicone, qui protège le filetage de la vis H des impuretés et des dégradations.Sur demande :Manettes indexables pour fixation.Accessoires :- tube rond et carré 29050Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29006 Bride en T Inox

653 kB

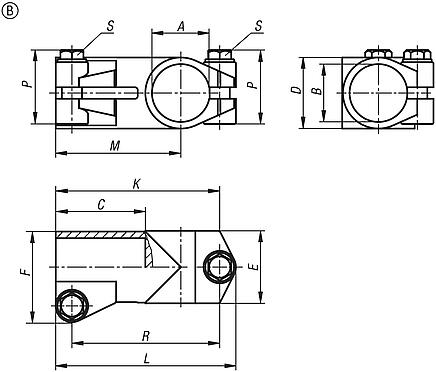

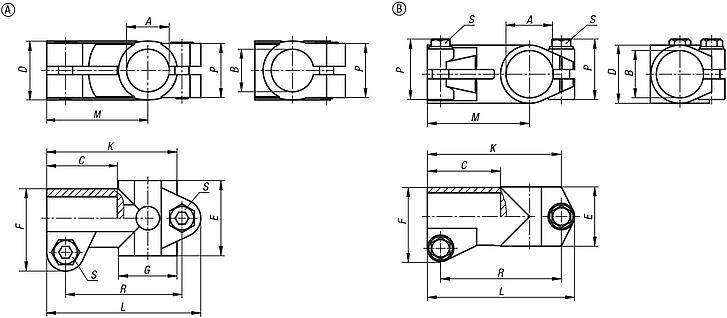

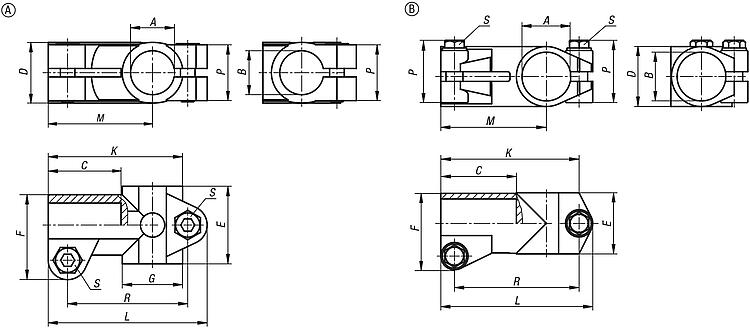

Dessins (aperçu complet)

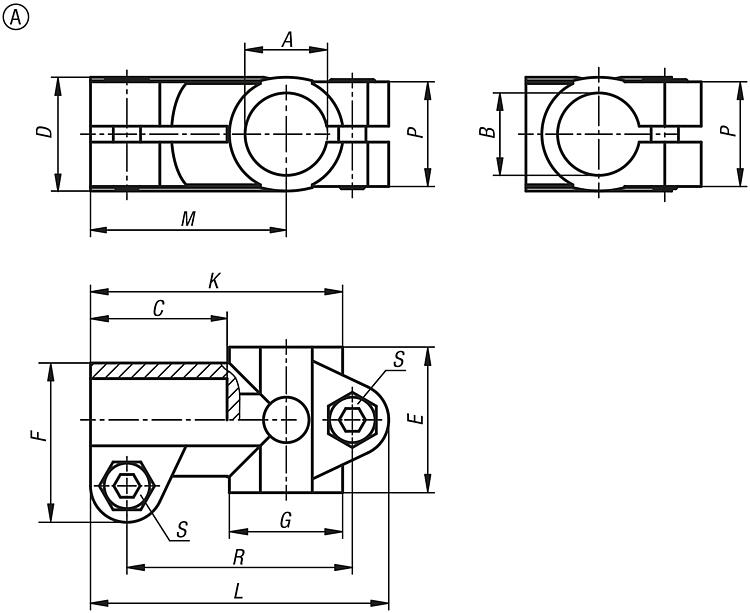

Bride en T en inox, forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	C	D	E	F	K	L	M	P	R	S	Prix
29006-11212	A	12,1	12,1	30,5	25	32	35	55,5	65,5	43	23	49,5	M6x18	32,96 €
29006-11414	A	14,1	14,1	30,5	25	32	35	55,5	65,5	43	23	49,5	M6x18	32,96 €
29006-11616	A	16,1	16,1	30,5	25	32	35	55,5	65,5	43	23	49,5	M6x18	32,96 €
29006-11818	A	18,1	18,1	30,5	25	32	35	55,5	65,5	43	23	49,5	M6x18	32,96 €
29006-12020	A	20,1	20,1	30,5	25	32	35	55,5	65,5	43	23	49,5	M6x18	36,43 €
