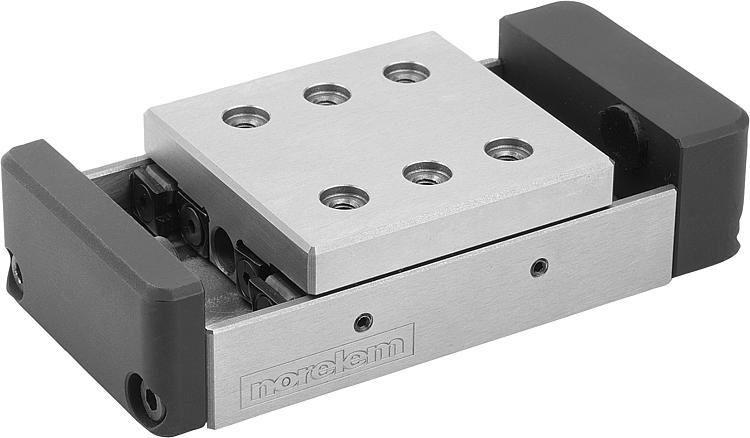

        Tables de guidage de précision à palier à rouleaux avec butées et perçages de positionnement

Description de l'article/illustrations du produit

DescriptionMatière :EN-GJL-250.
Finition :Surface : rectifiée.Nota :Ces tables de guidage de précision sont utilisées dans la construction de machines et de dispositifs, la technique de mesure, les instruments optiques et la mécanique de précision.

Les données de charge (F) indiquées sont valables pour une durée de vie de 1 million de cycles.
Les données de moments de torsion sont indiquées uniquement pour les chariots centrés.

Sur les faces inférieures et supérieures du chariot, on trouve un point de centrage supplémentaire au niveau des trous taraudés D2 et D3. En combinaison avec nos douilles de centrage 20240, d'autres éléments de liaison peuvent être montés avec précision sur le chariot.

F = charge admissible en utilisation dynamique ou statique.
TI E/E1 = nombre de trous de fixation E/E1/M sur la partie inférieure.
TA E/E1 = nombre de trous de fixation E/E1//M sur la partie supérieure.
TI E4 = nombre de trous de fixation E4/D1 sur la partie inférieure.
TA E2 = nombre de trous de fixation E2/D1 sur la partie supérieure.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21068 Tables de guidage de précision à palier à rouleaux avec butées et perçages de positionnement

282 kB

norelem Notice Tables de guidage 2020

1,3 MB

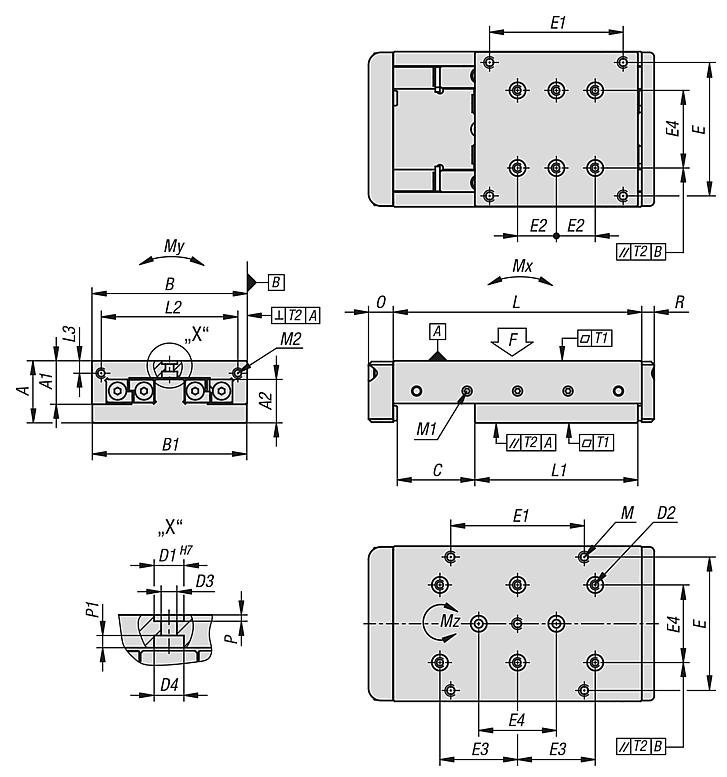

Dessins

Sélection/filtre d'articles

Référence	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	E4	TI E/E1	TA E/E1	TA E4	TA E2	Prix
21068-040065	20	13	13	40	39,5	15	5	M3	3,3	6,5	30	15	20	20	20	4	6	6	6	573,17 €
21068-040080	20	13	13	40	39,5	30	5	M3	3,3	6,5	30	15	20	20	20	4	8	6	6	689,72 €
21068-050105	25	17	16,3	50	49,5	20	7	M4	4,3	8	-	-	28	28	28	-	-	6	8	563,70 €
21068-050130	25	17	16,3	50	49,5	45	7	M4	4,3	8	-	-	28	28	28	-	-	6	10	823,89 €
21068-060080	25	17	16,3	60	59,5	20	7	M4	4,3	8	-	-	17	34	34	-	-	6	6	573,71 €
21068-060180	25	17	16,3	60	59,5	70	7	M4	4,3	8	-	-	34	34	34	-	-	6	10	742,08 €
21068-100260	40	27,5	28	100	99,5	95	10	M5	5,3	10	86	86	50	50	50	4	6	6	10	1 175,56 €

Référence	L	L1	L2	L3	P	P1	O	R	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Prix
21068-040065	65	50	33	3,8	1,1	3,4	12	5	M3	M3	M3	0,02	0,02	120	1	4	3	573,17 €
21068-040080	80	50	33	3,8	1,1	3,4	12	5	M3	M3	M3	0,02	0,02	80	3	5	5	689,72 €
21068-050105	105	80	40	5,5	1,6	3,2	15,5	8	-	M3	M4	0,02	0,02	520	10	11	15	563,70 €
21068-050130	130	80	40	5,5	1,6	3,2	15,5	8	-	M3	M4	0,02	0,02	263	23	19	33	823,89 €
21068-060080	80	55	50	5,5	1,6	3,2	15,5	8	-	M3	M4	0,02	0,02	265	3	11	7	573,71 €
21068-060180	180	105	50	5,5	1,6	3,2	15,5	8	-	M3	M4	0,02	0,02	305	23	23	34	742,08 €
21068-100260	260	160	86	8	2,1	4,1	16	8	M6	M6	M6	0,03	0,03	1050	89	119	151	1 175,56 €
