        Excentrique hélicoïdal

Description de l'article/illustrations du produit

DescriptionMatière :Acier de cémentation 1.7131 (pour profils).Finition :Disque : découpé à la scie, ébavuré.
Centrage.
Marquage début et fin du segment hélicoïdal.Nota :Notre disque excentrique convient pour toutes les applications qui font appel à un serrage ou un blocage irréversible.
Le disque est actionné soit mécaniquement, par un arbre passant par son centre ou par un levier fixé sur le côté, soit par une commande pneumatique ou hydraulique. En cas de chute de pression, le disque reste bloqué, ce qui procure une sécurité supplémentaire aux systèmes de serrage pneumatiques ou hydrauliques.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04360 Excentrique hélicoïdal

145 kB

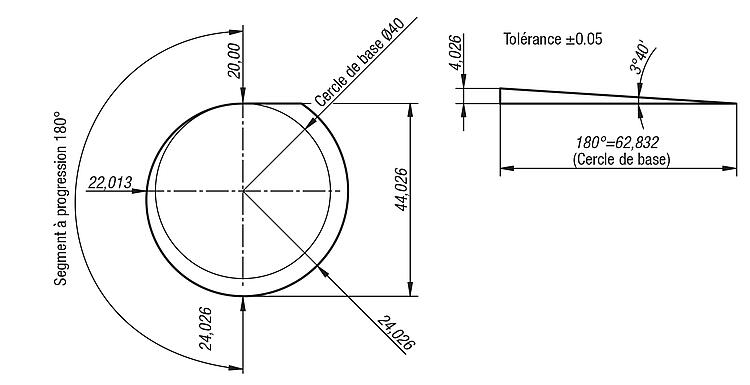

Dessins

Sélection/filtre d'articles

Référence	Cercle de base, Ø	Epaisseur du disque	CAO	Acc.	Prix	Commander
04360-14	40	14			14,12 €
04360-20	40	20			15,97 €

Autres articles de cette catégorie

<< | < | 1-10 | 11-20 | 21-26 | > | >>

04232

Levier à serrage rapide en plastique avec taraudage et filetage, rondelle de pression en plastique et métal et goujon fileté en acier ou en inox

04232

Levier à serrage rapide en aluminium avec taraudage et filetage, rondelle de pression en plastique et métal et goujon fileté en acier ou en inox

04232

Levier à serrage rapide en acier avec taraudage et filetage, rondelle de pression en plastique et métal et goujon fileté en acier

04232

Levier à serrage rapide en inox avec taraudage et filetage, rondelle de pression en plastique et métal et goujon fileté en inox

Levier à serrage rapide en inox avec taraudage ou filetage, rondelle de pression et goujon fileté en inox

Levier à serrage rapide en aluminium avec taraudage ou filetage, rondelle de pression en plastique et goujon fileté en acier ou en inox

Levier à serrage rapide en inox avec taraudage ou filetage, rondelle de pression en plastique et goujon fileté en inox

Levier à serrage rapide en plastique avec taraudage ou filetage, rondelle de pression en plastique et goujon fileté en acier ou en inox

Levier à serrage rapide en acier avec taraudage ou filetage, rondelle de pression en plastique et goujon fileté en acier

Levier à serrage rapide en plastique réglable avec filetage, rondelle de pression en plastique et métal et goujon fileté en acier ou en inox

<< | < | 1-10 | 11-20 | 21-26 | > | >>

Panier

Nombre d'articles :

Montant :

0,00 €

ajouter au panier

Commande rapide / Vérification de la disponibilitéCommander directement l'article ou vérifier sa disponibilité.afficher

Imprimer

Recommander

Top

Tél. : +49 71 45/206-44 à 45 · Fax : +49 71 45/206-83

Excentrique hélicoïdal

Description de l'article/illustrations du produit

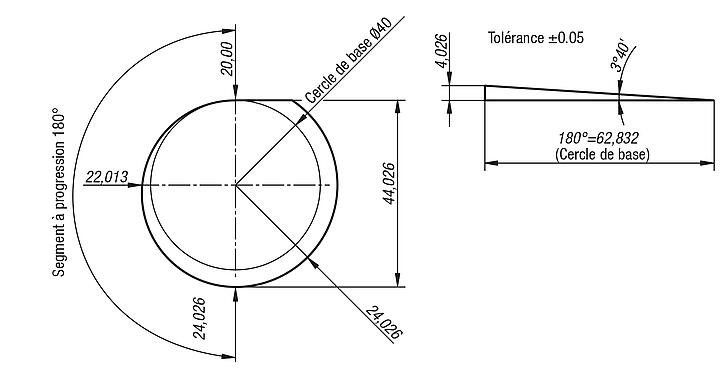

Dessins
