        Levier à serrage rapide en aluminium réglable avec filetage, rondelle de pression en plastique et métal et goujon fileté en acier ou en inox

Description de l'article/illustrations du produit

DescriptionMatière :

Poignée en fonte d'aluminium EN AC-46200.
Rondelle de pression en plastique renforcé de fibre de verre PA 66 GF 35-X.
Axe en inox 1.4305.
Goujon et rondelle en acier, classe de résistance 5.8 ou inox 1.4305.

Finition :Poignée, laquage poudre noire microstructuré ou rouge RAL 3003 microstructuré.
Rondelle de pression noire.
Axes d'articulation naturels.
Goujon et rondelle acier zingués passivés bleu ou inox naturelNota :Les leviers à serrage rapide réglables sont utilisés lorsque le serrage doit être obtenu avec une position du levier bien définie (espaces réduits). La position exacte du levier de tension est réglée avec un tournevis.

Les matières plastiques ont la particularité de se déformer sous l'effet des charges (au fil du temps).Indication de dessin :

1) Vis de réglage du levier de tension

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04233 Levier à serrage rapide en aluminium réglable avec filetage, rondelle de pression en plastique et métal et goujon fileté en acier ou en inox

163 kB

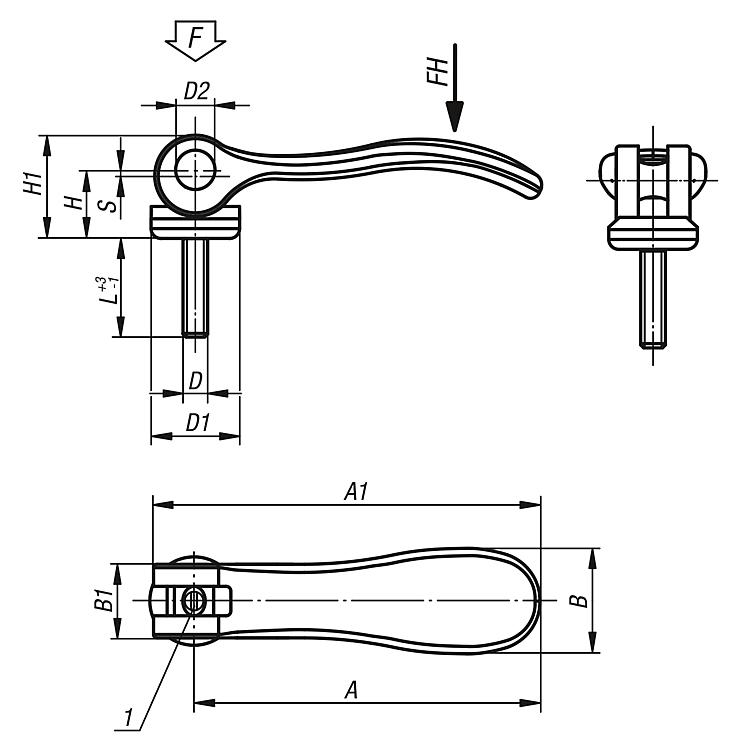

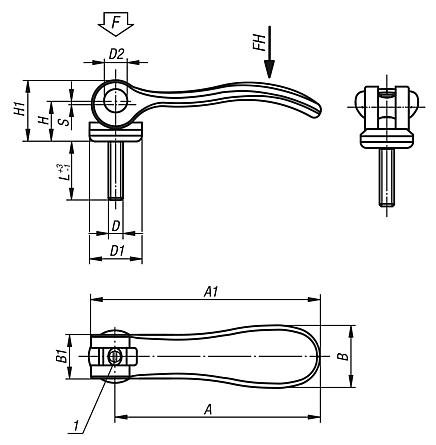

Dessins

Sélection/filtre d'articles

Référence	Matière	Couleur du corps de base	D	D1	D2	B	B1	H	H1	A	A1	Course S	L	Force de serrage F (kN)	Force manuelle FH (N)	Prix
04233-9501103X10	acier	noir	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	8,25 €
04233-9501103X15	acier	noir	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	8,25 €
04233-9501103X30	acier	noir	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	8,25 €
04233-9501104X10	acier	noir	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	8,25 €
04233-9501104X15	acier	noir	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	8,25 €
04233-9501104X30	acier	noir	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	8,25 €
04233-0501104X15	acier	noir	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	2,5	100	8,54 €
04233-0501104X20	acier	noir	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	8,54 €
04233-0501104X30	acier	noir	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	8,54 €
04233-0501105X20	acier	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	8,54 €
04233-0501105X30	acier	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	8,54 €
04233-0501105X40	acier	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	2,5	100	9,13 €
04233-0501105X50	acier	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	2,5	100	9,13 €
04233-1501105X20	acier	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	9,03 €
04233-1501105X30	acier	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	9,03 €
04233-1501105X40	acier	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	9,66 €
04233-1501105X50	acier	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	9,66 €
04233-1501106X20	acier	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	9,03 €
04233-1501106X30	acier	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	9,03 €
04233-1501106X40	acier	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	9,66 €
04233-1501106X50	acier	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	9,66 €
04233-2501108X25	acier	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	9,96 €
04233-2501108X30	acier	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	9,96 €
04233-2501108X40	acier	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	10,35 €
04233-2501108X50	acier	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	10,35 €
04233-2501110X25	acier	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	9,96 €
04233-2501110X30	acier	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	9,96 €
04233-2501110X40	acier	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	10,35 €
04233-2501110X50	acier	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	10,35 €
04233-9511103X10	acier inoxydable	noir	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	11,67 €
04233-9511103X15	acier inoxydable	noir	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	11,67 €
04233-9511103X30	acier inoxydable	noir	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	11,67 €
04233-9511104X10	acier inoxydable	noir	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	11,67 €
04233-9511104X15	acier inoxydable	noir	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	11,67 €
04233-9511104X30	acier inoxydable	noir	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	11,67 €
04233-0511104X15	acier inoxydable	noir	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	2,5	100	12,19 €
04233-0511104X20	acier inoxydable	noir	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	12,19 €
04233-0511104X30	acier inoxydable	noir	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	12,19 €
04233-0511105X20	acier inoxydable	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	12,19 €
04233-0511105X30	acier inoxydable	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	12,19 €
04233-0511105X40	acier inoxydable	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	2,5	100	12,95 €
04233-0511105X50	acier inoxydable	noir	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	2,5	100	12,95 €
04233-1511105X20	acier inoxydable	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	13,57 €
04233-1511105X30	acier inoxydable	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	13,57 €
04233-1511105X40	acier inoxydable	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	14,48 €
04233-1511105X50	acier inoxydable	noir	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	14,48 €
04233-1511106X20	acier inoxydable	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	13,57 €
04233-1511106X30	acier inoxydable	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	13,57 €
04233-1511106X40	acier inoxydable	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	14,48 €
04233-1511106X50	acier inoxydable	noir	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	14,48 €
04233-2511108X25	acier inoxydable	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	14,96 €
04233-2511108X30	acier inoxydable	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	14,96 €
04233-2511108X40	acier inoxydable	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	15,97 €
04233-2511108X50	acier inoxydable	noir	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	15,97 €
04233-2511110X25	acier inoxydable	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	14,96 €
04233-2511110X30	acier inoxydable	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	14,96 €
04233-2511110X40	acier inoxydable	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	15,97 €
04233-2511110X50	acier inoxydable	noir	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	15,97 €
04233-9501403X10	acier	rouge rubis RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	8,25 €
04233-9501403X15	acier	rouge rubis RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	8,25 €
04233-9501403X30	acier	rouge rubis RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	8,25 €
04233-9501404X10	acier	rouge rubis RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	8,25 €
04233-9501404X15	acier	rouge rubis RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	8,25 €
04233-9501404X30	acier	rouge rubis RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	8,25 €
04233-0501404X15	acier	rouge rubis RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	2,5	100	8,54 €
04233-0501404X20	acier	rouge rubis RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	8,54 €
04233-0501404X30	acier	rouge rubis RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	8,54 €
04233-0501405X20	acier	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	8,54 €
04233-0501405X30	acier	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	8,54 €
04233-0501405X40	acier	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	2,5	100	9,13 €
04233-0501405X50	acier	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	2,5	100	9,13 €
04233-1501405X20	acier	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	9,03 €
04233-1501405X30	acier	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	9,03 €
04233-1501405X40	acier	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	9,66 €
04233-1501405X50	acier	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	9,66 €
04233-1501406X20	acier	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	9,03 €
04233-1501406X30	acier	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	9,03 €
04233-1501406X40	acier	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	9,66 €
04233-1501406X50	acier	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	9,66 €
04233-2501408X25	acier	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	9,96 €
04233-2501408X30	acier	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	9,96 €
04233-2501408X40	acier	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	10,35 €
04233-2501408X50	acier	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	10,35 €
04233-2501410X25	acier	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	9,96 €
04233-2501410X30	acier	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	9,96 €
04233-2501410X40	acier	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	10,35 €
04233-2501410X50	acier	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	10,35 €
04233-9511403X10	acier inoxydable	rouge rubis RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	11,67 €
04233-9511403X15	acier inoxydable	rouge rubis RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	11,67 €
04233-9511403X30	acier inoxydable	rouge rubis RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	11,67 €
04233-9511404X10	acier inoxydable	rouge rubis RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	11,67 €
04233-9511404X15	acier inoxydable	rouge rubis RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	11,67 €
04233-9511404X30	acier inoxydable	rouge rubis RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	11,67 €
04233-0511404X15	acier inoxydable	rouge rubis RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	2,5	100	12,19 €
04233-0511404X20	acier inoxydable	rouge rubis RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	12,19 €
04233-0511404X30	acier inoxydable	rouge rubis RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	12,19 €
04233-0511405X20	acier inoxydable	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	12,19 €
04233-0511405X30	acier inoxydable	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	12,19 €
04233-0511405X40	acier inoxydable	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	2,5	100	12,95 €
04233-0511405X50	acier inoxydable	rouge rubis RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	2,5	100	12,95 €
04233-1511405X20	acier inoxydable	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	13,57 €
04233-1511405X30	acier inoxydable	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	13,57 €
04233-1511405X40	acier inoxydable	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	14,48 €
04233-1511405X50	acier inoxydable	rouge rubis RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	14,48 €
04233-1511406X20	acier inoxydable	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	13,57 €
04233-1511406X30	acier inoxydable	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	13,57 €
04233-1511406X40	acier inoxydable	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	14,48 €
04233-1511406X50	acier inoxydable	rouge rubis RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	14,48 €
04233-2511408X25	acier inoxydable	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	14,96 €
04233-2511408X30	acier inoxydable	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	14,96 €
04233-2511408X40	acier inoxydable	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	15,97 €
04233-2511408X50	acier inoxydable	rouge rubis RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	15,97 €
04233-2511410X25	acier inoxydable	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	14,96 €
04233-2511410X30	acier inoxydable	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	14,96 €
04233-2511410X40	acier inoxydable	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	15,97 €
04233-2511410X50	acier inoxydable	rouge rubis RAL 3003	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	15,97 €
