        Pied fileté DIN 6320 (Version 1971)

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier de traitement.Finition :Bruni.Nota :Les têtes d’appui 02010 et 02020 peuvent également servir de pieds.Indication de dessin :

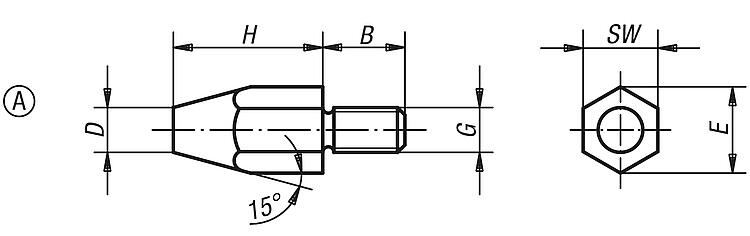

Forme A : surface d’appui lisse

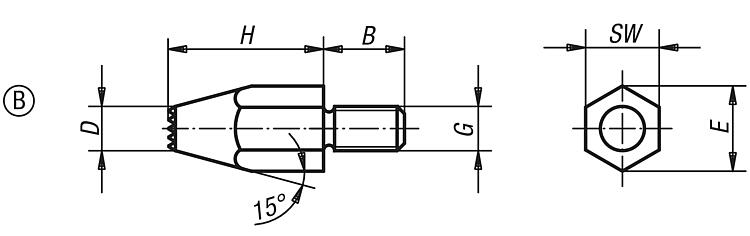

Forme B : avec picots carbure

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02030 Pied fileté DIN 6320 (Version 1971)

161 kB

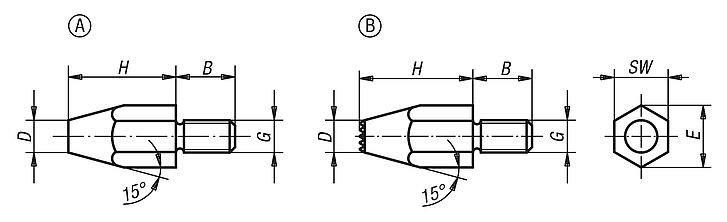

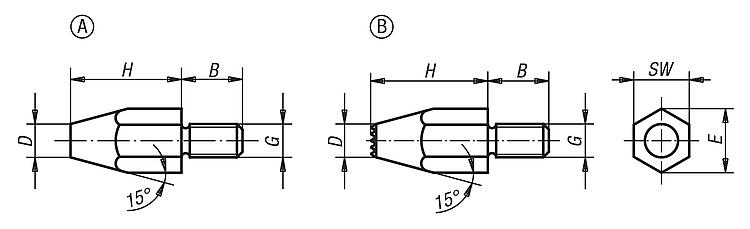

Dessins (aperçu complet)

Pied fileté, forme A, surface d'appui lisse

plus d'infos

Dessins

Pied fileté, forme A, surface d'appui lisse

Sélection/filtre d'articles

Référence	Forme	D	G	H	B	E	SW	Prix
02030-06	A	8	M6	10	11	11,5	10	1,33 €
02030-061	A	6	M6	20	11	11,5	10	1,43 €
02030-08	A	10	M8	15	13	15	13	1,54 €
02030-081	A	9	M8	30	13	15	13	2,00 €
02030-10	A	13	M10	20	16	19,6	17	2,50 €
02030-101	A	13	M10	40	16	19,6	17	3,15 €
02030-12	A	15	M12	25	20	21,9	19	3,24 €
02030-121	A	15	M12	50	20	21,9	19	4,15 €
