        Equerre double

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Les surfaces de référence sont usinées.Nota :Les faces d’appui des équerres sont prévues pour recevoir les plaques de base 01127, procurant ainsi une interchangeabilité rationnelle des dispositifs de serrage. Le positionnement des équerres doubles sur la machine s’effectue à l’aide de cimblots, réf. 03110 et de lardons, réf. 03240. Les anneaux de levage pour le transport sont fournis.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01267 Equerre double

155 kB

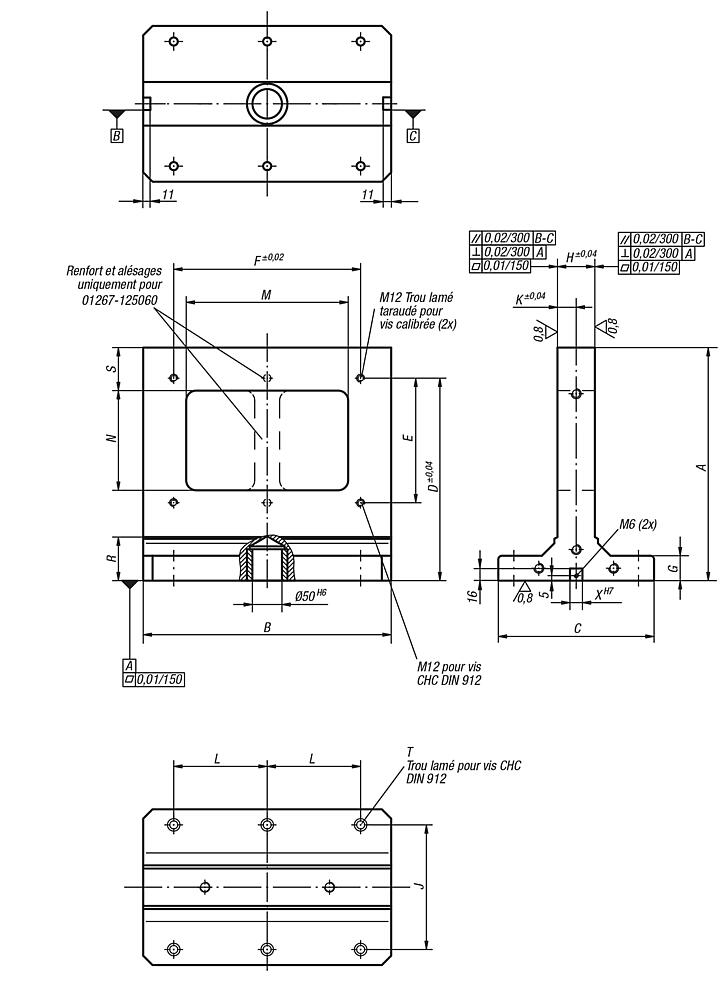

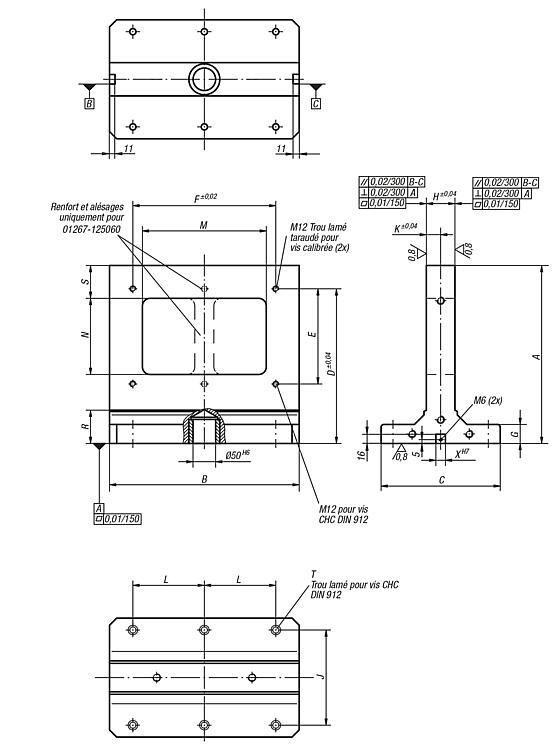

Dessins

Sélection/filtre d'articles

Référence	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T	X	Statut	CAO	Acc.	Prix	Commander
01267-124050	474	498	250	425	300	400	40	70	200	35	200	360	260	70	69	M12	14	fin de série			2 839,35 €
01267-125060	574	598	300	525	400	500	50	70	200	35	200	458	360	75	70	M16	18	fin de série			3 780,05 €
