        Bride de pied aluminium pour unité linéaire

Description de l'article/illustrations du produit

DescriptionMatière :Fonte d'aluminium.
Vis à tête cylindrique DIN 7984 et écrou hexagonal DIN 985, acier.Finition :Laqué avec revêtement de poudre noire.
Vis à tête cylindrique et écrou hexagonal zingués.Sur demande :Manettes indexables pour fixation.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29135 Bride de pied aluminium pour unité linéaire

247 kB

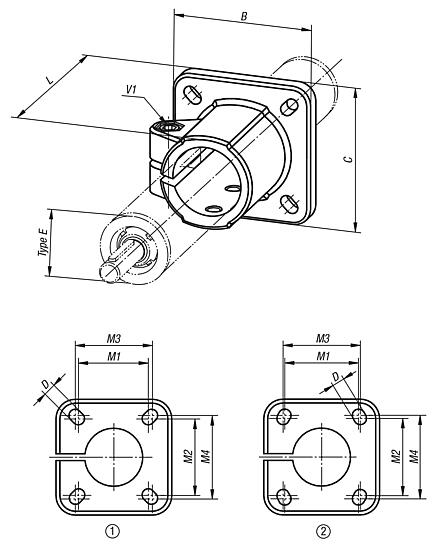

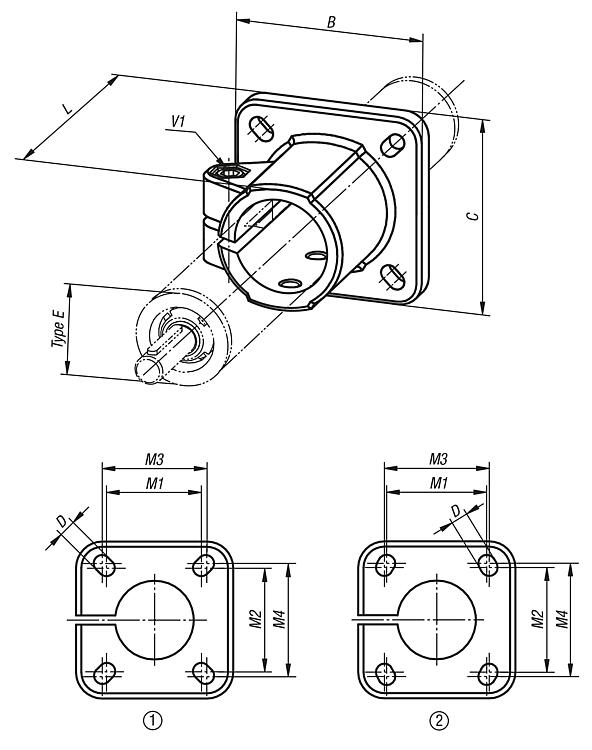

Dessins

Sélection/filtre d'articles

Référence	Gabarit des perçages	Type E	B	C	D	L	M1	M2	M3	M4	V1	Prix
29135-18	1	18	42	42	5,5	37	28	28	30	30	M6x20	23,49 €
29135-30	2	30	60	60	6,5	50	40	42	42	45	M8x25	19,98 €
29135-40	1	40	90	90	8,5	70	60	60	64	64	M10x30	34,26 €
29135-50	1	50	105	105	10,5	85	74	74	80	80	M10x35	38,07 €
