24225Palier à semelle BPP |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps en acier.
Palier en acier à roulement 100Cr6.
Joint en caoutchouc NBR.Finition :Corps zingué.Nota :Le palier auto-aligneur est composé d'un roulement à bille étanche à une seule rangée de billes avec une bague extérieure sphérique monté dans un boîtier en tôle d'acier. La surface sphérique du palier permet de compenser les défauts d'alignement de l'arbre. Les paliers sont fabriqués avec une tolérance positive. Cela se traduit par l'utilisation d'arbres à tolérances h ou coulissants. Les arbres sont fixés à l‘aide de 2 vis sans tête décalées de 120° sur la bague intérieure.
Dans le cadre d'une utilisation normale, les paliers auto-aligneurs ne nécessitent pas d'entretien grâce au dispositif de lubrification à vie intégré.
La charge statique du boîtier doit être prise en considération. Elle est inférieure à la charge de base du palier.Plage de température :-15 °C jusqu’à +100 °C. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

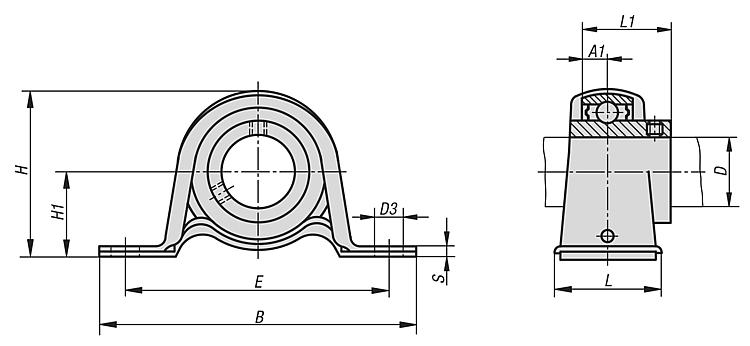

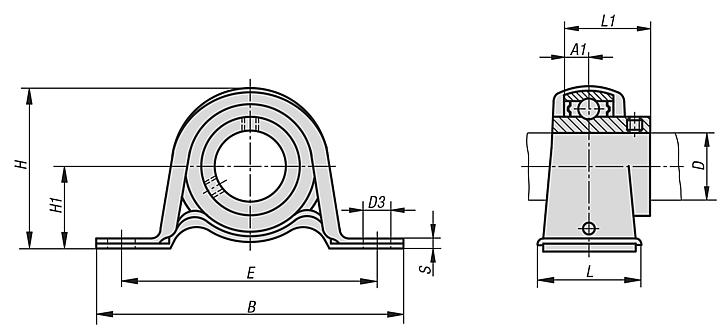

| Référence | Palier | Boîtier | D
| A1 | B | D3 | E | H | H1 | L | L1 | S | α | Vis de
fixation
| Charge statique
max. en
kN | CAO | Acc. | Prix | Commander |
|---|
| 24225-12201 | B 201 | PP 201 | 12 | 6 | 86 | 9,5 | 68 | 43,8 | 22,2 | 25 | 22 | 3,2 | 10° | M8 | 2,16 |  | | 11,53 € | | | 24225-15202 | B 202 | PP 202 | 15 | 6 | 86 | 9,5 | 68 | 43,8 | 22,2 | 25 | 22 | 3,2 | 10° | M8 | 2,16 | | | 10,86 € | | | 24225-17203 | B 203 | PP 203 | 17 | 6 | 86 | 9,5 | 68 | 43,8 | 22,2 | 25 | 22 | 3,2 | 10° | M8 | 2,16 | | | 10,14 € | | | 24225-20204 | B 204 | PP 204 | 20 | 7 | 98 | 9,5 | 76 | 50,5 | 25,4 | 32 | 25 | 3,2 | 10° | M8 | 2,62 | | | 9,96 € | | | 24225-25205 | B 205 | PP 205 | 25 | 7,5 | 108 | 11,5 | 86 | 56,5 | 28,6 | 32 | 27 | 4 | 10° | M10 | 3,72 | | | 10,89 € | | | 24225-30206 | B 206 | PP 206 | 30 | 8 | 117 | 11,5 | 95 | 66,3 | 33,3 | 38 | 30 | 4 | 10° | M10 | 4,41 | | | 15,20 € | | | 24225-35207 | B 207 | PP 207 | 35 | 8,5 | 129 | 11,5 | 106 | 78 | 39,7 | 42 | 32 | 4,6 | 10° | M10 | 4,9 | | | 20,41 € | |
