DescriptionDescription du produit :Les éléments de verrouillage sont utilisés pour relier de manière permanente deux composants dans n'importe quelle position angulaire. Les éléments de verrouillage avec denture intérieure (formes A-D) peuvent être librement associés aux éléments de verrouillage avec denture extérieure (formes E-H), en fonction de l'application et des possibilités de montage. Le ressort permet un passage rapide à une nouvelle position angulaire. Matière :Élément de verrouillage en acier ou Inox 1.4305.
Ressort en Inox 1.4310.
Vis CHC en acierou Inox A 2. Finition :Élément de verrouillage en acier bruni ou en Inox brillant.
Ressort brillant.
Vis CHC en acier de classe de résistance 8.8, noirci ou en Inox A2-70, brillant.Remarques concernant la commande :Pour chacun des éléments de verrouillage à denture intérieure de forme A et B sont incluses 2 vis CHC à six pans creux M3x8 ou M5x10.
Pour chacun des éléments de verrouillage à denture extérieure (formes E-H) est inclus un ressort en Inox. Nota :Pour la fixation d'éléments de verrouillage de forme A ou B, il convient d'utiliser des vis CHC selon DIN 7984 à six pans creux, à tête courte.Fonction :On utilise les éléments de verrouillage pour l'ajustement rotatif de pièces. Les possibilités de fixation peuvent être revues en fonction de l'application.Accessoires :Vis CHC DIN 912/DIN EN ISO 4762

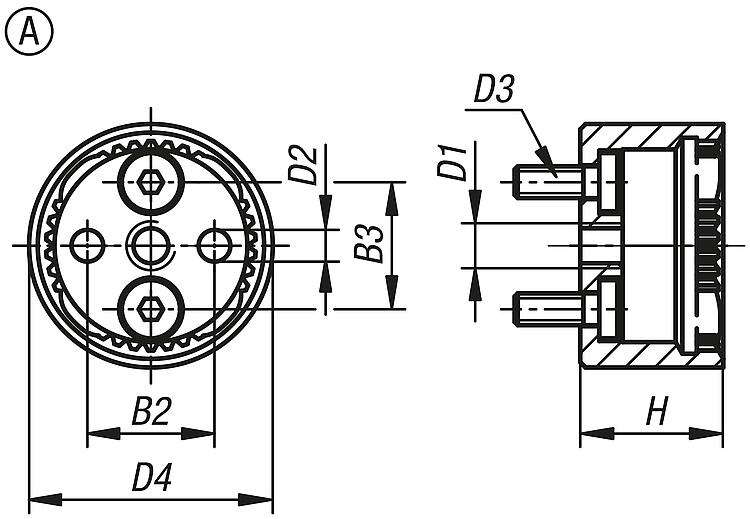

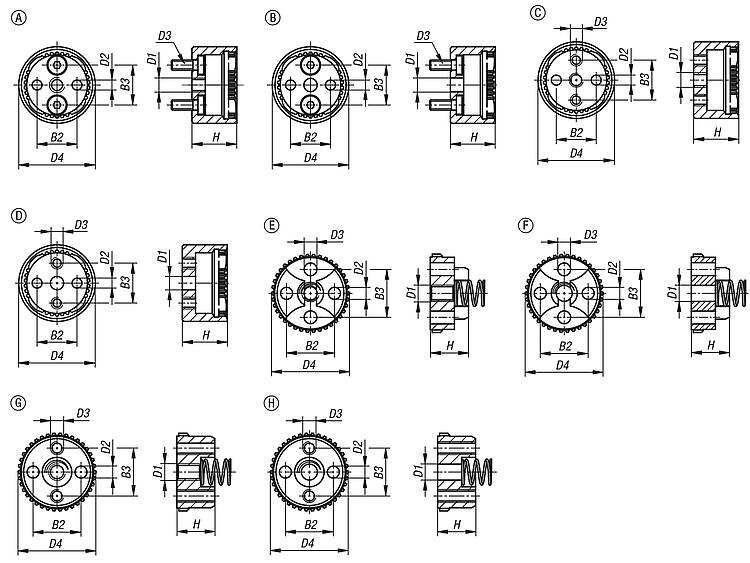

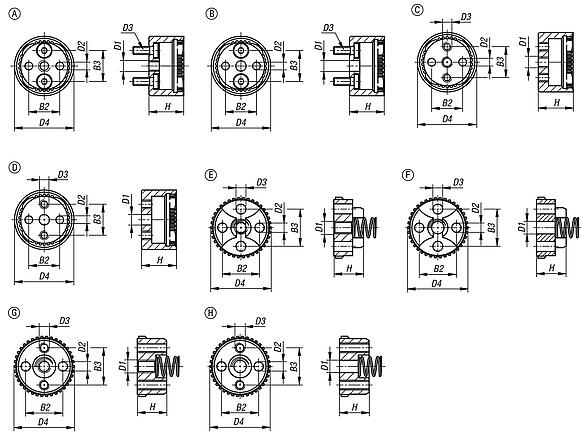

Vis CHC DIN 6912Indication de dessin :Forme A : denture intérieure, taraudage centré, 2 trous fraisés pour vis CHC à tête courte, 2 trous lisses

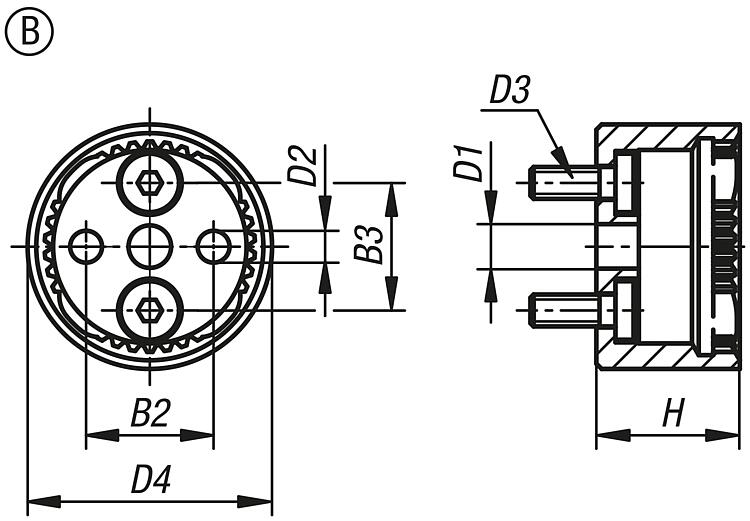

Forme B : denture intérieure, alésage centré, 2 trous fraisés pour vis CHC à tête courte, 2 trous lisses

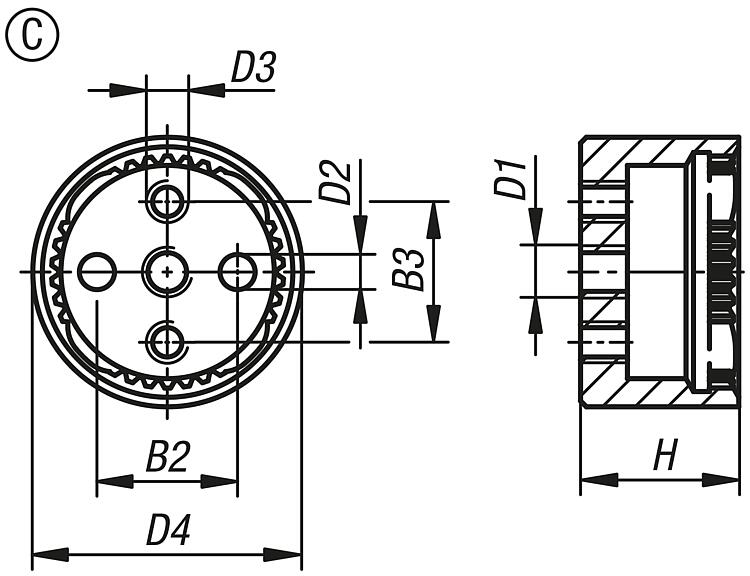

Forme C : denture intérieure, taraudage centré, 2 taraudages pour fixation, 2 trous lisses

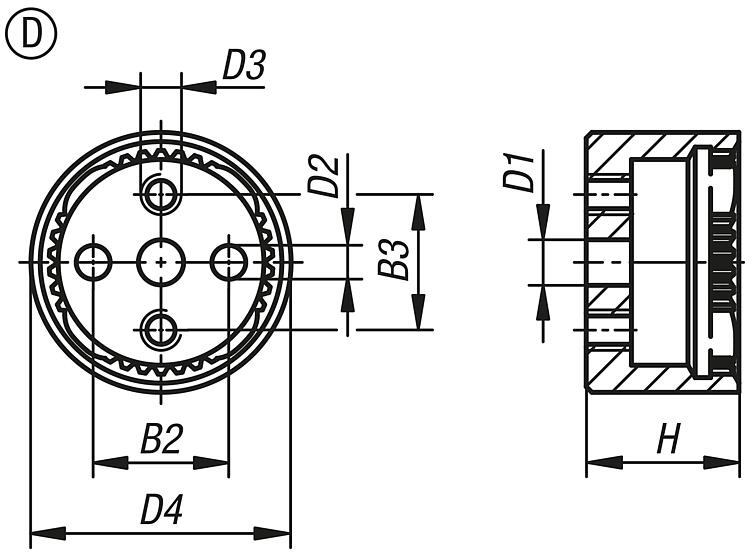

Forme D : denture intérieure, alésage centré, 2 taraudages pour fixation, 2 trous lisses
Forme E : denture extérieure, taraudage centré, 2 trous fraisés pour vis CHC, 2 trous lisses

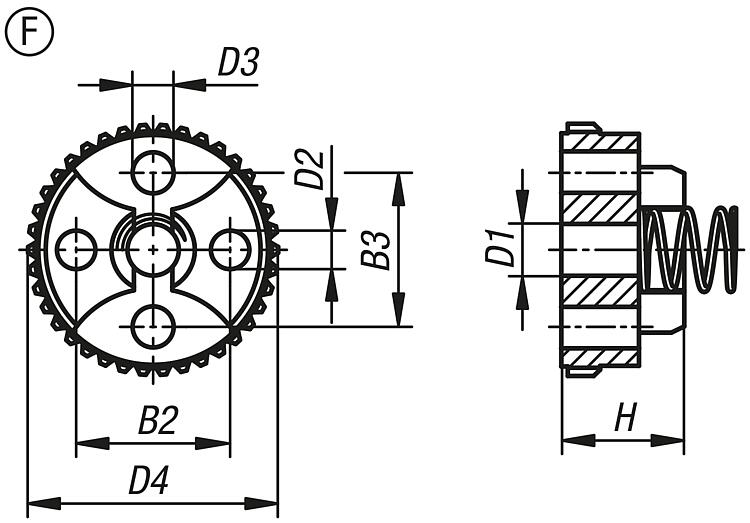

Forme F : denture extérieure, alésage centré, 2 trous fraisés pour vis CHC, 2 trous lisses
Forme G : denture extérieure, taraudage centré, 2 taraudages, 2 trous lisses

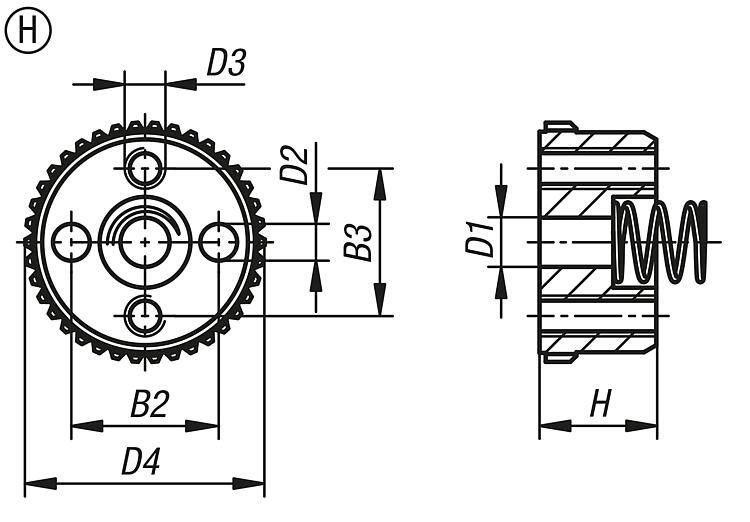

Forme H : denture extérieure, alésage centré, 2 taraudages, 2 trous lisses
1) désengagée
2) engagée TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
|
Éléments de verrouillage, forme B avec denture intérieure |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | B2 | B3 | Diamètre
de l'alésage
D1 | D2 | D3=
Vis à tête CHC
DIN 7984 | D4 | H
| Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 07820-22338 | B | acier | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 |  | | 12,45 € | | | 07820-23346 | B | acier | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 14,84 € | | | 07820-122338 | B | acier inoxydable | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 16,54 € | | | 07820-123346 | B | acier inoxydable | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 19,49 € | |
|
|
Éléments de verrouillage, forme D avec denture intérieure |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | B2 | B3 | Diamètre
de l'alésage
D1 | D2 | D3 | D4 | H
| Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 07820-42338 | D | acier | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 12,80 € | | | 07820-43346 | D | acier | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 15,27 € | | | 07820-142338 | D | acier inoxydable | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 17,02 € | | | 07820-143346 | D | acier inoxydable | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 20,02 € | |
|
Éléments de verrouillage, forme E avec denture extérieure |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | B2 | B3 | D1 | D2 | D3 | D4 | H
| Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 07820-52338 | E | acier | 12 | 12 | M4 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 12,45 € | | | 07820-53346 | E | acier | 18 | 18 | M6 | 5H8 | 5,3 | 33 | 13 | 46 | | | 14,84 € | | | 07820-152338 | E | acier inoxydable | 12 | 12 | M4 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 16,54 € | | | 07820-153346 | E | acier inoxydable | 18 | 18 | M6 | 5H8 | 5,3 | 33 | 13 | 46 | | | 19,49 € | |
|
Éléments de verrouillage, forme F avec denture extérieure |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | B2 | B3 | Diamètre
de l'alésage
D1 | D2 | D3 | D4 | H
| Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 07820-62338 | F | acier | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 12,45 € | | | 07820-63346 | F | acier | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | 14,84 € | | | 07820-162338 | F | acier inoxydable | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 16,54 € | | | 07820-163346 | F | acier inoxydable | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | 19,49 € | |
|
|
Éléments de verrouillage, forme H avec denture extérieure |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière
du corps
de base | B2 | B3 | Diamètre
de l'alésage
D1 | D2 | D3 | D4 | H
| Nombre de
dents
| CAO | Acc. | Prix | Commander |
|---|
| 07820-82338 | H | acier | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 9,5 | 38 | | | 12,45 € | | | 07820-183346 | H | acier inoxydable | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 13 | 46 | | | 19,49 € | | | 07820-83346 | H | acier | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 13 | 46 | | | 14,84 € | | | 07820-182338 | H | acier inoxydable | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 9,5 | 38 | | | 16,54 € | |
|
