06500 inchManovelle con impugnatura cilindrica girevole, foro calibrato... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Resina termoplastica, colore grigio nerastro.Versione:Parti metalliche in acciaio brunito.Nota:La copertura del mozzo e l‘impugnatura cilindrica girevole vengono forniti non assemblati.
Per il montaggio è necessario avvitare l'asse dell'impugnatura nel foro di alloggiamento.
Le manovelle possono essere fissate a un albero in senso assiale, tramite collegamento con linguetta di aggiustamento, con spinatura assiale o con una vite a testa cilindrica DIN 6912 e una rondella DIN 7349.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
N. ordine

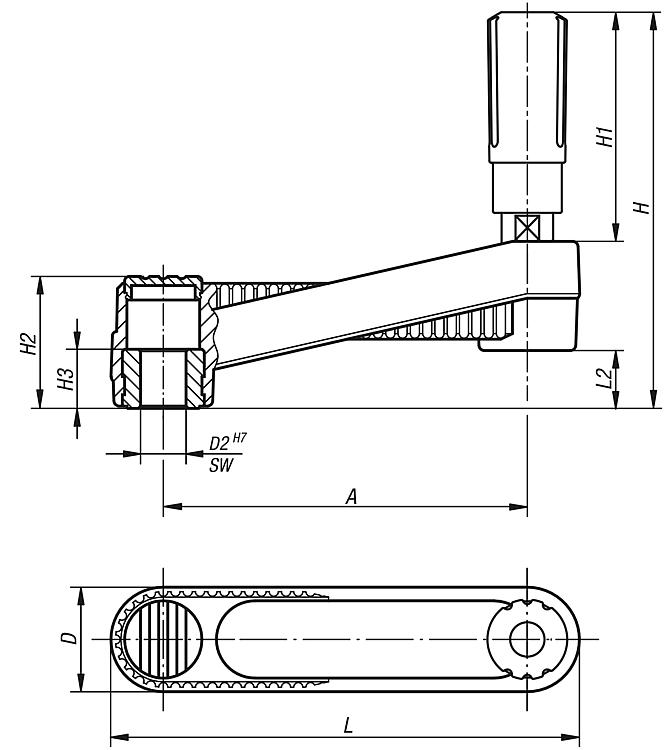

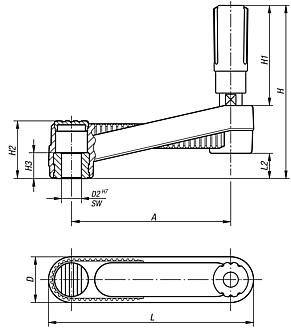

| Dimensioni | A | D | D2 | H | H1 | H2 | H3 | L | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06500-31CO | 1 | 80 | 24 | 0,375 | 85,8 | 49,1 | 28,5 | 13 | 104 | 12,7 |  | | 16,40 € | | | 06500-32CO | 2 | 100 | 29 | 0,375 | 107,1 | 61,4 | 35,5 | 13 | 129 | 15,7 | | | 18,33 € | | | 06500-32CP | 3 | 100 | 29 | 0,5 | 107,1 | 61,4 | 35,5 | 13 | 129 | 15,7 | | | 18,33 € | | | 06500-33CP | 3 | 125 | 36 | 0,5 | 139,5 | 82,5 | 44 | 18,5 | 161 | 19,5 | | | 25,25 € | |
