Pressori laterali a molla con manicotto in alluminio e puntale...

Indietro

Prodotti
- Panoramica dei prodotti
  - norelem inch
    - Pressori a molla Spine di posizionamento Battute Elementi di centraggio e di posizionamento Fissaggi Tasselli - inch
      - Pressori laterali a molla - inch
        Pressori laterali a molla con manicotto in alluminio e puntale in plastica o acciaio - inch

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Corpo in alluminio. Molla in acciaio.
Puntale in acciaio o POM.Versione:Puntale (acciaio) temprato e zincato.

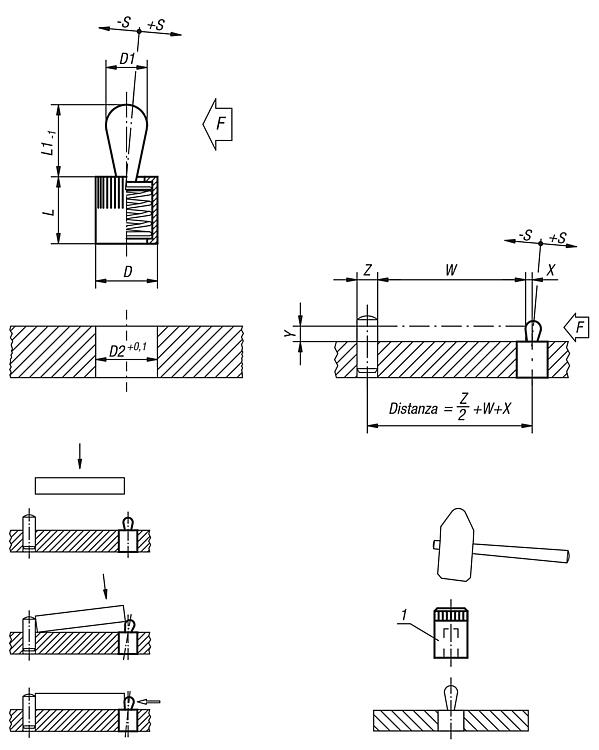

Corpo blu zincato.Nota:Per gli articoli in pollici, la misura delle forme D e D2 è espressa in pollici, tutte le altre forme sono in mm.Nota disegno:

1) Utensile di montaggio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03330 inch Pressori laterali a molla con manicotto in alluminio e puntale in plastica o acciaio - inch

204 kB

Disegni (sintesi completa)

Pressori laterali a molla senza guarnizione, puntale e molla in acciaio - inch

Maggiori informazioni

Disegni

Pressori laterali a molla senza guarnizione, puntale e molla in acciaio - inch

Selezione/filtro articoli

N. ordine	D	D1	L	L1	D2	±S	F ca. N	X con Y = 1	X con Y = 2	X con Y = 3	X con Y = 4,5	X con Y = 6	X con Y = 8	N. ordine utensile di montaggio	Prezzo
03330-21034CM	1/4	3	7	4	1/4	0,5	10	0,8	1	1	1	1	1	03330-03CM	5,26 €
03330-21036CM	1/4	3	7	4	1/4	0,5	20	0,8	1	1	1	1	1	03330-03CM	5,26 €
03330-21038CM	1/4	3	7	4	1/4	0,5	40	0,8	1	1	1	1	1	03330-03CM	5,26 €
03330-21054CU	7/16	5	11	6,7	7/16	0,8	20	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	5,73 €
03330-21056CU	7/16	5	11	6,7	7/16	0,8	50	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	5,73 €
03330-21058CU	7/16	5	11	6,7	7/16	0,8	100	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	5,73 €
03330-21064CU	7/16	6	11	10,7	7/16	1	40	-	-	-	1,7	1,9	1,9	03330-05CU	6,19 €
03330-21066CU	7/16	6	11	10,7	7/16	1	75	-	-	-	1,7	1,9	1,9	03330-05CU	6,19 €
03330-21068CU	7/16	6	11	10,7	7/16	1	150	-	-	-	1,7	1,9	1,9	03330-05CU	6,19 €
03330-21084CP	1/2	8	13	13,9	1/2	1,3	50	-	-	-	-	2,5	2,7	03330-08CP	6,74 €
03330-21086CP	1/2	8	13	13,9	1/2	1,3	100	-	-	-	-	2,5	2,7	03330-08CP	6,74 €
03330-21088CP	1/2	8	13	13,9	1/2	1,3	150	-	-	-	-	2,5	2,7	03330-08CP	6,74 €
03330-21104CQ	5/8	10	17	16,7	5/8	1,6	100	-	-	-	-	-	3,1	03330-10CQ	7,42 €
03330-21106CQ	5/8	10	17	16,7	5/8	1,6	150	-	-	-	-	-	3,1	03330-10CQ	7,42 €
03330-21108CQ	5/8	10	17	16,7	5/8	1,6	200	-	-	-	-	-	3,1	03330-10CQ	7,42 €

Pressori laterali a molla con guarnizione, puntale e molla in acciaio - inch

Maggiori informazioni

Disegni

Pressori laterali a molla con guarnizione, puntale e molla in acciaio - inch

Selezione/filtro articoli

N. ordine	D	D1	L	L1	D2	±S	F ca. N	X con Y = 1	X con Y = 2	X con Y = 3	X con Y = 4,5	X con Y = 6	X con Y = 8	N. ordine utensile di montaggio	Prezzo
03330-22034CM	1/4	3	7	4	1/4	0,5	10	0,8	1	1	1	1	1	03330-03CM	7,58 €
03330-22036CM	1/4	3	7	4	1/4	0,5	20	0,8	1	1	1	1	1	03330-03CM	7,58 €
03330-22038CM	1/4	3	7	4	1/4	0,5	40	0,8	1	1	1	1	1	03330-03CM	7,58 €
03330-22054CU	7/16	5	12	6	7/16	0,8	20	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	7,90 €
03330-22056CU	7/16	5	12	6	7/16	0,8	50	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	7,90 €
03330-22058CU	7/16	5	12	6	7/16	0,8	100	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	7,90 €
03330-22064CU	7/16	6	12	10	7/16	1	40	-	-	-	1,7	1,9	1,9	03330-05CU	8,37 €
03330-22066CU	7/16	6	12	10	7/16	1	75	-	-	-	1,7	1,9	1,9	03330-05CU	8,37 €
03330-22068CU	7/16	6	12	10	7/16	1	100	-	-	-	1,7	1,9	1,9	03330-05CU	8,37 €
03330-22084CP	1/2	8	14	13	1/2	1,3	50	-	-	-	-	2,5	2,7	03330-08CP	8,90 €
03330-22086CP	1/2	8	14	13	1/2	1,3	100	-	-	-	-	2,5	2,7	03330-08CP	8,90 €
03330-22088CP	1/2	8	14	13	1/2	1,3	150	-	-	-	-	2,5	2,7	03330-08CP	8,90 €
03330-22104CQ	5/8	10	18	16	5/8	1,6	100	-	-	-	-	-	3,1	03330-10CQ	9,59 €
03330-22106CQ	5/8	10	18	16	5/8	1,6	150	-	-	-	-	-	3,1	03330-10CQ	9,59 €
03330-22108CQ	5/8	10	18	16	5/8	1,6	200	-	-	-	-	-	3,1	03330-10CQ	9,59 €

Pressori laterali a molla senza guarnizione, puntale in POM, molla in acciaio - inch

Maggiori informazioni

Disegni

Pressori laterali a molla senza guarnizione, puntale in POM, molla in acciaio - inch

Selezione/filtro articoli

N. ordine	D	D1	L	L1	D2	±S	F ca. N	X con Y = 1	X con Y = 2	X con Y = 3	X con Y = 4,5	X con Y = 6	X con Y = 8	N. ordine utensile di montaggio	Prezzo
03330-71034CM	1/4	3	7	4	1/4	0,5	10	0,8	1	1	1	1	1	03330-03CM	5,26 €
03330-71054CU	7/16	5	11	6,7	7/16	0,8	20	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	5,73 €
03330-71064CU	7/16	6	11	10,7	7/16	1	40	-	-	-	1,7	1,9	1,9	03330-05CU	6,19 €
03330-71084CP	1/2	8	13	13,9	1/2	1,3	50	-	-	-	-	2,5	2,7	03330-08CP	6,74 €
03330-71104CQ	5/8	10	17	16,7	5/8	1,6	100	-	-	-	-	-	3,1	03330-10CQ	7,42 €

Pressori laterali a molla con guarnizione, puntale in POM, molla in acciaio - inch

Maggiori informazioni

Disegni

Pressori laterali a molla con guarnizione, puntale in POM, molla in acciaio - inch

Selezione/filtro articoli

N. ordine	D	D1	L	L1	D2	±S	F ca. N	X con Y = 1	X con Y = 2	X con Y = 3	X con Y = 4,5	X con Y = 6	X con Y = 8	N. ordine utensile di montaggio	Prezzo
03330-72034CM	1/4	3	7	4	1/4	0,5	10	0,8	1	1	1	1	1	03330-03CM	7,58 €
03330-72054CU	7/16	5	12	6	7/16	0,8	20	-	1,5	1,7	1,7	1,7	1,7	03330-05CU	7,90 €
03330-72064CU	7/16	6	12	10	7/16	1	40	-	-	-	1,7	1,9	1,9	03330-05CU	8,37 €
03330-72084CP	1/2	8	14	13	1/2	1,3	50	-	-	-	-	2,5	2,7	03330-08CP	8,90 €
03330-72104CQ	5/8	10	18	16	5/8	1,6	100	-	-	-	-	-	3,1	03330-10CQ	9,59 €
