        Leva eccentrica regolabile in plastica con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio o acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura e rondella di pressione in plastica PA 66 rinforzata con fibra di vetro.
Perno in acciaio inox 1.4305.
Vite prigioniera e rondella in acciaio, classe di resistenza 5.8 o acciaio inox 1.4305.

Versione:Leva colore nero o rosso traffico RAL 3020.
Rondella di pressione colore nero.
Perno non trattato.
Vite prigioniera e rondella blu passivato o acciaio inox non trattato.Nota:Le leve a camma regolabili vengono utilizzate quando la posizione della leva di serraggio rispetto all‘asse di serraggio consente solo una determinata posizione (circuito di interferenza). Con la filettatura a passo fine sulla vite prigioniera si imposta la posizione esatta della leva di serraggio con l‘aiuto di un cacciavite.

Le materie plastiche tendono a deformarsi sotto carico (retardation), ciò può comportare una minore forza di serraggio. Nota disegno:

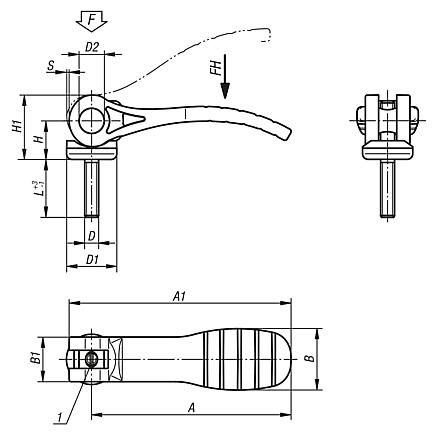

1) Vite per la regolazione fine della leva di serraggio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04233 Leva eccentrica regolabile in plastica con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio o acciaio inox

150 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale componenti	Colore corpo base	D	D1	D2	B	B1	H	H1	A	A1	L	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
04233-1521105X20	acciaio	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,22 €
04233-1521105X30	acciaio	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,22 €
04233-1521105X40	acciaio	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	7,72 €
04233-1521105X50	acciaio	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	7,72 €
04233-1521106X20	acciaio	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,22 €
04233-1521106X30	acciaio	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,22 €
04233-1521106X40	acciaio	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	7,72 €
04233-1521106X50	acciaio	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	7,72 €
04233-2521108X25	acciaio	nero	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	8,48 €
04233-2521108X30	acciaio	nero	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	8,48 €
04233-2521108X40	acciaio	nero	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	8,82 €
04233-2521108X50	acciaio	nero	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	8,82 €
04233-2521110X25	acciaio	nero	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	8,48 €
04233-2521110X30	acciaio	nero	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	8,48 €
04233-2521110X40	acciaio	nero	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	8,82 €
04233-2521110X50	acciaio	nero	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	8,82 €
04233-1531105X20	acciaio inox	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	10,83 €
04233-1531105X30	acciaio inox	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	10,83 €
04233-1531105X40	acciaio inox	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	11,60 €
04233-1531105X50	acciaio inox	nero	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	11,60 €
04233-1531106X20	acciaio inox	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	10,83 €
04233-1531106X30	acciaio inox	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	10,83 €
04233-1531106X40	acciaio inox	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	11,60 €
04233-1531106X50	acciaio inox	nero	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	11,60 €
04233-2531108X25	acciaio inox	nero	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	12,70 €
04233-2531108X30	acciaio inox	nero	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	12,70 €
04233-2531108X40	acciaio inox	nero	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	13,59 €
04233-2531108X50	acciaio inox	nero	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	13,59 €
04233-2531110X25	acciaio inox	nero	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	12,70 €
04233-2531110X30	acciaio inox	nero	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	12,70 €
04233-2531110X40	acciaio inox	nero	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	13,59 €
04233-2531110X50	acciaio inox	nero	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	13,59 €
04233-15218405X20	acciaio	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,22 €
04233-15218405X30	acciaio	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,22 €
04233-15218405X40	acciaio	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	7,72 €
04233-15218405X50	acciaio	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	7,72 €
04233-15218406X20	acciaio	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,22 €
04233-15218406X30	acciaio	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,22 €
04233-15218406X40	acciaio	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	7,72 €
04233-15218406X50	acciaio	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	7,72 €
04233-25218408X25	acciaio	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	8,48 €
04233-25218408X30	acciaio	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	8,48 €
04233-25218408X40	acciaio	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	8,82 €
04233-25218408X50	acciaio	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	8,82 €
04233-25218410X25	acciaio	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	8,48 €
04233-25218410X30	acciaio	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	8,48 €
04233-25218410X40	acciaio	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	8,82 €
04233-25218410X50	acciaio	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	8,82 €
04233-15318405X20	acciaio inox	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	10,83 €
04233-15318405X30	acciaio inox	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	10,83 €
04233-15318405X40	acciaio inox	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	11,60 €
04233-15318405X50	acciaio inox	rosso traffico RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	11,60 €
04233-15318406X20	acciaio inox	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	10,83 €
04233-15318406X30	acciaio inox	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	10,83 €
04233-15318406X40	acciaio inox	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	11,60 €
04233-15318406X50	acciaio inox	rosso traffico RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	11,60 €
04233-25318408X25	acciaio inox	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	12,70 €
04233-25318408X30	acciaio inox	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	12,70 €
04233-25318408X40	acciaio inox	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	13,59 €
04233-25318408X50	acciaio inox	rosso traffico RAL 3020	M8	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	13,59 €
04233-25318410X25	acciaio inox	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	25	1,5	5	170	12,70 €
04233-25318410X30	acciaio inox	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	30	1,5	5	170	12,70 €
04233-25318410X40	acciaio inox	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	40	1,5	5	170	13,59 €
04233-25318410X50	acciaio inox	rosso traffico RAL 3020	M10	27,1	11	33	24	16,2	27,7	100	110	50	1,5	5	170	13,59 €
