        Sfere portanti con elemento di fissaggio

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio zincato.Nota:Le sfere portanti con elemento di fissaggio possono essere facilmente montate e smontate dal lato funzionale. Il fissaggio avviene con graffe a molla. Queste lasciano grandi margini nella foratura di inserimento.
Possiedono una guarnizione di feltro che le protegge dallo sporco.

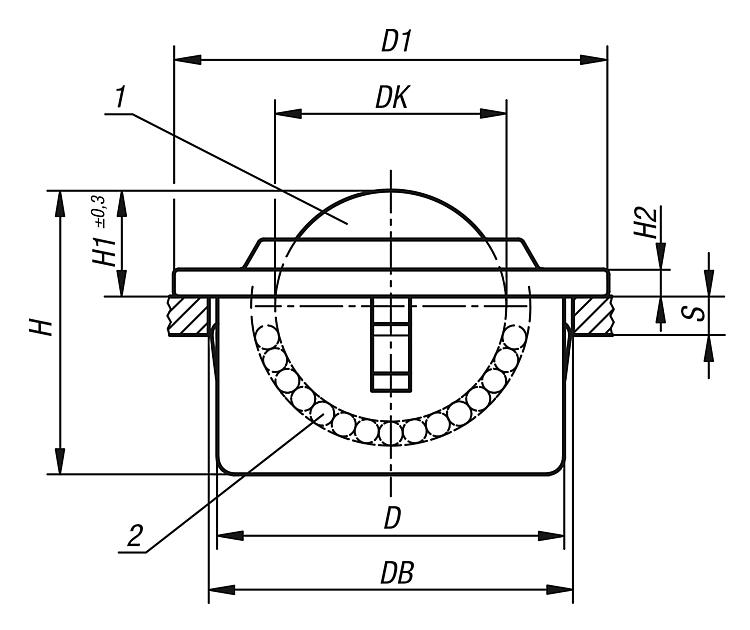

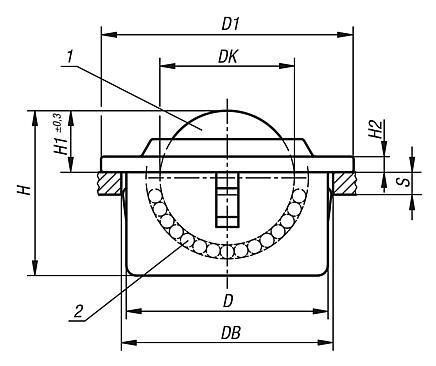

S = spessore nominale minimo dell'elemento di supporto.Nota disegno:

1) Sfera di carico
2) Sfera portante

Forma B: coperchio e alloggiamento zincati, sfere in acciaio
Forma C: coperchio e alloggiamento zincati, sfere in acciaio inox

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 95160 Sfere portanti con elemento di fissaggio

239 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	DK	D	D1	Ø supporto DB	H	H1	H2	S	Fattore di carico C (N)	Prezzo
95160-115	B	15,8	24±0,1	31	25 +0,5	21	9,5	2,8	2	600	14,20 €
95160-122	B	22,2	36±0,1	45	37 +0,5	30	9,8	2,8	3	1600	18,56 €
95160-130	B	30	45±0,1	55	46 +0,5	37	13,8	4	6	3000	35,62 €
95160-215	C	15,8	24±0,1	31	25 +0,5	21	9,5	2,8	2	600	22,97 €
95160-222	C	22,2	36±0,1	45	37 +0,5	30	9,8	2,8	3	1600	35,75 €
95160-230	C	30	45±0,1	55	46 +0,5	37	13,8	4	6	3000	55,19 €
