        Giunti a innesto rapido con compensazione radiale e angolare

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Pezzo di accoppiamento in acciaio da bonifica.
Griffa e manicotto in acciaio.
Dado in acciaio da bonifica.
Controdado (EN 24035) in acciaio, classe di qualità 8.8.
Molla di compressione in acciaio inox.Versione:Pezzo di accoppiamento nitrurato, colore nero.
Griffa e manicotto a doppio innesto trattati termicamente e fosfatizzati.
Dado fosfatizzato.
Controdado colore nero.Nota:

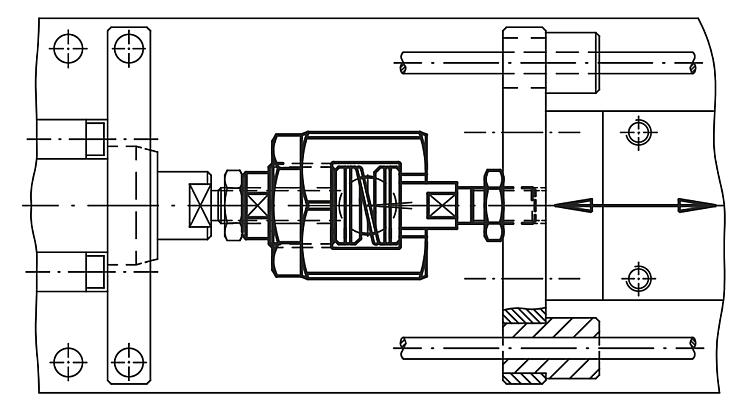

Giunti a innesto rapido con compensazione dello spostamento radiale e angolare regolabili assialmente senza gioco; molteplici possibilità di applicazione e impiego, ad es. per movimenti lineari non allineati. Struttura compatta senza componenti liberi. Il montaggio e lo smontaggio si effettua per mezzo di una cava a T senza necessità di aggiustamento manuale.
Il giunto a innesto rapido può essere collegato a tutti i tipi di cilindri di sollevamento pneumatico e idraulico mediante la filettatura di collegamento.

Il giunto non trasmette alcun momento torcente.

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 23454 Giunti a innesto rapido con compensazione radiale e angolare

214 kB

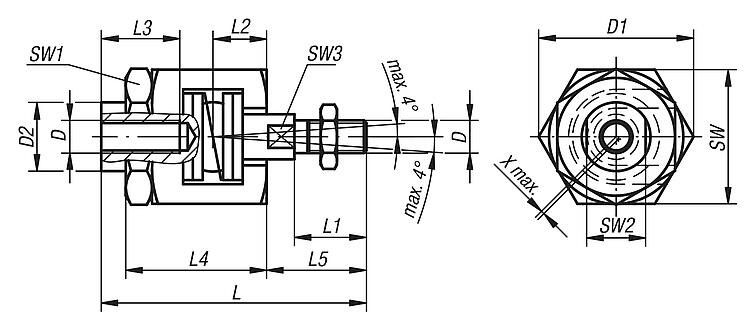

Disegni

Selezione/filtro articoli

N. ordine	D	D1	D2	L	L1	L2	L3 min.	L4	L5	SW	SW1	SW2	SW3	Compensazione dello spostamento radiale X max.	Carico di compressione e di trazione max. ammesso kN	Prezzo
23454-06	M6	24,5	9,6	52	14	9,5	13	29	18,5	22	19	8	5	0,6	2,5	57,71 €
23454-08	M8	30	15	63	18	11,5	16	33	23,5	27	24	13	7	0,6	4,5	62,47 €
23454-10	M10	44	21	81	22	16	24	43	30,5	41	36	18	12	0,7	6,5	84,21 €
23454-101	M10x1,25	44	21	81	22	16	24	43	30,5	41	36	18	12	0,7	6,5	84,21 €
23454-12	M12	44	21	85	26	16	24	43	34,5	41	36	18	12	0,7	10	85,11 €
23454-121	M12x1,25	44	21	85	26	16	24	43	34,5	41	36	18	12	0,7	10	85,11 €
23454-16	M16	60	32	121	34	26	34	62	45	55	46	27	18	1	18	119,32 €
23454-161	M16x1,5	60	32	121	34	26	34	62	45	55	46	27	18	1	18	119,32 €
23454-20	M20	60	32	129	42	26	34	62	53	55	46	27	18	1	30	120,27 €
23454-201	M20x1,5	60	32	129	42	26	34	62	53	55	46	27	18	1	30	120,27 €
