21085-02Tavole di posizionamento rotanti con azionamento elettrico... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo base e tavola rotante in lega di alluminio.
Albero cavo in acciaio inox.
Ingranaggio a vite senza fine precaricato in acciaio.
Giunto ad artiglio in alluminio con giunto a stella in poliuretano.
Supporto sensore in alluminio.Versione:Lega di alluminio anodizzata.Nota:Tavole rotanti di posizionamento per attività di regolazione e posizionamento motorizzate. L'ingranaggio a vite senza fine precaricato funziona quasi senza gioco. Il supporto fisso delle tavole girevoli a motore è progettato come cuscinetto a rulli incrociati. Questo cuscinetto può sopportare coppie di inclinazione e forze trasversali estremamente elevati. Il grande foro nell'albero cavo consente il passaggio di cavi. Con l'anello di posizionamento regolabile è possibile definire liberamente il punto di riferimento della rotazione rispetto alla posizione del componente montato. Montaggio di interruttori di prossimità possibile con il supporto sensore opzionale (21085-02-901). Il software di programmazione corrispondente per il motore passo-passo con controllo di posizionamento è disponibile come download.
Il motore passo-passo con una risoluzione di 200 passi per giro permette una precisione di posizionamento teorica proveniente da una direzione pari a 0,005 mm. La precisione di posizionamento assoluta proveniente da una direzione è di 0,01 mm. Il sistema può funzionare con un ciclo di servizio del 100%.
Combinabile con tutti i componenti della stessa dimensione.
Supporto del sensore: incl. 2 viti di fissaggio DIN 7991 M4x20 VADati tecnici:21085-02-110xxx:
Rapporto di trasmissione: 20:1 / 40:1
Gioco di inversione: < 0,02° (20:1) / < 0,10° (40:1)
Gioco radiale: <0,02 mm
Velocità massima in ingresso: 600 giri/min
Ciclo di servizio massimo: 100 %
Coppia richiesta in ingresso: 0,13 Nm
Rigidità: vedi diagramma
Rotazione: 360°, continua
Temperatura di esercizio: da +10 °C a +60 °C
Rendimento η: 0,33
21085-02-150xxx:
Rapporto di trasmissione: 48:1
Gioco di inversione: < 0,10°
Gioco radiale: <0,02 mm
Velocità massima in ingresso: 600 giri/min
Ciclo di servizio massimo: 100 %
Coppia richiesta in ingresso: 0,13 Nm
Rigidità: vedi diagramma
Rotazione: 360°, continua
Temperatura di esercizio: +10 °C a +60 °C
Rendimento η: 0,37 DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
|

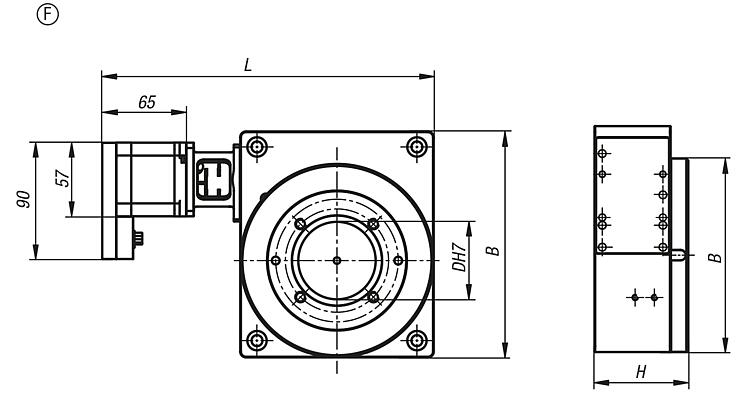

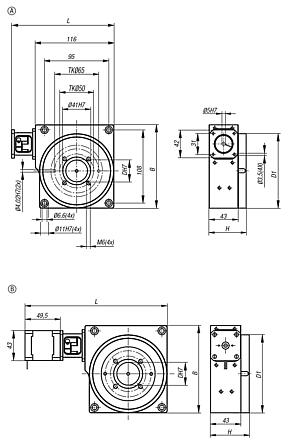

Tavole di posizionamento rotanti con azionamento elettrico coassiale per carichi elevati, Forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| Denominazione | Rapporto di trasmissione | Forma | Tipo
di stampo | Orientamento
di uscita cavo | L | B | H | D | Superficie
corpo base | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21085-02-1102011 | Tavola Di Posizionamento Circolare | 20:1 | B | con motore passo-passo | a destra | 200,5 | 123 | 55 | 32 | anodizzato |  | | 2.037,14 € | | | 21085-02-1102012 | Tavola Di Posizionamento Circolare | 20:1 | B | con motore passo-passo | in basso | 200,5 | 123 | 55 | 32 | anodizzato | | | 2.037,14 € | | | 21085-02-1102013 | Tavola Di Posizionamento Circolare | 20:1 | B | con motore passo-passo | a sinistra | 200,5 | 123 | 55 | 32 | anodizzato | | | 2.037,14 € | | | 21085-02-1102014 | Tavola Di Posizionamento Circolare | 20:1 | B | con motore passo-passo | in alto | 200,5 | 123 | 55 | 32 | anodizzato | | | 2.037,14 € | | | 21085-02-1104011 | Tavola Di Posizionamento Circolare | 40:1 | B | con motore passo-passo | a destra | 200,5 | 123 | 55 | 32 | anodizzato | | | 2.037,14 € | | | 21085-02-1104012 | Tavola Di Posizionamento Circolare | 40:1 | B | con motore passo-passo | in basso | 200,5 | 123 | 55 | 32 | anodizzato | | | 2.037,14 € | | | 21085-02-1104013 | Tavola Di Posizionamento Circolare | 40:1 | B | con motore passo-passo | a sinistra | 200,5 | 123 | 55 | 32 | anodizzato | | | 2.037,14 € | | | 21085-02-1104014 | Tavola Di Posizionamento Circolare | 40:1 | B | con motore passo-passo | in alto | 200,5 | 123 | 55 | 32 | anodizzato | | | 2.037,14 € | |
| Forma | F1
N | F2
N
| F3
N | M1
Nm | M2
Nm | Filtro |
|---|
| B | 5000 | 3000 | 5000 | 15 | 100 |  |
|
|
Tavole di posizionamento rotanti con azionamento elettrico coassiale per carichi elevati, Forma D |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| Denominazione | Rapporto di trasmissione | Forma | Tipo
di stampo | L | B | H | D | Superficie
corpo base | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21085-02-150480 | Tavola Di Posizionamento Circolare | 48:1 | D | senza motore | 192 | 175 | 73 | 60 | anodizzato | | | 2.612,63 € | |
| Forma | F1
N | F2
N
| F3
N | M1
Nm | M2
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| D | 12000 | 7500 | 12000 | 30 | 200 | | | 2.612,63 € | |
|
|
|
