21342Guide telescopiche in acciaio forma S, estrazione totale,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Guide e cursore in acciaio per cuscinetti volventi.
Sfere in acciaio per cuscinetti volventi.Versione:Guide e cursore in acciaio galvanizzati.
Guide di scorrimento temprate induttivamente.
Sfere temprate.Indicazioni per l'acquisto:Vendute singolarmente.Nota:Estrazione completa composta da due guide come elemento fisso e mobile e un elemento intermedio a forma di S. Questo elemento possiede un elevato momento d'inerzia superficiale e una grande rigidità nonostante la sua struttura snella. Ne risulta una elevata capacità di carico minima flessione in stato esteso. La corsa massima è maggiore della lunghezza della guida telescopica in posizione chiusa.
Per il montaggio della guida utilizzare viti a testa svasata a norma DIN EN ISO 10642 con classe di resistenza 10.9.
La velocità massima di traslazione è di 0,8 m/s.
Temperatura di esercizio da -30 °C a +110 °C.Su richiesta:Altre lunghezze (misura modulare 80 mm).
Dimensione 28 fino a max. 1490 mm.
Dimensione 35 fino a max. 1730 mm.

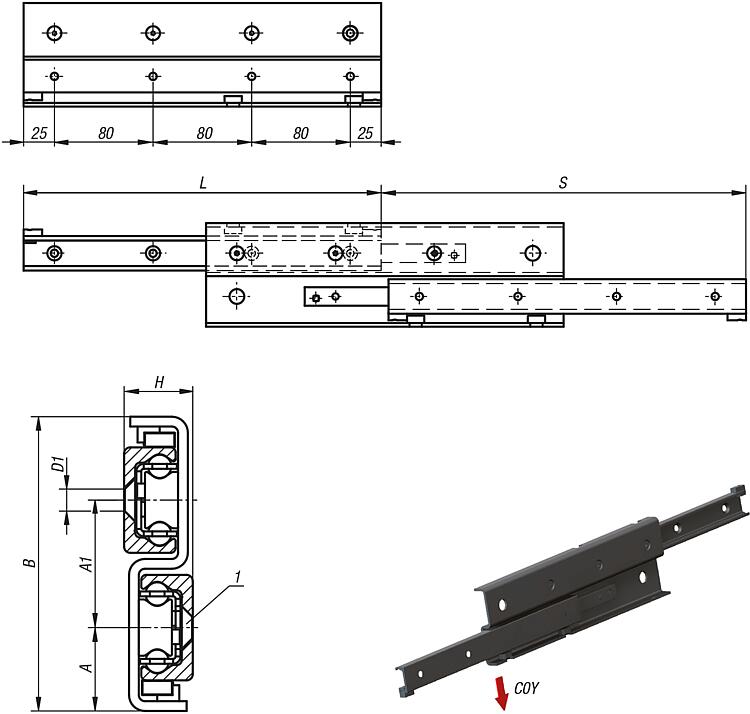

Dimensione 43 fino a max. 1970 mm.Nota disegno:1) per vite a testa svasata DIN EN ISO 10642 DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
N. ordine
| Dimensioni | A | A1 | B | D1
| H | L | Corsa
S | C0Y
N | Numero di
fori | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21342-280290 | 28 | 24,5 | 36 | 85 | M5 | 17 | 290 | 296 | 570 | 4 (3 accessibili) |  | | 373,38 € | | | 21342-280370 | 28 | 24,5 | 36 | 85 | M5 | 17 | 370 | 380 | 769 | 5 (4 accessibili) | | | 398,22 € | | | 21342-280450 | 28 | 24,5 | 36 | 85 | M5 | 17 | 450 | 464 | 969 | 6 (4 accessibili) | | | 433,83 € | | | 21342-280530 | 28 | 24,5 | 36 | 85 | M5 | 17 | 530 | 548 | 1170 | 7 (6 accessibili) | | | 474,10 € | | | 21342-280610 | 28 | 24,5 | 36 | 85 | M5 | 17 | 610 | 630 | 1376 | 8 (6 accessibili) | | | 500,96 € | | | 21342-350450 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 450 | 494 | 1250 | 6 (5 accessibili) | | | 512,59 € | | | 21342-350530 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 530 | 558 | 1685 | 7 (6 accessibili) | | | 562,61 € | | | 21342-350690 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 690 | 734 | 2132 | 9 (7 accessibili) | | | 647,58 € | | | 21342-350850 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 850 | 886 | 2801 | 11 (9 accessibili) | | | 728,79 € | | | 21342-430530 | 43 | 34 | 52 | 120 | M8 | 28 | 530 | 556 | 2061 | 7 (6 accessibili) | | | 592,74 € | | | 21342-430610 | 43 | 34 | 52 | 120 | M8 | 28 | 610 | 626 | 2603 | 8 (6 accessibili) | | | 646,28 € | | | 21342-430690 | 43 | 34 | 52 | 120 | M8 | 28 | 690 | 726 | 2775 | 9 (7 accessibili) | | | 693,45 € | | | 21342-430770 | 43 | 34 | 52 | 120 | M8 | 28 | 770 | 796 | 3319 | 10 (7 accessibili) | | | 742,49 € | | | 21342-430850 | 43 | 34 | 52 | 120 | M8 | 28 | 850 | 866 | 3873 | 11 (9 accessibili) | | | 776,05 € | | | 21342-431010 | 43 | 34 | 52 | 120 | M8 | 28 | 1010 | 1036 | 4590 | 13 (10 accessibili) | | | 936,30 € | | | 21342-431490 | 43 | 34 | 52 | 120 | M8 | 28 | 1490 | 1516 | 3713 | 19 (15 accessibili) | | | 1.252,33 € | |
