21338Guide telescopiche in acciaio accoppiate, estrazione totale,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Guida e cursore in acciaio per cuscinetti volventi.
Sfere in acciaio per cuscinetti volventi.
Gabbia del cuscinetto a sfere in acciaio.
Versione:Guida, cursore e gabbia del cuscinetto a sfere in acciaio zincato.
Guide di scorrimento temprate induttivamente.
Sfere temprate.Indicazioni per l'acquisto:Vendute singolarmente.Nota:Estrazione completa composta da due guide lineari che fungono da elemento fisso ed elemento mobile e da due cursori che, collegati tra loro, formano un elemento intermedio. Questa struttura garantisce una buona protezione dallo sporco delle gabbie aperte del cuscinetto a sfera. La corsa massima è maggiore della lunghezza della guida telescopica in posizione chiusa. La posizione di montaggio preferibile è quella orizzontale. Per raggiungere tutti i fori di montaggio è necessario rimuovere la vite di arresto nella guida e reinserirla successivamente. Una corsa su entrambi i lati viene raggiunta tramite la rimozione delle viti di arresto.
Gli arresti interni fungono da limite della gabbia. Per un sistema sottoposto a carico occorre prevedere degli arresti esterni.
Per il montaggio delle guide utilizzare viti a testa svasata a norma DIN EN ISO 10642 con classe di resistenza 10.9.
La velocità massima di spostamento è di 0,8 m/s.
Temperatura di funzionamento da -30 °C a +170 °C.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

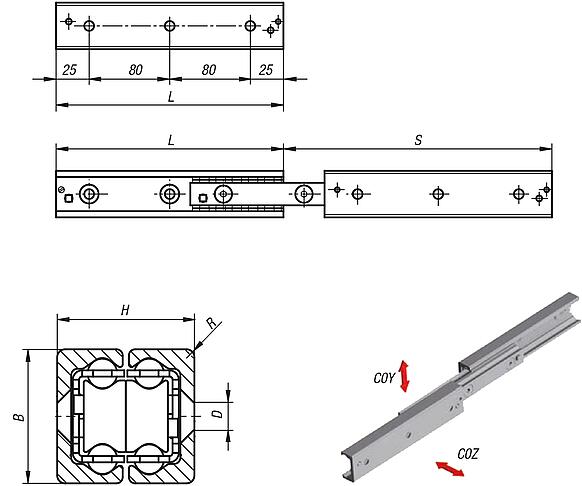

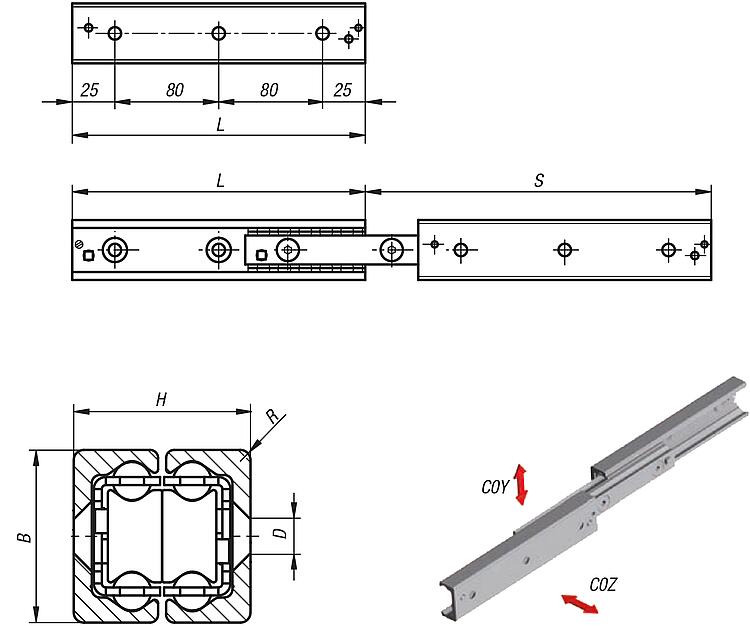

N. ordine
| Dimensioni | B | D
per vite | H | L | R | Corsa
S | C0Y
N | C0Z
N | Numero di
fori | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21338-280210 | 28 | 28 | M5 | 26 | 210 | 1 | 232 | 432 | 302 | 3 |  | | 207,74 € | | | 21338-280370 | 28 | 28 | M5 | 26 | 370 | 1 | 380 | 482 | 482 | 5 | | | 275,93 € | | | 21338-280450 | 28 | 28 | M5 | 26 | 450 | 1 | 464 | 393 | 393 | 6 | | | 306,52 € | | | 21338-280530 | 28 | 28 | M5 | 26 | 530 | 1 | 548 | 332 | 332 | 7 | | | 342,08 € | | | 21338-350370 | 35 | 35 | M6 | 34 | 370 | 2 | 406 | 522 | 522 | 5 | | | 311,28 € | | | 21338-350450 | 35 | 35 | M6 | 34 | 450 | 2 | 494 | 429 | 429 | 6 | | | 362,96 € | | | 21338-350530 | 35 | 35 | M6 | 34 | 530 | 2 | 558 | 394 | 394 | 7 | | | 396,23 € | | | 21338-350610 | 35 | 35 | M6 | 34 | 610 | 2 | 646 | 338 | 338 | 8 | | | 445,63 € | | | 21338-430450 | 43 | 43 | M8 | 44 | 450 | 2,5 | 486 | 1331 | 1279 | 6 | | | 462,38 € | | | 21338-430530 | 43 | 43 | M8 | 44 | 530 | 2,5 | 556 | 1193 | 1193 | 7 | | | 495,25 € | | | 21338-430610 | 43 | 43 | M8 | 44 | 610 | 2,5 | 626 | 1082 | 1082 | 8 | | | 554,16 € | | | 21338-430770 | 43 | 43 | M8 | 44 | 770 | 2,5 | 796 | 845 | 845 | 10 | | | 665,13 € | | | 21338-430930 | 43 | 43 | M8 | 44 | 930 | 2,5 | 966 | 693 | 693 | 12 | | | 731,27 € | |
