07664Inserti filettati autobloccanti rinforzati filettatura interna |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio inox.Versione:passivato.Nota:Gli inserti filettati permettono il riutilizzo e/o la riparazione dei fori filettati danneggiati, lacerati e grippati. Questo permette anche il recupero di prodotti pregiati.
Gli inserti filettati sono adatti per l'impiego con diversi materiali, anche metalli pesanti e getti.
Gli inserti con filettatura interna maggiore di M6 vengono forniti con quattro perni di arresto invece di due.
Scostamenti consentiti:
per le filettature indicate, vale la classe di tolleranza media, ossia 6H per filettatura dado e 6g per filettatura perno. Quote restanti ±0,25 mm.
Per le note tecniche consultare le istruzioni per l'uso degli inserti filettati.Vantaggi:- Montaggio più semplice e rapido.
- L'inserto va fissato con cunei, in modo da impedire la torsione causata da avvolgimento o vibrazioni.

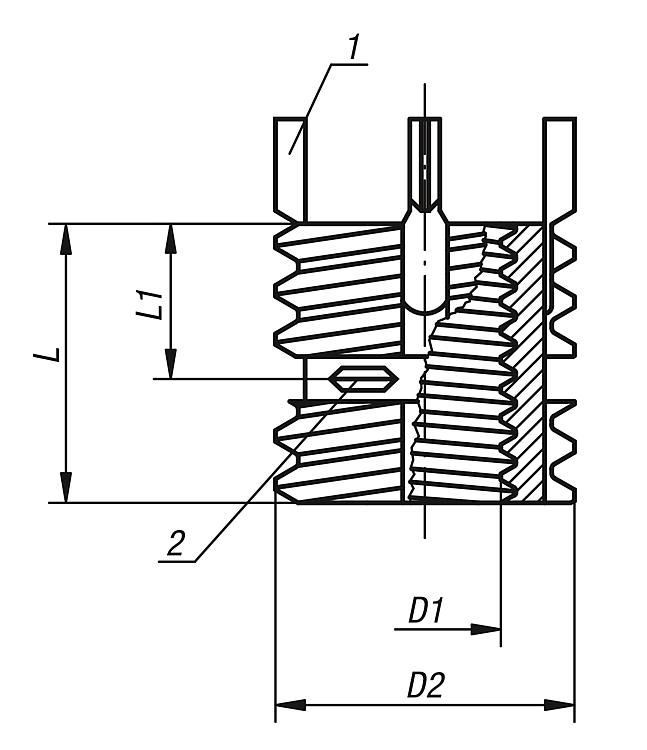

- Oltre all'utensile di montaggio, non sono necessari altri utensili speciali.Nota disegno:1) Perno di arresto
2) Parte autobloccante della filettatura interna DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | D1
Filettatura interna | D2
Filettatura esterna | L1
Lunghezza | L
Lunghezza | Montaggio
punta per
foratura Ø | Montaggio
imbocco Ø
+0,25 | Montaggio
maschio
filettatore | Montaggio
altezza filettatura
minima | Smontaggio
punta per
foratura Ø | Smontaggio
profondità
di foratura | N. ordine
utensili
di montaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07664-104 | M4 | M8 | 4 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 07661-804 |  |  | 10,05 € | | | 07664-105 | M5 | M10x1,25 | 5 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | 07661-805 | | | 8,99 € | | | 07664-106 | M6 | M12x1,25 | 6 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | 07661-806 | | | 9,23 € | | | 07664-108 | M8 | M14x1,5 | 7 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | 07661-808 | | | 9,87 € | | | 07664-110 | M10 | M16x1,5 | 8 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | 07661-810 | | | 10,74 € | | | 07664-112 | M12 | M18x1,5 | 9 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | 07661-812 | | | 13,65 € | | | 07664-114 | M14 | M20x1,5 | 10 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | 07661-814 | | | 17,57 € | | | 07664-116 | M16 | M22x1,5 | 11 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | 07661-816 | | | 20,50 € | | | 07664-116X15 | M16x1,5 | M22x1,5 | 11 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | 07661-816 | | | 20,50 € | | | 07664-118X15 | M18x1,5 | M24x1,5 | 12 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | 07661-818 | | | 28,55 € | | | 07664-120 | M20 | M30x2 | 15 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | 07661-820 | | | 34,24 € | |
