06961Maniglie ad incasso in alluminio ripiegabili |
Indietro |
|
|
DescrizioneMateriale:Corpo della maniglia e maniglia: profilo di alluminio.
Calotte in poliammide.
Forma A fissaggio con profilo di gomma.

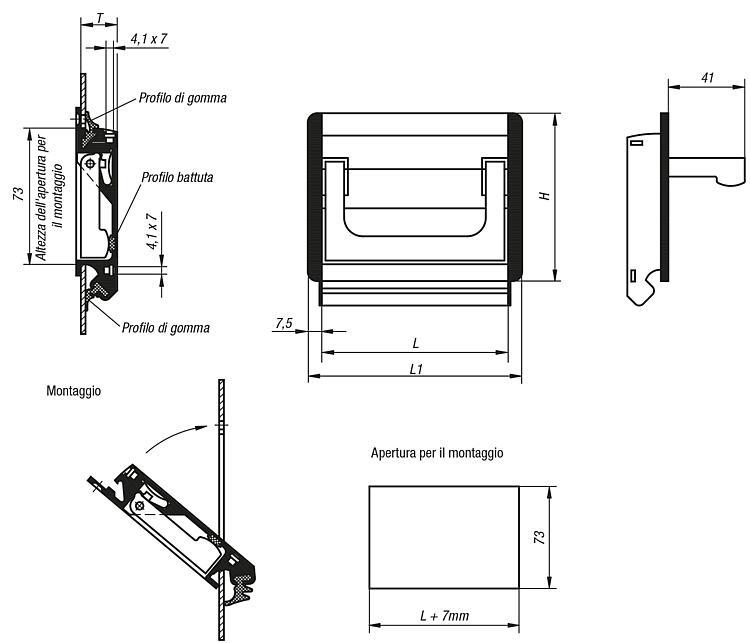

Forma B fissaggio con 2 viti a testa svasata, acciaio.Versione:Corpo della maniglia e maniglia sabbiati con microsfere di vetro, satinati e anodizzati colore nero o naturale. Profilo di gomma colore nero. Viti di fissaggio zincate.Nota:Le maniglie ad incasso ripiegabili forma A possono essere montate senza fissaggio a vite su lamiere spesse da 1 a 2,5 mm e si fissano mediante 2 profili in plastica.

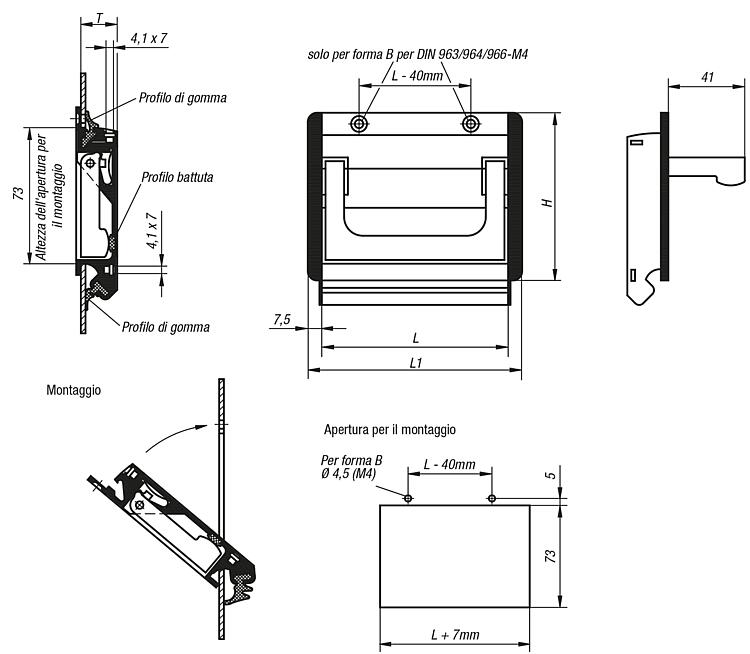

Le maniglie ad incasso ripiegabili forma B possono essere fissate, in alternativa, con 2 viti a testa svasata dall'esterno.

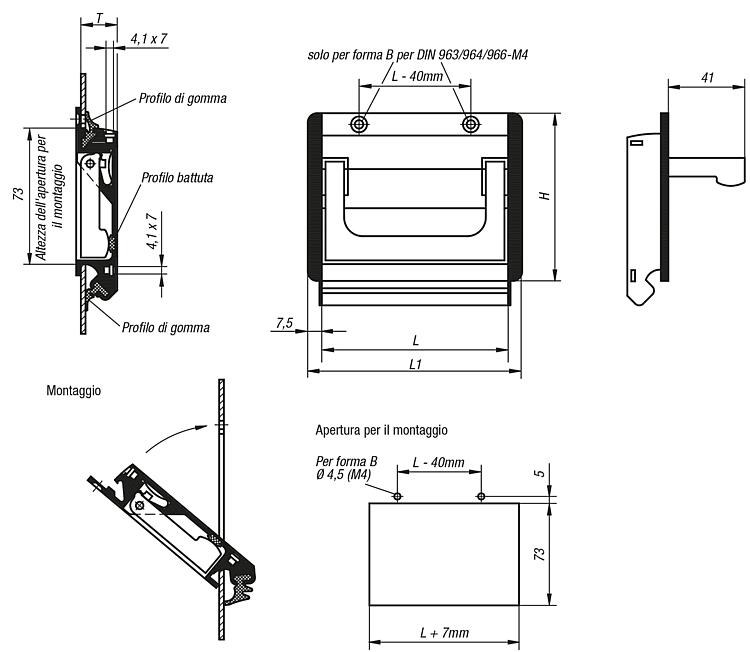

Due cave a croce per viti M4 consentono un collegamento a terra e possono fungere da ausili di montaggio per componenti supplementari.Montaggio:Una volta inserito il profilo di gomma inferiore, si premono i due tappi laterali sulla maniglia. A questo punto, la maniglia viene inserita a meno di 45° sopra il bordo inferiore dell'apertura per il montaggio e premuta contro la parete del supporto.
Secondo il modello, ora il 2° profilo di gomma viene pressato nella cava superiore oppure il fissaggio si effettua con 2 viti a testa svasata.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
