06960Maniglie a incasso in alluminio |
Indietro |
|
|
DescrizioneMateriale:Maniglia realizzata con profilo in alluminio.
Calotte in poliammide.

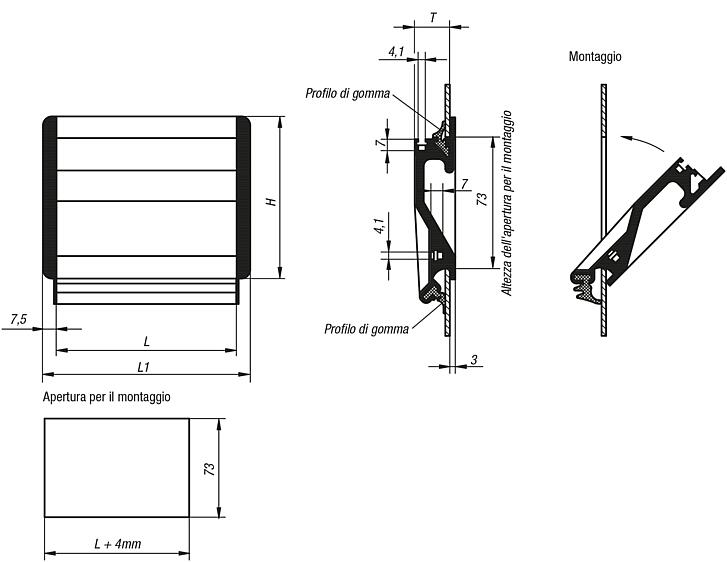

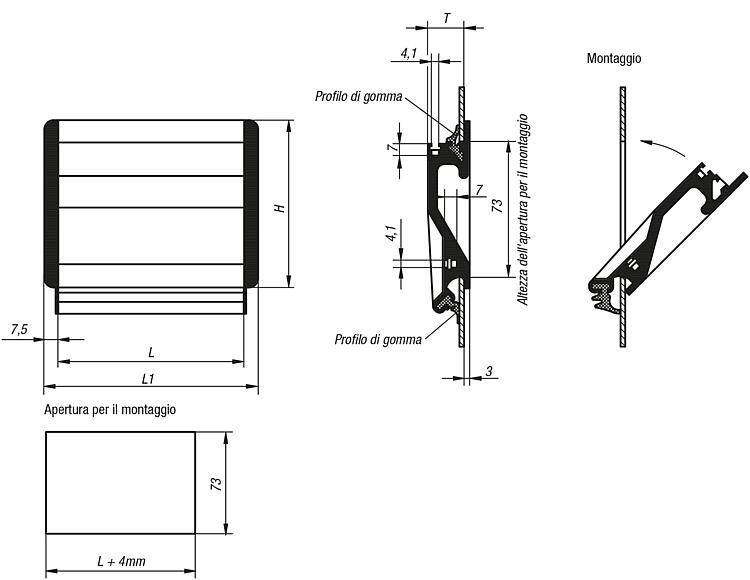

Forma A fissaggio con profilo di gomma.

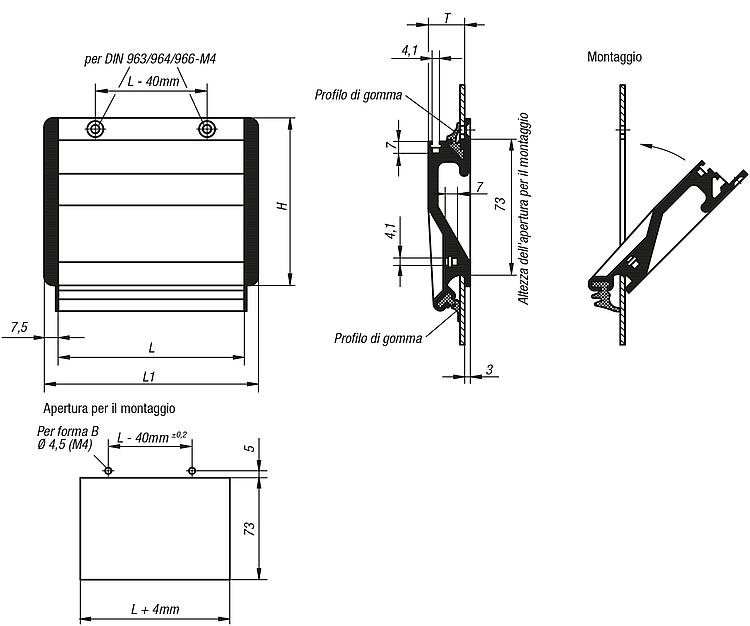

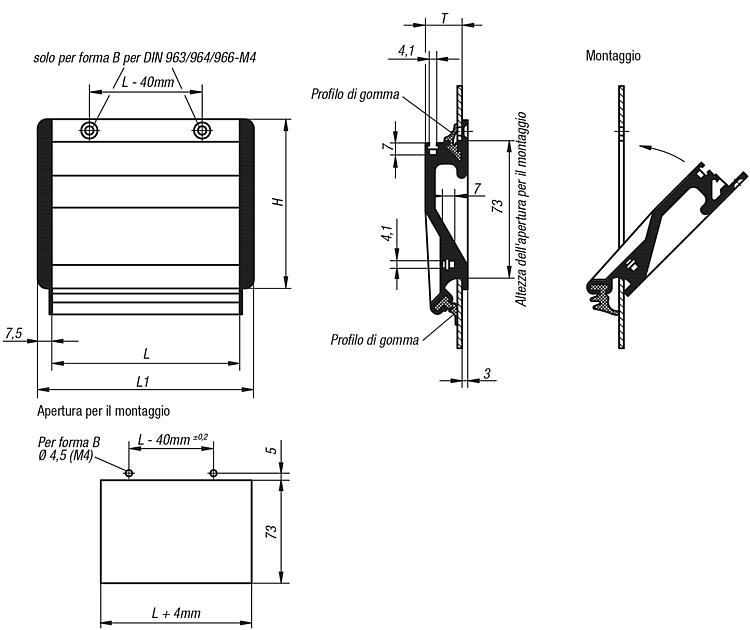

Forma B fissaggio con 2 viti a testa svasata, acciaio.Versione:Maniglia sabbiata con microsfere di vetro, satinata e anodizzata colore nero o naturale. Profilo di gomma colore nero. Viti di fissaggio zincate.Nota:Le maniglie da incasso A possono essere montate senza fissaggio a vite per lamiere spesse 1-2,5 mm. La massima sicurezza è garantita da 2 profili di gomma integrati.
Le maniglie da incasso forma B possono essere fissate, in alternativa, con 2 viti a testa svasata dall'esterno.
Due cave a croce sfalsate di 90° per viti M4 consentono un collegamento a terra e possono fungere da ausili di montaggio per componenti supplementari.Montaggio:Una volta inserito il profilo di gomma inferiore, si premono i due tappi laterali sulla maniglia. A questo punto, la maniglia viene inserita a meno di 45° sopra il bordo inferiore dell'apertura per il montaggio e premuta contro la parete del supporto.
Secondo il modello, ora il 2° profilo di gomma viene pressato nella cava superiore oppure il fissaggio si effettua con 2 viti a testa svasata.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
