        Maniglie tubolari in alluminio regolabili

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Maniglia tubolare EN AW-6060.
Supporti di montaggio EN AW-6063.
Tappi di copertura Thermoplast.
Perno filettato ISO 4766-14H.Versione:Maniglia tubolare anodizzata colore naturale.
Supporti di montaggio colore naturale o anodizzati colore nero.
Pezzi terminali (maniglia tubolare) colore nero.
Tappi di copertura (supporto di montaggio) colore grigio chiaro o nero.Nota:Le maniglie tubolari sono fornite non assemblate.
L'interasse delle maniglie tubolari può essere scelto liberamente.
Per l'interasse massimo consigliato, consultare la tabella alla voce A max.
In caso di sollecitazioni o lunghezze delle maniglie elevate è possibile inserire ulteriori supporti di montaggio, forniti non assemblati.
Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06947 Maniglie tubolari in alluminio regolabili

139 kB

Disegni (sintesi completa)

Maniglie tubolari in alluminio regolabili

Maggiori informazioni

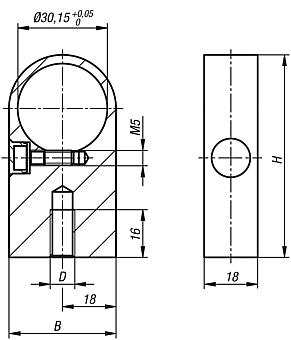

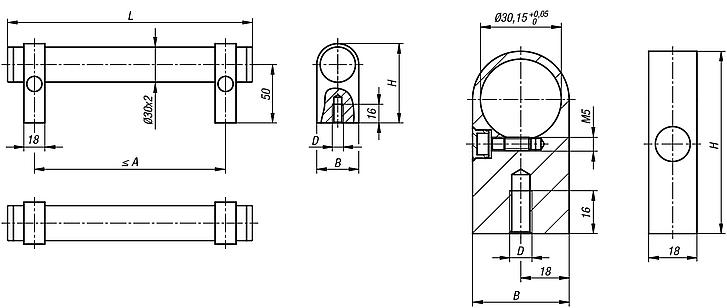

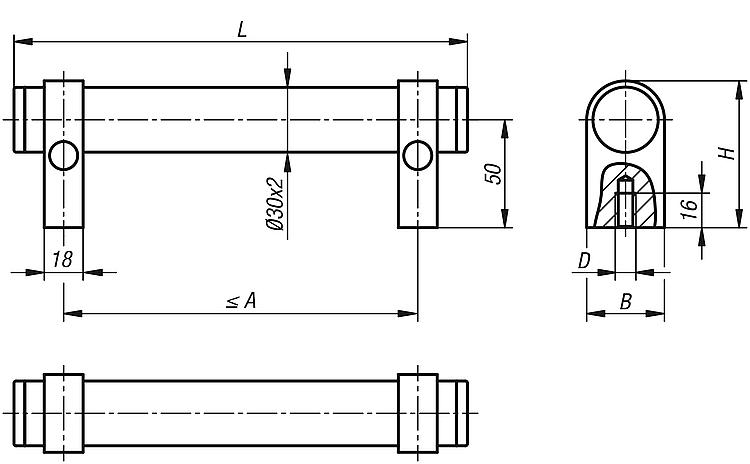

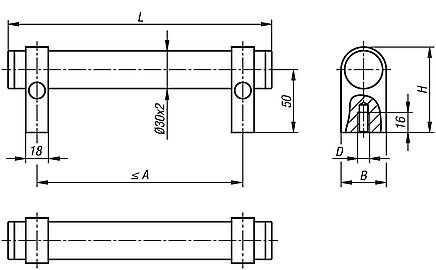

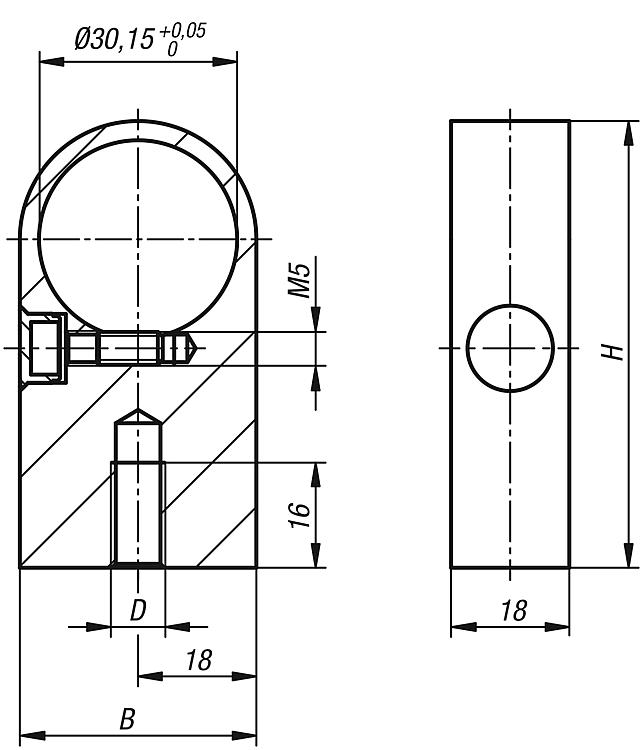

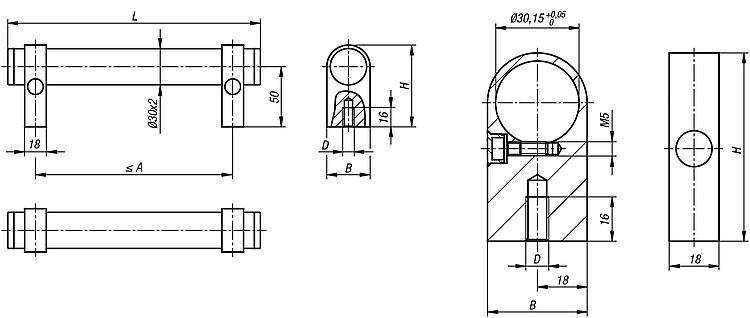

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	Colore componenti	A max.	B	D	H	L	Capacità di carico N	Prezzo
06947-2503011	anodizzata naturale	anodizzata naturale	220	36	M8	68	250	1000	31,84 €
06947-3003011	anodizzata naturale	anodizzata naturale	270	36	M8	68	300	1000	33,27 €
06947-4003011	anodizzata naturale	anodizzata naturale	370	36	M8	68	400	1000	36,01 €
06947-5003011	anodizzata naturale	anodizzata naturale	470	36	M8	68	500	1000	38,85 €
06947-6003011	anodizzata naturale	anodizzata naturale	570	36	M8	68	600	1000	41,58 €
06947-2503012	anodizzata naturale	anodizzato nero	220	36	M8	68	250	1000	31,84 €
06947-3003012	anodizzata naturale	anodizzato nero	270	36	M8	68	300	1000	33,27 €
06947-4003012	anodizzata naturale	anodizzato nero	370	36	M8	68	400	1000	36,01 €
06947-5003012	anodizzata naturale	anodizzato nero	470	36	M8	68	500	1000	38,85 €
06947-6003012	anodizzata naturale	anodizzato nero	570	36	M8	68	600	1000	41,58 €
