        Maniglie a staffa in acciaio o acciaio inox rotonde, ripiegabili

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio o acciaio inox 1.4305.

Versione:Modello in acciaio:
Superficie levigata finemente e cromata lucida o traversino della maniglia con rivestimento in plastica liscia.

Modello in acciaio inox:
Superficie semilucida burattata senza striature.Nota:Materiale di fissaggio in acciaio zincato o acciaio inox compreso nella fornitura. Bloccaggio a molla nelle due posizioni finali.Montaggio:Dal retro.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06934 Maniglie a staffa in acciaio o acciaio inox rotonde, ripiegabili

151 kB

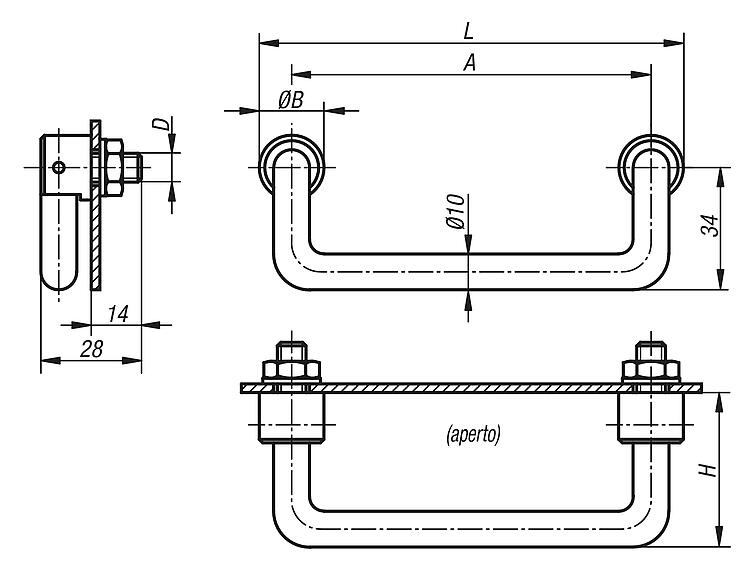

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	Versione 2	A	B	D	H	L	Capacità di carico N	Prezzo
06934-1001	acciaio	-	100	18	M10x1	43	118	500	20,77 €
06934-1201	acciaio	-	120	18	M10x1	43	138	500	21,14 €
06934-1801	acciaio	-	180	18	M10x1	43	198	500	21,85 €
06934-1002	acciaio	con rivestimento in plastica	100	18	M10x1	43	118	500	23,81 €
06934-1202	acciaio	con rivestimento in plastica	120	18	M10x1	43	138	500	24,32 €
06934-1802	acciaio	con rivestimento in plastica	180	18	M10x1	43	198	500	26,24 €
06934-1003	acciaio inox	-	100	18	M10x1	43	118	500	70,99 €
06934-1203	acciaio inox	-	120	18	M10x1	43	138	500	71,70 €
06934-1803	acciaio inox	-	180	18	M10x1	43	198	500	73,29 €
