        Maniglie tubolari in alluminio con supporti laterali in plastica, inclinate su entrambi i lati

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Supporto in resina termoplastica rinforzata con microsfere di vetro, colore nero.
Tubo di collegamento in alluminio.Versione:Tubo di collegamento rettificato e colore naturale anodizzato
Tubo di collegamento con rivestimento in plastica zigrinato, colore neroNota:I supporti laterali delle maniglie presentano 4 linguette in corrispondenza dell'attacco del tubo. Durante l'inserimento a pressione del tubo di collegamento, queste linguette si ‘spezzano' e garantiscono un posizionamento perfetto.
Le viti di fissaggio nere galvanizzate sono fornite in dotazione, complete di rondelle e dadi compatibili.Montaggio:Dal lato anteriore.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06926 Maniglie tubolari in alluminio con supporti laterali in plastica, inclinate su entrambi i lati

146 kB

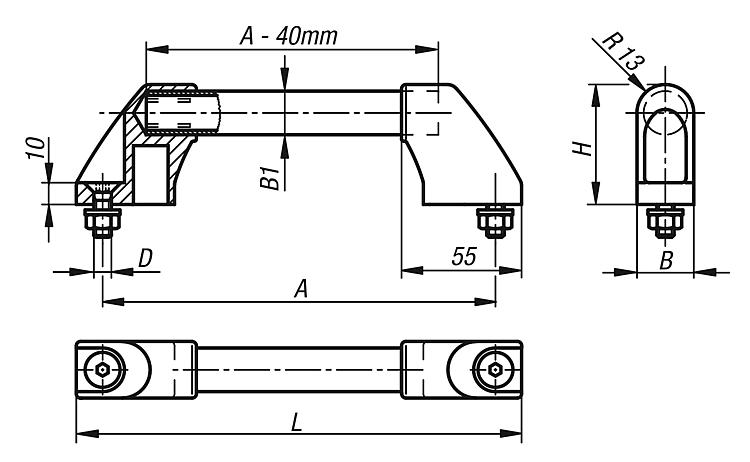

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine rettificata e anodizzata	N. ordine rivestimento in plastica zigrinato	A	B	B1	D	H	L	Capacità di carico N
06926-180	06926-1803	180	26	20X2	M8x20	55	204	500
06926-200	06926-2003	200	26	20X2	M8x20	55	224	500
06926-250	06926-2503	250	26	20X2	M8x20	55	274	500
06926-300	06926-3003	300	26	20X2	M8x20	55	324	500
06926-350	06926-3503	350	26	20X2	M8x20	55	374	500
06926-400	06926-4003	400	26	20X2	M8x20	55	424	500
06926-500	06926-5003	500	26	20X2	M8x20	55	524	500
06926-600	06926-6003	600	26	20X2	M8x20	55	624	500
