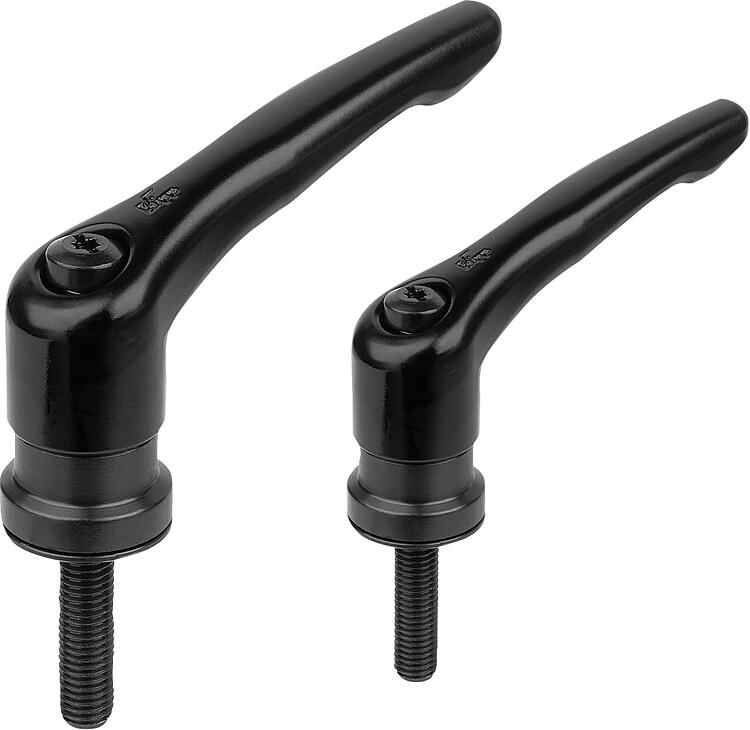

        Maniglie a leva in zinco pressofuso con filettatura esterna e amplificatore di forza di serraggio, inserto filettato in acciaio brunito
        Leve di serraggio in zinco con filettatura esterna e amplificatore della forza di serraggio, finitura satinata, inserto filettato in acciaio brunito

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le maniglie a leva con moltiplicatore della forza di serraggio integrato possono aumentare la forza di serraggio fino al 75% rispetto alle maniglie a leva standard.

Inoltre questo prodotto può essere utilizzato anche da persone con una limitata forza della mano (p.es. in riabilitazione) per ottenere forze di serraggio comparabili con meno sforzo. È inoltre necessaria una forza manuale inferiore per il rilascio delle maniglie a leva serrate.

L'aumento della forza di serraggio è ottenuto grazie al cuscinetto ad aghi assiale installato, che durante il serraggio genera un attrito superficiale molto basso sulla superficie di contatto fissa. Le rondelle di contatto temprate sono progettate per elevate forze di serraggio e il cuscinetto con il suo elevato coefficiente di carico garantisce una lunga durata.

Con la grande superficie di appoggio fissa il componente serrato viene protetto in modo permanente. Una rondella non è quindi più necessaria.

Grazie alla costruzione modulare, sono disponibili molti modelli speciali.Materiale:Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche classe di resistenza 5.8.Versione:Impugnatura con rivestimento in plastica.
Parti metalliche in acciaio brunito.
Cuscinetto ad aghi assiale con rondelle di contatto temprate e rettificate.Modalità di utilizzoLa leva di serraggio è inserita, non azionata, nell'inserto filettato per mezzo di una corona dentata. Sollevando la leva di serraggio, essa può essere riposizionata e reinserita nella corona dentata con la spinta della molla.Utilizzo:Costruzione di macchine, apparecchi ed impianti, settore della riabilitazione.Vantaggi:Significativo aumento delle forze di serraggio a parità di coppia di serraggio.
Cuscinetto ad aghi assiale di alta qualità con elevata capacità di carico e lunga durata.
La superficie di appoggio fissa protegge il componente.Su richiesta:Ulteriori colori e lunghezze di filettatura.Nota disegno:

1) Punta DIN EN ISO 4753

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06460-10_SE Leve di serraggio in zinco con filettatura esterna e amplificatore della forza di serraggio, finitura satinata, inserto filettato in acciaio brunito

216 kB

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	Superficie corpo base	X	D2	H	H2	H3	H4	A	A1	B	L	Prezzo
06460-10-2081X10	nero RAL 9005	satinato	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	21,52 €
06460-10-2081X20	nero RAL 9005	satinato	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	21,52 €
06460-10-2081X30	nero RAL 9005	satinato	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	21,52 €
06460-10-2081X40	nero RAL 9005	satinato	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	21,85 €
06460-10-3101X15	nero RAL 9005	satinato	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	22,44 €
06460-10-3101X30	nero RAL 9005	satinato	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	22,44 €
06460-10-3101X40	nero RAL 9005	satinato	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	22,84 €
06460-10-3101X50	nero RAL 9005	satinato	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	22,84 €
06460-10-4101X20	nero RAL 9005	satinato	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	24,25 €
06460-10-4101X30	nero RAL 9005	satinato	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	24,25 €
06460-10-4101X40	nero RAL 9005	satinato	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	25,24 €
06460-10-4101X50	nero RAL 9005	satinato	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	25,24 €
06460-10-5121X20	nero RAL 9005	satinato	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	27,92 €
06460-10-5121X30	nero RAL 9005	satinato	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	27,92 €
06460-10-5121X40	nero RAL 9005	satinato	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	29,46 €
06460-10-5121X50	nero RAL 9005	satinato	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	29,46 €
