        Ginocchiera di serraggio rapido verticale con piede perpendicolare e mandrino pressore regolabile

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio inox.
Maniglia in poliammide.Versione:Superficie non trattata.Nota:Bussola articolata di alta qualità, priva di manutenzione. Applicazione di forza costante durante l‘apertura e la chiusura.
Stabilità ottimale ottenuta mediante il braccio tenditore conico con profilo a U.Accessori:05280 Tappi di protezione
05899 Sensore di forza per morsa rapida
07111 Viti di pressione a sfera senza testa in acciaio inox
07119 Viti di pressione in acciaio inox
07120 Perni filettati con puntale DIN 6332

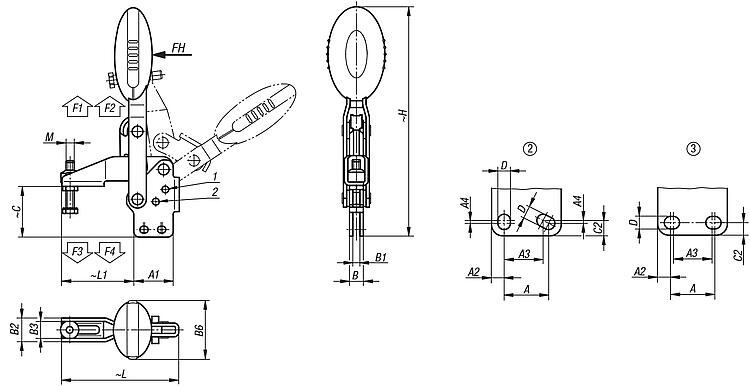

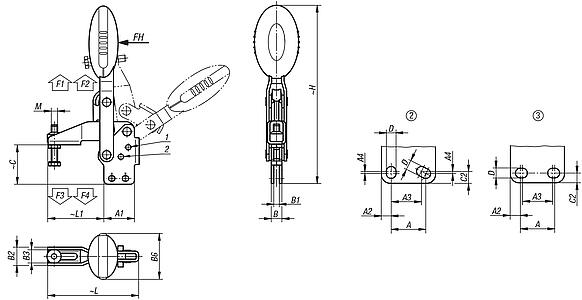

07140 Pressori DIN 6311Nota disegno:

1) Perno di arresto posizione 1
2) Perno di arresto posizione 2

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05912 Ginocchiera di serraggio rapido verticale con piede perpendicolare e mandrino pressore regolabile

181 kB

Disegni

Selezione/filtro articoli

N. ordine	Angolo di apertura braccio di sostegno posizione 1	Angolo di apertura braccio di sostegno posizione 2	Angolo di apertura braccio di sostegno senza battuta	Angolo di apertura maniglia posizione 1	Angolo di apertura maniglia posizione 2	Forza manuale FH N	Forza di tenuta F1 N	Forza di tenuta F2 N	Forza di bloccaggio F3 N	Forza di bloccaggio F4 N	Prezzo
05912-105002	100°	-	129°	64°	-	100	750	1050	620	750	28,46 €
05912-106002	56°	83°	141°	46°	56°	160	1350	1650	920	1050	42,27 €
05912-108002	13°	93°	158°	26°	61°	190	2000	2800	940	1350	59,09 €

N. ordine	Disposizione dei fori	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	L	L1	Prezzo
05912-105002	2	M5x25	16	25	4,5	14	1	8,1	4,1	13,2	9,2	22,5	29,8	5,5	4,5	119,2	65,6	35	28,46 €
05912-106002	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	43,5	37,6	5,5	5,5	169	86,5	53	42,27 €
05912-108002	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	41,5	49	6,5	6,8	200,4	107	62	59,09 €
