        Ginocchiera di serraggio rapido verticale con piede orizzontale e mandrino pressore regolabile, acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio inox.
Maniglia in poliammide.Versione:Superficie non trattata.Nota:Bussola articolata di alta qualità, priva di manutenzione. Applicazione di forza costante durante l‘apertura e la chiusura.
Stabilità ottimale ottenuta mediante il braccio tenditore conico con profilo a U.Accessori:05280 Tappi di protezione
05899 Sensore di forza per morsa rapida
07111 Viti di pressione a sfera senza testa in acciaio inox
07119 Viti di pressione in acciaio inox
07120 Perni filettati con puntale DIN 6332

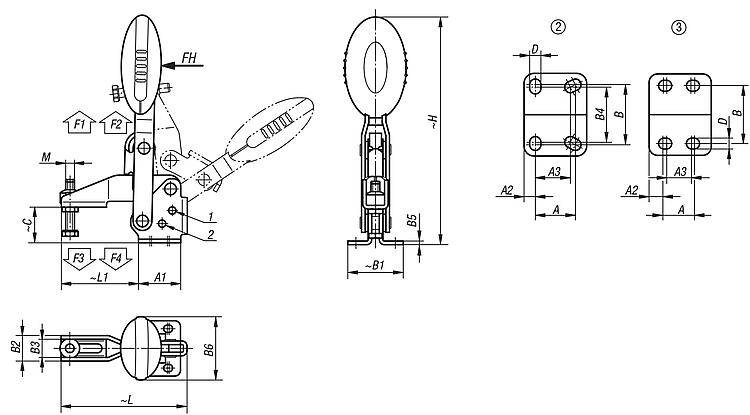

07140 Pressori DIN 6311Nota disegno:

1) Perno di arresto posizione 1
2) Perno di arresto posizione 2

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05908 Ginocchiera di serraggio rapido verticale con piede orizzontale e mandrino pressore regolabile, acciaio inox

283 kB

Disegni

Selezione/filtro articoli

N. ordine	Angolo di apertura braccio di sostegno posizione 1	Angolo di apertura braccio di sostegno posizione 2	Angolo di apertura braccio di sostegno senza battuta	Angolo di apertura maniglia posizione 1	Angolo di apertura maniglia posizione 2	Angolo di apertura maniglia senza battuta	Prezzo
05908-105002	100°	-	147°	64°	-	83°	28,46 €
05908-106002	56°	83°	152°	46°	56°	83°	42,27 €
05908-108002	13°	93°	158°	26°	61°	86°	59,09 €

N. ordine	Disposizione dei fori	M	A	A1	A2	A3	B	B1	B2	B3	B4	B5	B6	C	D	H	L	L1	Prezzo
05908-105002	2	M5x25	16	25	4,5	14	24	33	13,2	9,2	22	2	22,5	18	4,5	107,4	65,6	35	28,46 €
05908-106002	3	M6x35	14	29	7	12	27	38	17,5	12,5	-	2,5	43,5	24,9	5,5	156,3	86,5	53	42,27 €
05908-108002	3	M8x45	21	39	9	19	32	45	20,6	15,6	-	2,5	41,5	32,7	6,8	184,2	107	62	59,09 €
