05837-10Ginocchiera a spinta orizzontale in acciaio o acciaio... |
Indietro |
|
|
DescrizioneMateriale:Acciaio o acciaio inox A2.Versione:Acciaio zincato.
Acciaio inox non trattato.
Impugnatura in plastica resistente all'olio.Nota:Le morse si bloccano sia in posizione di chiusura che di apertura della maniglia.
Pertanto, possono essere utilizzate sia in spinta che in trazione.
Forma C con asta di spinta quadrata per forze di torsione elevate.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

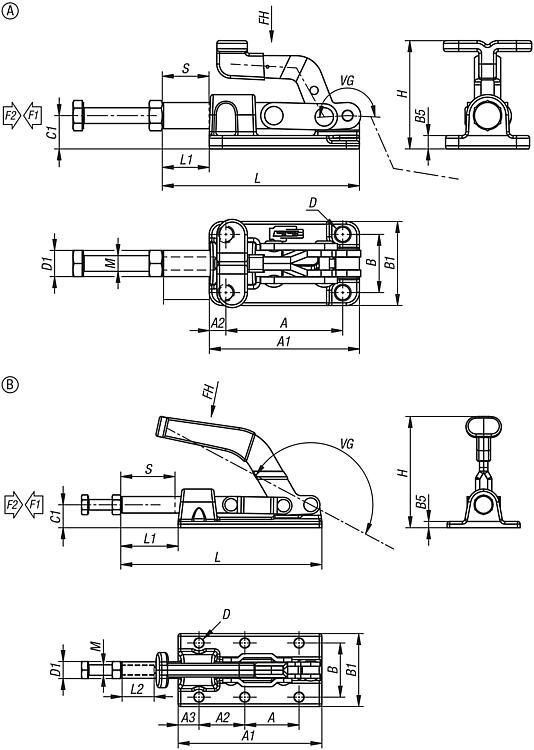

Disegni (sintesi completa) |

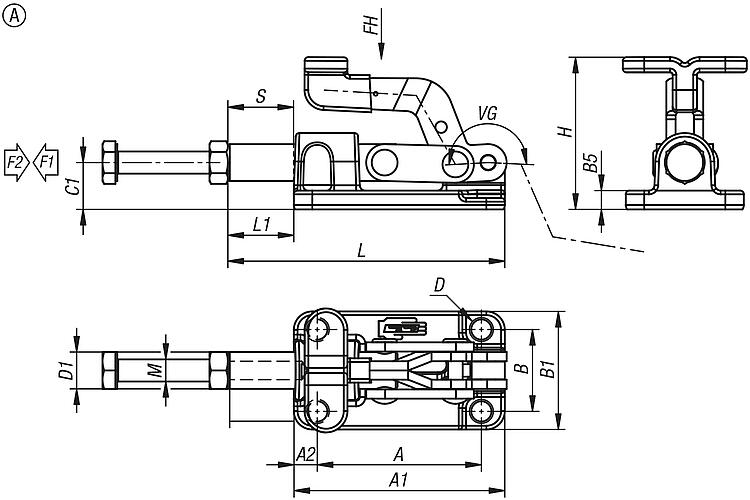

Ginocchiera a spinta orizzontale in acciaio o acciaio inossidabile Forza di serraggio fino a 3150 N, Forma A |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | A
| A1 | A2 | B | B1 | B5 | C1 | D | D1 | H | Corsa
S | L | L1 | M | Angolo di
apertura
maniglia | Forza
manuale
FH N | Forza di
bloccaggio
F1 N | Forza di
tenuta
F2 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05837-10-024501 | A | acciaio | 44,5 | 57,2 | 6,4 | 22,2 | 32 | 5,1 | 12,7 | 5,5 | 10 | 41,3 | 17,8 | 75,1 | 17,9 | M6x50 | 186° | 60 | 1500 | 2450 |  | | 54,86 € | | | 05837-10-124501 | A | acciaio inox A2 | 44,5 | 57,2 | 6,4 | 22,2 | 32 | 5,1 | 12,7 | 5,5 | 10 | 41,3 | 17,8 | 75,6 | 17,9 | M6x50 | 186° | 60 | 1500 | 2450 | | | 102,89 € | |
|

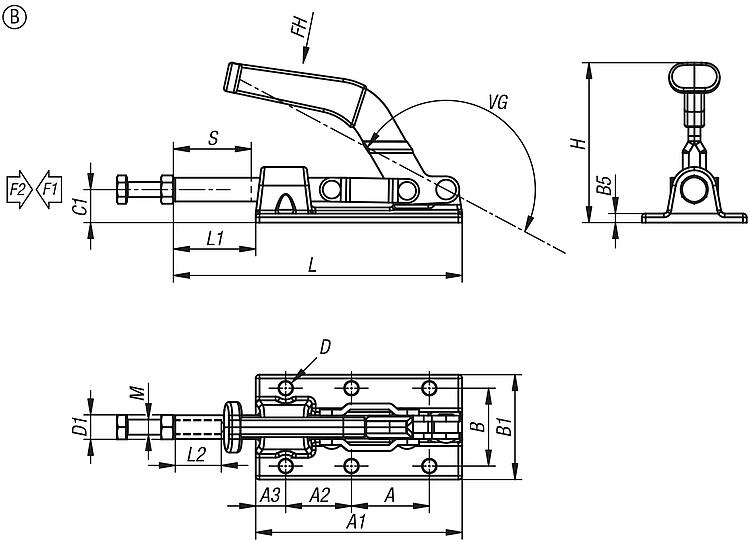

Ginocchiera a spinta orizzontale in acciaio o acciaio inossidabile Forza di serraggio fino a 3150 N, Forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | A
| A1 | A2 | A3 | B | B1 | B5 | C1 | D | D1 | H | Corsa
S | L | L1 | M | Angolo di
apertura
maniglia | Forza
manuale
FH N | Forza di
bloccaggio
F1 N | Forza di
tenuta
F2 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05837-10-031502 | B | acciaio | 41,3 | 109,5 | 34,9 | 15,9 | 41,3 | 55,6 | 4,8 | 17,5 | 7,1 | 12,6 | 83,3 | 41,3 | 153,2 | 43,7 | M8x50 | 180° | 100 | 1800 | 3150 | | | 69,38 € | |
|
Ginocchiera a spinta orizzontale in acciaio o acciaio inossidabile Forza di serraggio fino a 3150 N, Forma C |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | A
| A1 | A2 | A3 | B | B1 | B5 | C1 | D | D1 | H | Corsa
S | L | L1 | M | Angolo di
apertura
maniglia | Forza
manuale
FH N | Forza di
bloccaggio
F1 N | Forza di
tenuta
F2 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05837-10-031503 | C | acciaio | 41,3 | 109,5 | 34,9 | 15,9 | 41,3 | 55,6 | 4,8 | 17,5 | 7,1 | 12,6 | 83,3 | 41,3 | 153,2 | 43,7 | M8x50 | 180° | 100 | 1800 | 3150 | | | 109,40 € | |
|
