        Serraggio a staffa in acciaio o acciaio inox, orizzontale, versione robusta con controstaffa, impugnatura in plastica rossa

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox.Versione:Acciaio zincato.
Acciaio inox non trattato.
Impugnatura in plastica resistente all'olio.Nota:Gli attrezzi di chiusura sono particolarmente indicati per la chiusura rapida e il fissaggio di coperchi e sportelli.
La corsa può essere regolata a piacere per ogni modello in corrispondenza della leva a fermaglio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05827-01 Serraggio a staffa in acciaio o acciaio inox, orizzontale, versione robusta con controstaffa, impugnatura in plastica rossa

286 kB

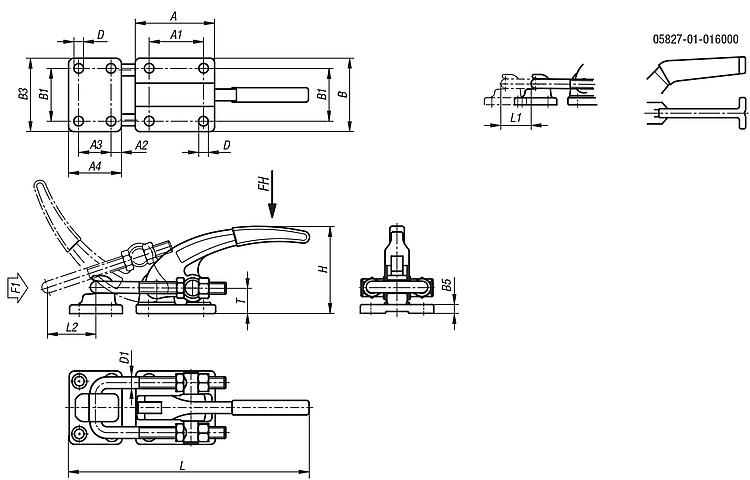

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forza manuale FH N	Forza di trazione F1 N	A	A1	A2	A3	A4	B	B1	B3	B5	D	D1	H	Corsa L min	Corsa L max.	L1	Corsa di serraggio L2	T	Prezzo
05827-01-016000	acciaio	300	16000	85,8	57,2	-	34,9	57,2	79,4	57,2	80,5	9,6	10,3	9,6	95,5	274,5	297,3	22,8	87	28,6	121,76 €
05827-01-030000	acciaio	500	30000	85,8	57,2	11,2	34,9	57,2	79,4	57,2	80,5	9,6	10,3	12,7	93,8	249,6	278	28,4	50	28,6	150,77 €
05827-01-130000	acciaio inox	500	30000	85,8	57,2	11,2	34,9	57,2	79,4	57,2	80,5	9,6	10,3	12,7	93,8	249,6	278	28,4	50	28,6	304,45 €
