        Ginocchiera di serraggio rapido orizzontale con piede orizzontale e mandrino pressore regolabile

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox.Versione:Acciaio zincato.
Acciaio inox non trattato.
Impugnatura in plastica resistente all'olio.Nota:Nei modelli 05775-03-02500 e 05775-03-12500 viene fornito un pressore in neoprene.Accessori:05240
05241
05260
05885
05885-01
05886
05587
05887-01
05888
05280
05891-01
05880-01Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05775-03 Ginocchiera di serraggio rapido orizzontale con piede orizzontale e mandrino pressore regolabile

430 kB

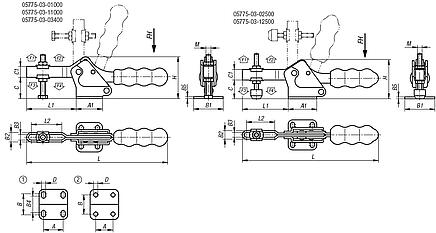

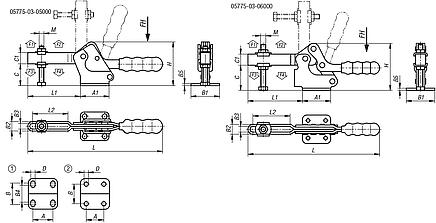

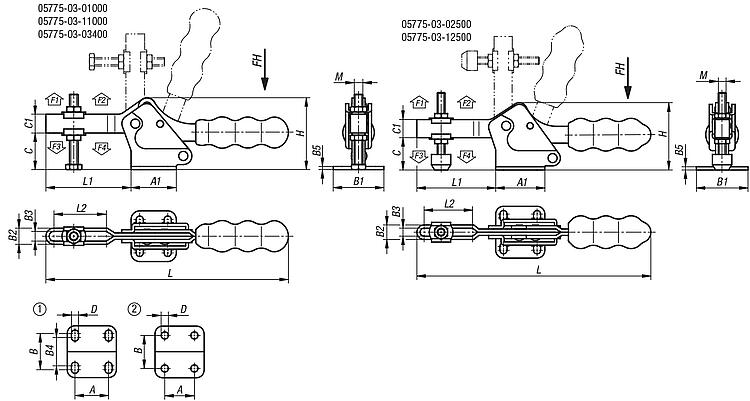

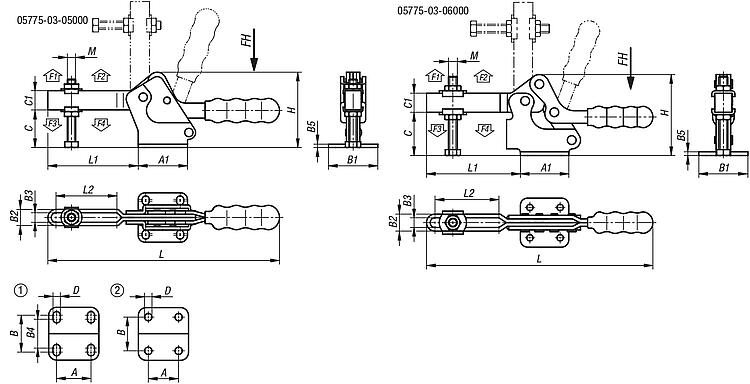

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	Disposizione dei fori	Angolo di apertura braccio di sostegno	Angolo di apertura maniglia	Forza manuale FH N	Forza di tenuta F1 N	Forza di tenuta F2 N	Forza di bloccaggio F3 N	Forza di bloccaggio F4 N	Prezzo
05775-03-01000	acciaio	2	96°	78°	80	500	1000	250	500	14,46 €
05775-03-02500	acciaio	1	93°	76°	150	1200	2500	400	1000	21,31 €
05775-03-03400	acciaio	1	90°	72°	200	1400	3400	800	1900	28,26 €
05775-03-05000	acciaio	1	90°	72°	250	2200	5000	1100	3000	37,56 €
05775-03-06000	acciaio	2	94°	80°	250	3000	6000	1200	3200	57,25 €
05775-03-11000	acciaio inox	2	96°	78°	80	500	1000	250	500	26,85 €
05775-03-12500	acciaio inox	1	93°	76°	150	1200	2500	400	1000	40,20 €

N. ordine	Materiale corpo base	A	A1	B	B1	B2	B3	B4	B5	C	C1	D	H	L	L1	L2	M	Prezzo
05775-03-01000	acciaio	13,5	25	16,8	27	9,3	5,3	-	2	19	9,5	5,2	38,5	112	37	22,8	M5x40	14,46 €
05775-03-02500	acciaio	26	38	28	40	11,2	6,2	22	2,5	25	14	5,5	52,1	173	61	37,5	M6x50	21,31 €
05775-03-03400	acciaio	26	42	31	47	15	9	26	3	34	17,5	6,6	66,5	225	79	48,6	M8x60	28,26 €
05775-03-05000	acciaio	41,2	59	43	59	19,4	11,4	39	4	45	23	8,7	90,1	277	108	72,9	M10x80	37,56 €
05775-03-06000	acciaio	41,2	66	41,3	67	23,2	13,2	-	5	59	26	8,7	110,4	308	128	87,2	M12x100	57,25 €
05775-03-11000	acciaio inox	13,5	25	16,8	27	9,3	5,3	-	2	19	9,5	5,2	38,5	112	37	22,8	M5x40	26,85 €
05775-03-12500	acciaio inox	26	38	28	40	11,2	6,2	22	2,5	25	14	5,5	52,1	173	61	37,5	M6x50	40,20 €
